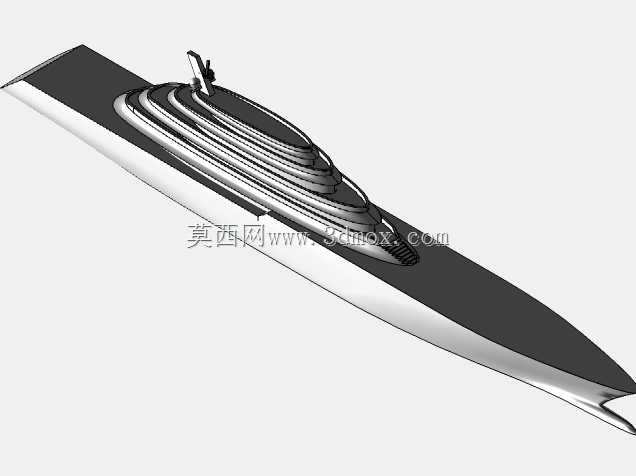

136米流线型豪华超级游艇外观结构

做船舶外观建模的时候，最先要锚定的是整船的水线边界与总长约束，136米级的大型游艇，首先要兼顾远洋航行的流体阻力特性与上层建筑的视觉协调性，不能只追求外观炫酷忽略航行时的兴波阻力影响。实际建模过程中，最先搭建的是船体的纵向控制线，从球鼻艏位置到艉部的穿浪结构，每一条截面曲线都要对应不同吃水深度的排水体积，避免后续做流体校验时出现重心偏移的问题。上层建筑的分层设计要考虑实际使用场景，这类大型超级游艇主要面向高端远洋商务出行与私人度假用途，每层甲板的外轮廓都要做连续的曲面过渡，不能出现生硬的折角破坏整体流线感，同时还要预留出舷窗、露天甲板区域、顶层驾驶与休闲区的安装边界，保证外观曲面和内部舱室的布局不产生干涉。用Rhino开展建模工作时，第一步先导入参考的型线图，把三个视图的参考线对齐锁定，先绘制船体的中纵剖面轮廓线，再沿着船长方向每隔数米布置一个横剖面的控制截面，通过双轨扫掠生成基础的船体曲面，之后反复调整每个控制点的权重，让曲面的曲率连续过渡，避免后续渲染或者开模校验时出现曲面褶皱。上层建筑的建模要顺着船体主甲板的曲面向上延伸，每层的外飘角度要兼顾视野需求和航行时的风阻，曲面衔接处全部做G2连续处理，保证光影过渡自然。实际工程应用中，这类外观模型一方面可以用于前期方案评审，给船东直观展示整船的造型效果，另一方面也可以作为后续结构设计、内装布局的基础参考框架，建模时要严格控制曲面的公差，所有相邻曲面的边界偏差不能超过工程允许的范围，避免后续导入其他工程软件做详细设计时出现破面问题。船体侧面的线型要从艏部到艉部逐渐收窄，艉部的结构要兼顾停泊时的登乘平台布置与螺旋桨、舵系的安装空间，不能为了造型压缩动力系统的布置边界。顶层的雷达桅、天线等附属结构的位置，也要在外观建模阶段提前预留安装位，保证整体造型的完整性，不会出现后期加装设备破坏整体流线感的问题。建模过程中还要反复检查整船的重心投影位置，确保在设计吃水状态下重心处于合理的浮心范围内，避免出现艏倾或者艉倾的问题，影响后续的航行性能计算。
