全景拍摄用步进电机控制旋转载台结构

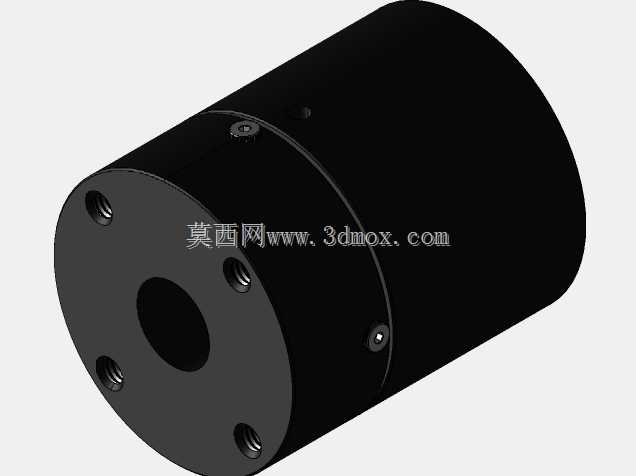

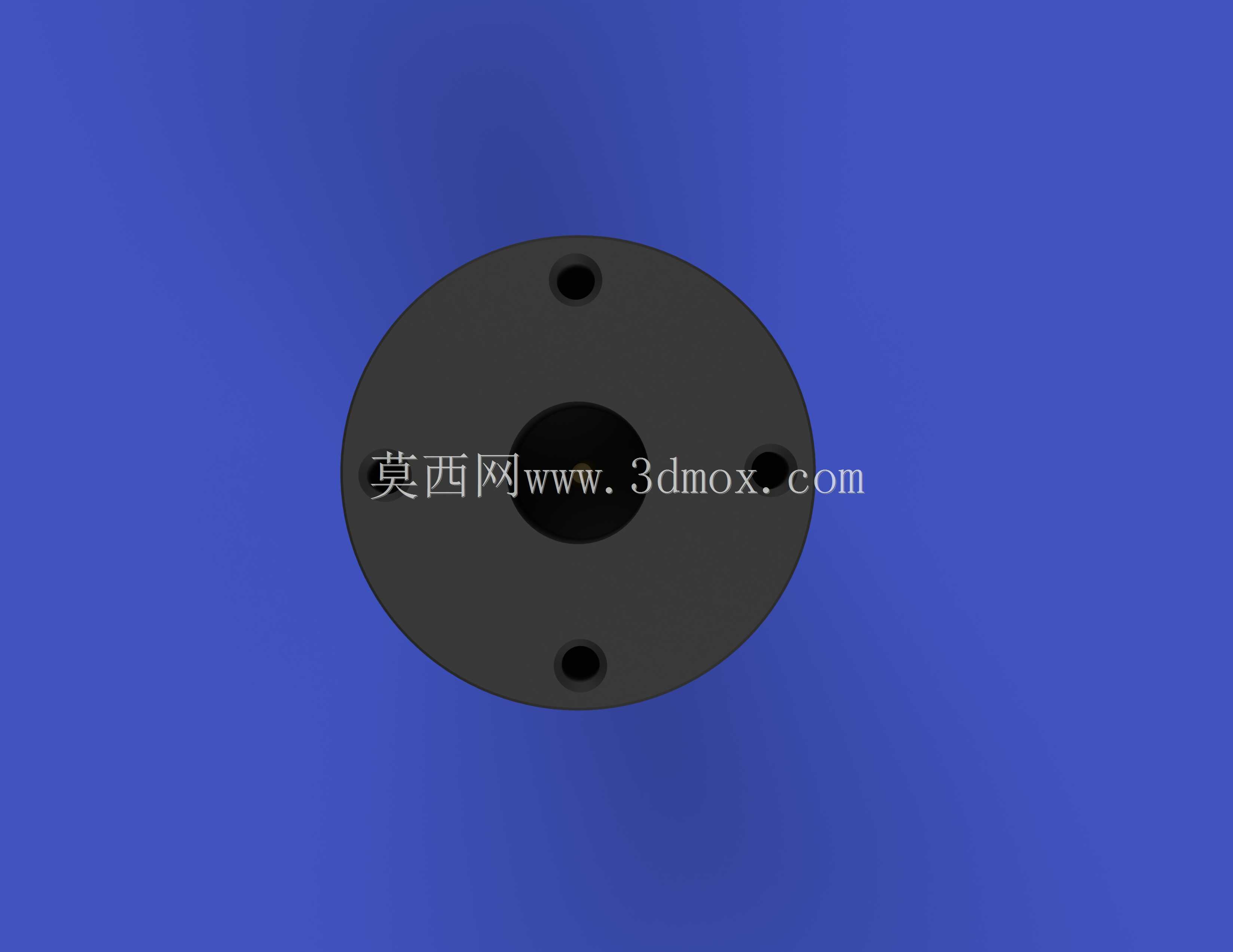

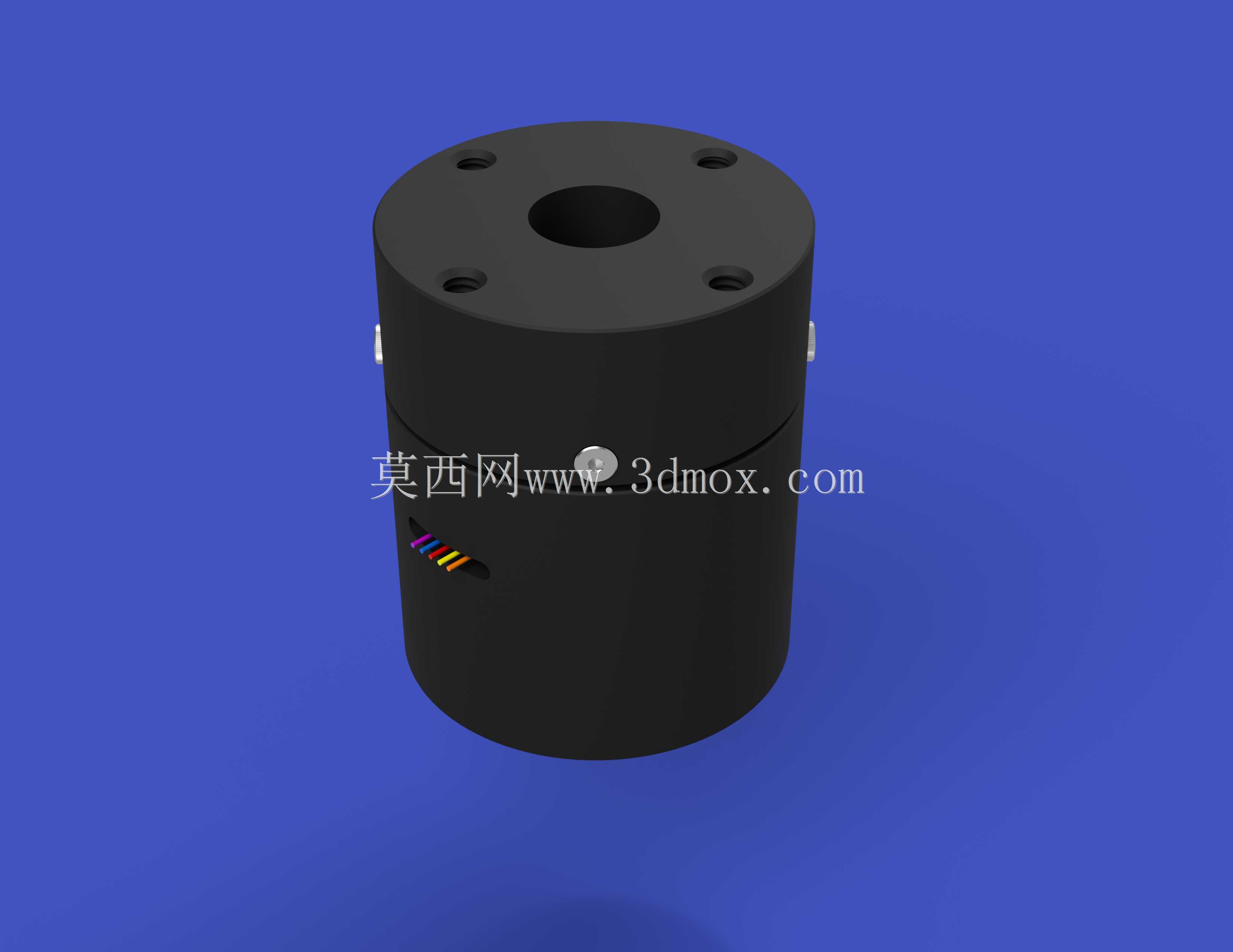

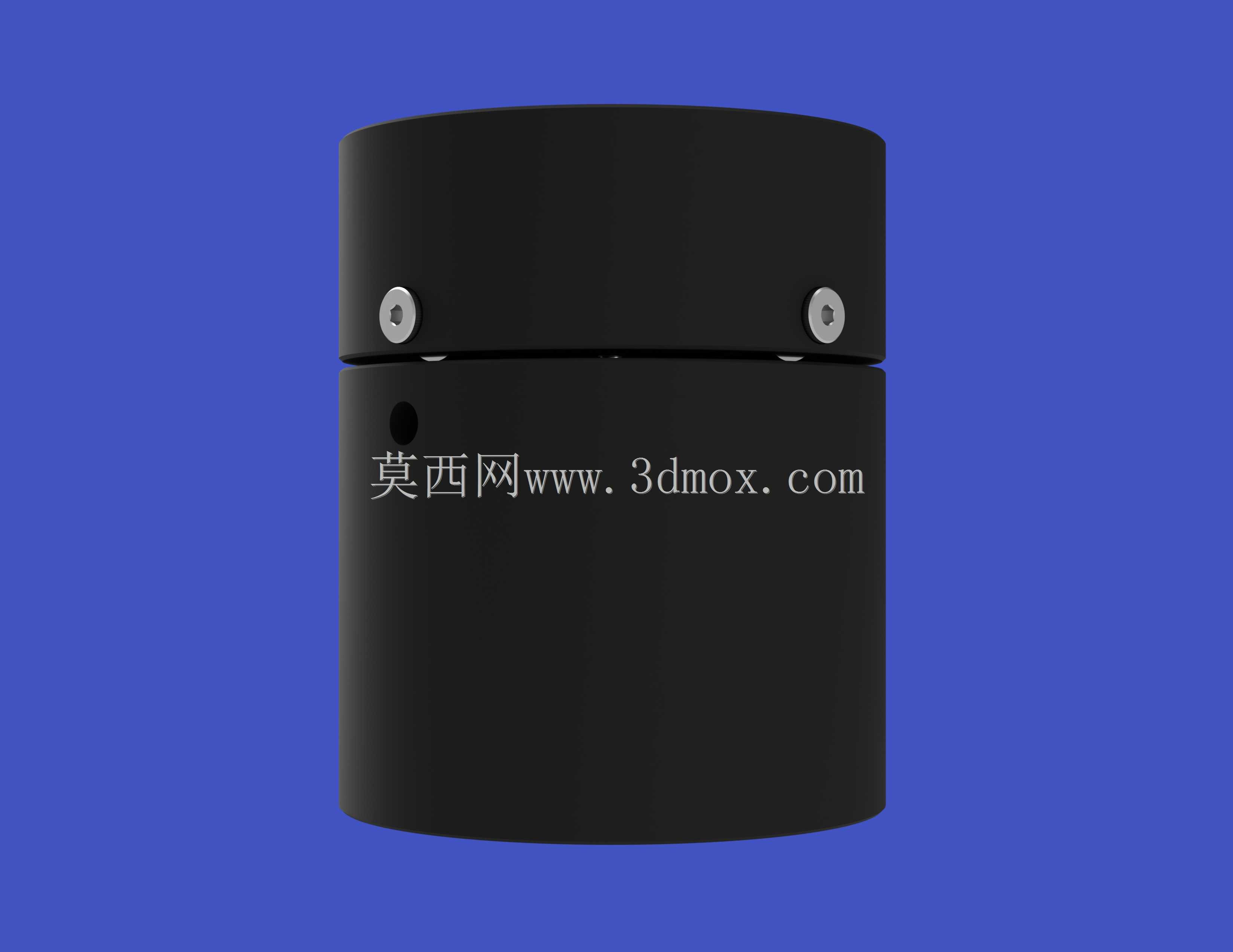

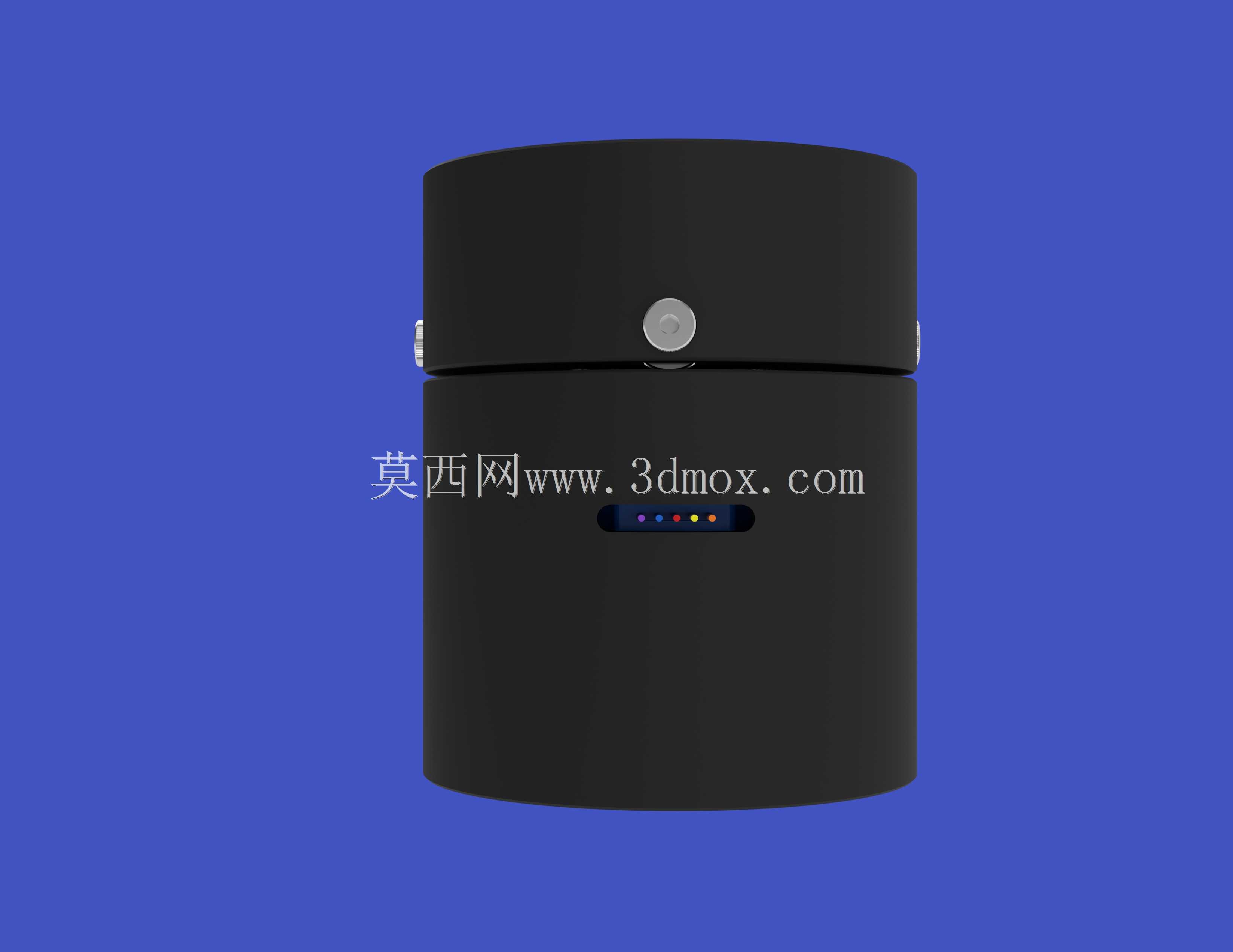

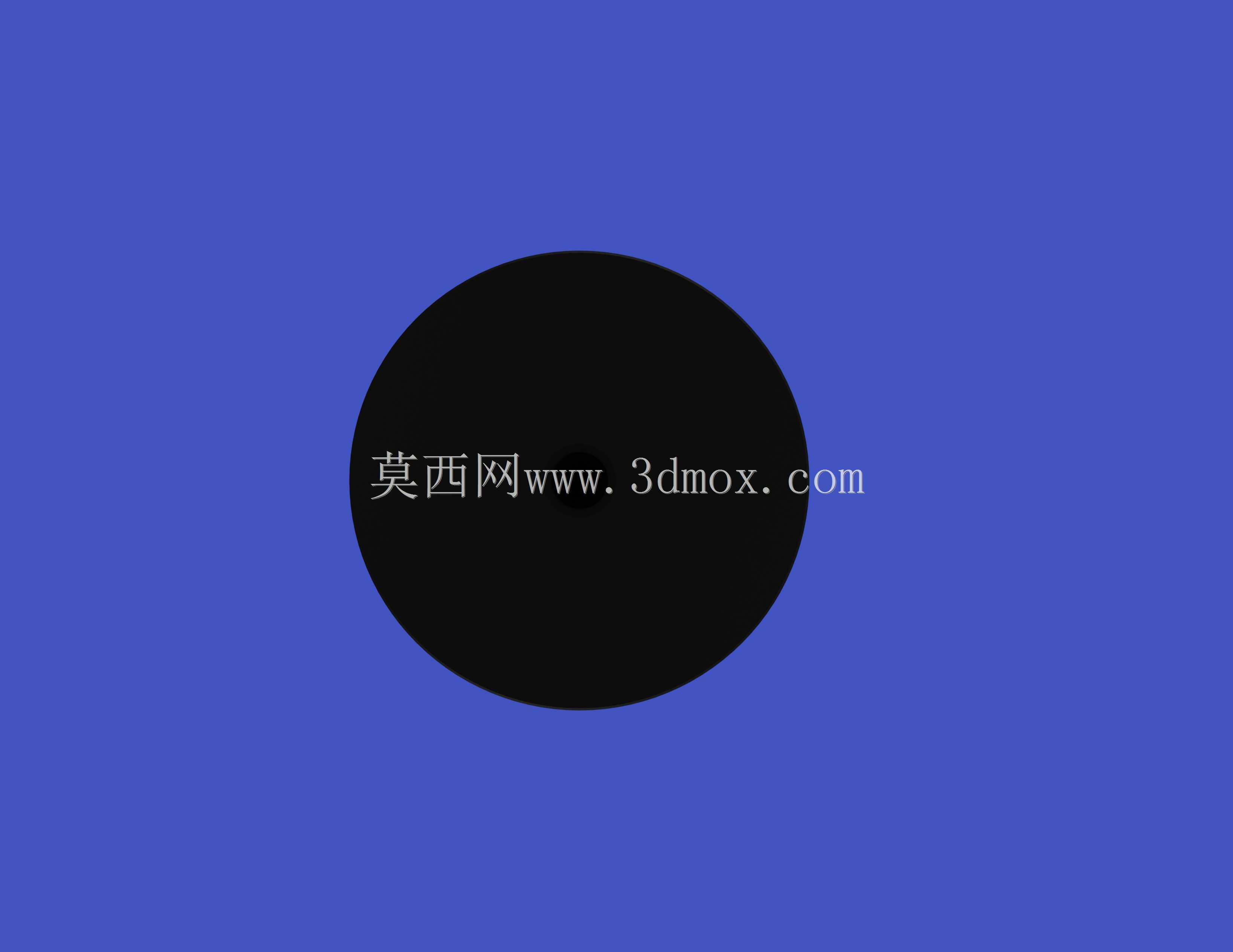

这款电控旋转载台主要面向全景影像采集场景设计，可搭载相机、全景镜头等成像设备完成水平方向的可控角度转动，替代手动转动脚架的操作，避免画面抖动与角度偏差，适配风光全景拍摄、产品360度展示拍摄、延时摄影等多类实际使用需求。整套转台采用28BYJ-48型5V步进电机作为驱动核心，搭配Arduino Uno R3控制板与配套电机驱动模块实现转动控制，硬件方案成熟易搭建，核心驱动部件采购成本低，无需定制特殊电机即可完成组装，适合个人创作者、小型工作室自行加工制作。结构主体采用圆柱形整体布局，上下分体式设计将驱动部件、控制电路完全收纳在筒体内部，外露部件仅保留顶部安装法兰与底部连接接口，外观简洁无突出冗余结构，使用时不易剐蹭周边线缆或拍摄设备。顶部安装面预留4个均匀分布的螺纹孔，采用开放式孔位设计，不限制固定安装的配件类型，使用者可根据搭载的设备类型自行加工适配板，兼容不同品牌的快装板、相机夹座，无论是Arca Swiss标准快装结构还是Manfrotto系列安装配件都可通过自制转接件完成固定，无需改动转台主体结构。底部接口采用摄影器材通用的3/8-16螺纹孔，可直接匹配绝大多数常规三脚架的中轴连接端，无需额外转换接头即可快速架设，若有特殊脚架适配需求，也可通过简单的螺纹套转换为1/4-20规格，适配小型桌面脚架、手持稳定器等安装载体。结构加工难度低，主体筒体可直接采用标准圆形棒料通过常规车削、钻孔工序加工完成，定制零件仅2件，其余均为标准采购件，普通机加工车间即可完成制作，无需高精度五轴加工设备，加工成本可控。转动控制逻辑可通过Arduino端编程自定义，可设置固定角度步进转动、连续匀速转动、指定角度定点停留等多种模式，满足不同拍摄场景的转动需求，步进电机的自锁特性可保证转台在停留拍摄时无位移晃动，保证成像清晰度。整体结构紧凑，收纳时无需拆分，可直接放入常规摄影包内携带，适合外拍场景使用，内部走线全部隐藏在筒体内部，避免外接线缆缠绕影响转动，也减少户外使用时线缆被勾挂导致设备摔落的风险。
