明装式旋转手柄锁具结构设计

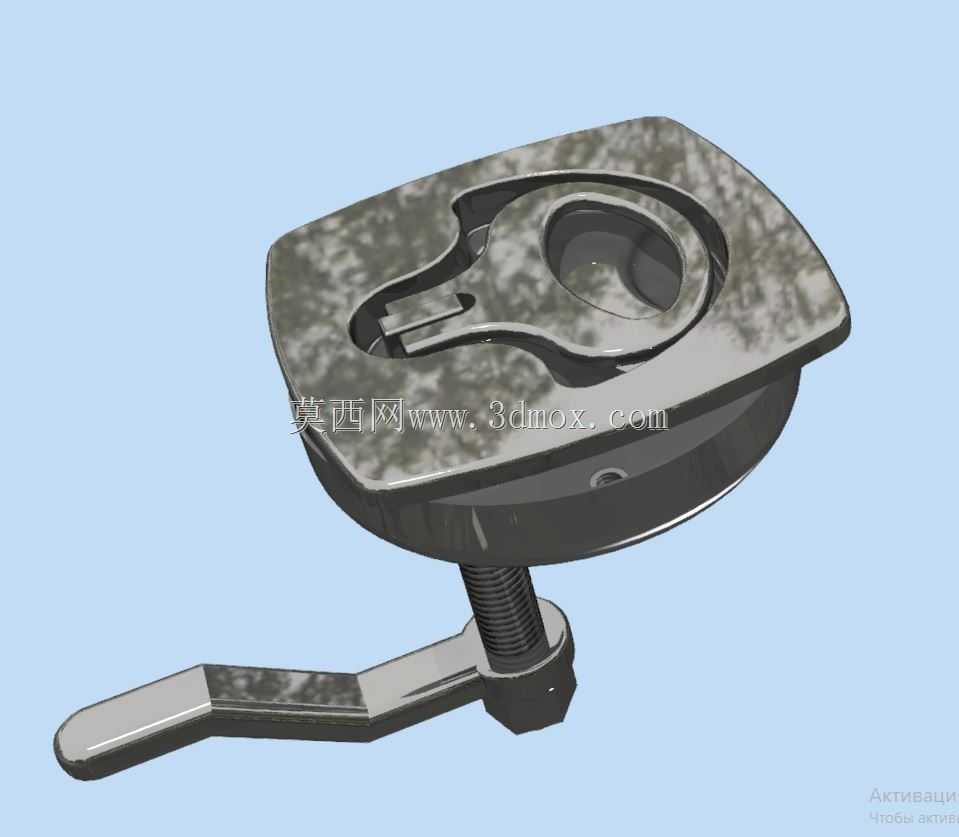

这款明装旋转手柄锁常应用在工业机柜、户外设备舱门、小型设备检修盖板这类需要频繁启闭、同时要求锁紧后具备一定防松能力的场景，区别于传统弹子锁或搭扣锁，它的操作逻辑更适配戴劳保手套的作业场景，不需要额外配套钥匙就能完成快速启闭，锁紧后手柄可贴合锁体表面，不会突出在外造成磕碰勾挂。从结构设计逻辑来看，锁体采用方形基座贴合安装面的设计，安装时不需要在门板上做复杂的沉台加工，只需要开出对应螺杆穿过的通孔，从门板背面用螺母锁紧就能完成固定，对门板厚度的适配范围较宽，从1mm的薄钣金到10mm以内的非金属板材都能适配，基座底部带有一圈浅定位凸台，安装时卡入门板开孔就能自动对中，不需要反复调整锁体位置保证手柄旋转顺畅。锁芯的旋转锁紧结构采用偏心凸轮式设计，当手柄扳动到锁紧位置时，凸轮结构会带动背部的锁舌旋转90度，勾住门框内侧的挡边，同时螺杆部分会产生轴向的拉紧力，让门板和门框之间的密封胶条产生合理的压缩量，既保证舱门的密封性能，也能在设备运行产生振动的工况下避免锁具自行松脱。手柄的造型做了贴合人手握持的弧度设计，扳动时的力臂长度经过测算，普通人用单手握持施加不超过150N的力就能完成锁紧或解锁动作，不会出现操作费力的情况，手柄表面做了防滑纹理处理，沾有少量油污或水渍时也不会打滑。锁体的外露部分做了圆角过渡处理，没有尖锐的棱角，避免作业人员操作时被划伤，旋转部位的配合间隙控制在0.2mm以内，既保证转动灵活不会卡滞，也能减少灰尘、水汽进入锁体内部造成锈蚀卡涩。在安装边界上，锁体基座的方形轮廓尺寸控制在常规工业锁具的通用安装尺寸范围内，替换同类型旧锁具时不需要重新在门板上开孔，背部的锁舌长度可以根据门板和门框的间隙做小幅调整，适配不同密封厚度的舱门使用场景，锁体整体的外露高度较低，安装在设备外侧不会因为突出过多影响设备整体外观，也不会在设备转运过程中被其他物件碰撞损坏。
