船用离心式鼓风设备三维结构数模

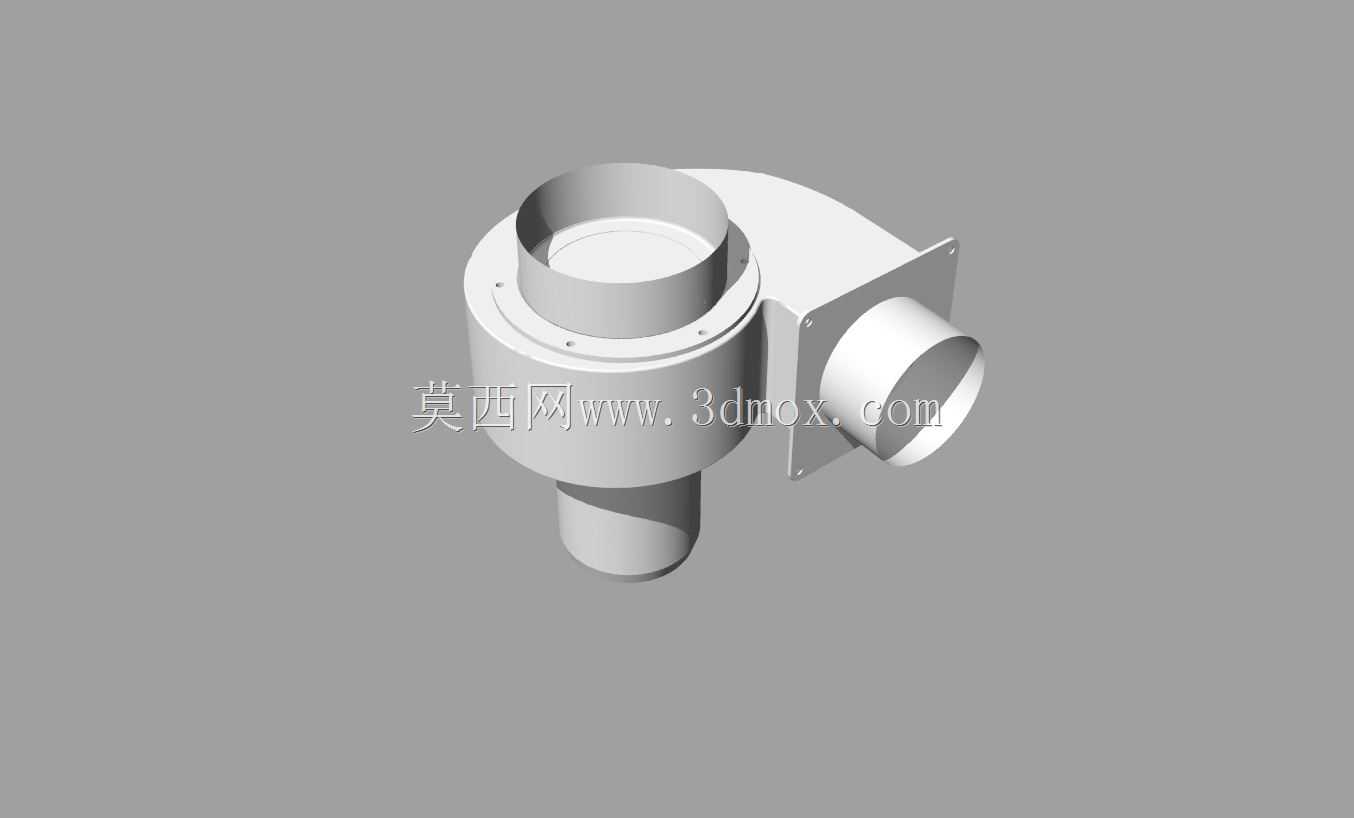

这款船用鼓风机的三维结构，是针对舰船狭小舱室通风场景做的适配设计，日常在船舶舱室通风、设备散热、有害气体置换的工况里承担核心送风功能，区别于陆用风机，它的结构紧凑度、安装适配性都做了针对性调整。从结构设计来看，整体采用蜗壳式离心流道布局，顶部的圆形接口是主进风口，侧方法兰结构是出风口，底部的圆柱段是电机安装对接位，三个接口的朝向做了90度错位排布，刚好适配舰船夹层里纵横交错的管路走向，不需要额外加装过多弯头就能完成管路对接，能有效降低风路沿程阻力。做结构建模的时候，首先要卡准安装边界：侧方的安装法兰开有均匀分布的螺栓过孔，孔位公差按照船用设备安装标准留足了装配余量，法兰端面的平面度要求控制在0.1mm以内，避免安装后出现密封漏风的问题；顶部进风口的外径尺寸和常规船用通风软管的卡箍规格匹配，现场安装时不需要额外做变径接头就能直接固定，能大幅缩短舾装阶段的施工周期。设备的蜗壳部分采用圆弧过渡流道，没有直角突变结构，一方面能减少气流在壳体内的涡流损耗，提升送风效率，另一方面也能降低气流冲击产生的振动噪音，适配舰船舱室对噪音控制的严苛要求。建模过程中对壳体壁厚做了等比例还原，壳体壁厚均匀，既满足船用设备的抗振强度要求，也不会因为壁厚过大增加不必要的重量，毕竟船舶设备对重量控制的要求远高于陆用工业设备，每一公斤的冗余重量都会影响整船的载重平衡。底部的电机对接位做了止口定位结构，安装时可以直接和配套电机的端面对接，不需要反复调整同轴度，能有效避免运行过程中因为同轴度偏差产生的轴承磨损问题。出风口的法兰朝向可以根据实际安装场景做调整吗？其实这款结构的法兰和蜗壳是一体成型的，在选型阶段就要根据管路走向确认接口方向，建模时也预留了不同朝向接口的参数化调整基准，只需要修改蜗壳的旋转角度参数就能快速生成不同接口方向的变体模型，不需要重新绘制整个流道结构。在实际应用中，这类风机除了常规舱室通风，还可以给舰船内的小型设备舱提供正压送风，避免外界潮湿盐雾进入舱室腐蚀内部电气元件，所以建模时也还原了壳体表面的防腐涂层厚度预留位，后续做工艺拆解的时候可以直接提取表面数据做喷涂工艺的参数参考。整个模型的装配关系完全按照实际生产的装配逻辑搭建，蜗壳、接口法兰、安装座的配合面都做了贴合约束，没有出现干涉错位的问题，不管是用来做管路布局的干涉检查，还是做后续的结构强度仿真，都可以直接提取模型数据使用，不需要再做几何修复。
