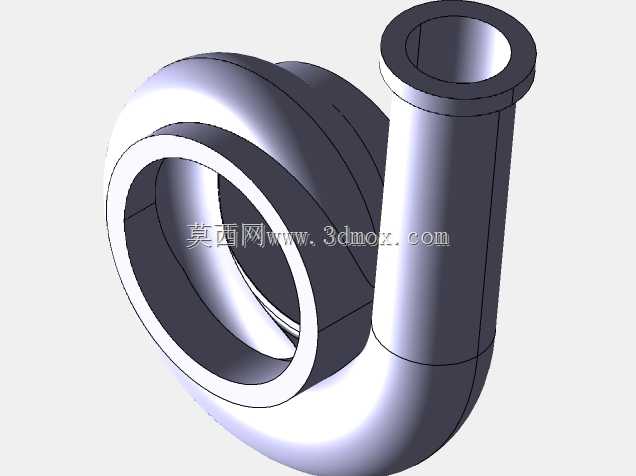

离心泵蜗壳流体过流结构三维建模

作为离心泵与离心式通风机的核心过流部件，蜗壳的结构设计直接决定设备的水力效率与运行稳定性，这类螺旋形压出室的建模精度，会直接影响后续流体仿真的边界贴合度与实际生产的铸造合格率。从实际工程应用场景来看，这类蜗壳结构广泛适配单级单吸离心泵、中低压离心通风机、小型鼓风机类设备，承担着收集叶轮甩出的高速流体、将流体的部分动压转化为静压、降低流体流动损失的核心作用，同时作为泵体或风机壳体的核心成型部分，需要兼顾流体过流的顺滑性与壳体本身的结构强度，匹配不同进出口管路的安装对接需求。在设计思路层面，建模时首先要确定蜗壳的基圆直径，该尺寸需要略大于叶轮的最大外径，预留出合理的叶顶间隙，避免叶轮运转时与蜗壳内壁发生刮蹭，间隙取值需要结合设备的输送介质特性调整，输送清水类洁净介质时间隙可控制在较小范围，输送含杂质的污水类介质时需要适当放大间隙，避免杂质卡滞。蜗壳的螺旋流道断面需要按照等速度矩或者等环量的设计原则逐步扩大，从隔舌位置开始，沿着叶轮旋转方向，各个断面的过流面积随包角逐步递增，确保流体在流道内流动时流速保持相对稳定，减少局部涡流与水力冲击损失，隔舌位置的螺旋角与间隙取值是设计的关键节点，间隙过小容易引发压力脉动与运行噪音，间隙过大则会增加流体的回流损失，降低整机效率。从外形尺寸与安装边界来看，蜗壳的出口段为等径直管结构，端部需要匹配标准法兰的安装尺寸，法兰端面的密封槽、螺栓孔位置需要与对应压力等级的管路法兰完全适配，确保安装时的同轴度与密封可靠性；蜗壳的侧面为圆形的叶轮安装开口，该开口的端面需要设计对应的密封止口与连接螺栓孔位，匹配泵盖或者风机侧板的安装定位，止口的配合公差需要控制在合理范围，既保证装配时的定位精度，也避免过盈量过大造成装配困难。建模过程中需要保证流道内壁的顺滑过渡，所有断面的衔接位置不能出现突兀的折角，尤其是螺旋流道与出口直管段的衔接位置，需要做顺滑的圆弧过渡，避免流体在转向时出现脱流现象；蜗壳的外壁厚度需要结合设备的额定工作压力计算取值，壁厚均匀性要符合铸造工艺要求，避免出现局部壁厚差过大造成铸造时的缩孔、冷隔缺陷，外壁的加强筋位置需要避开安装螺栓的操作空间，同时兼顾壳体的刚性提升，降低设备运行时的结构振动。
