卡默尔步进驱动微型蠕动泵结构设计

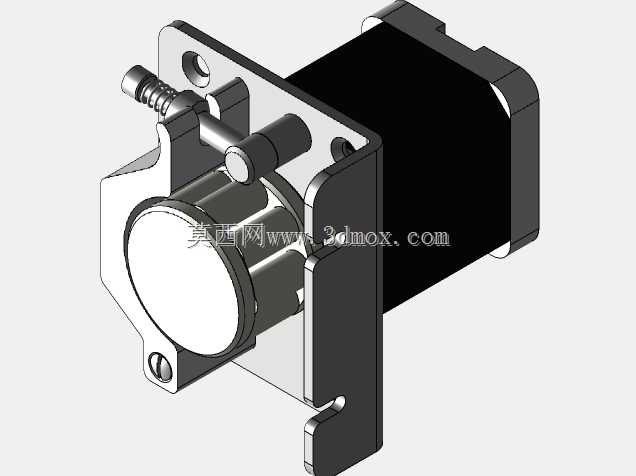

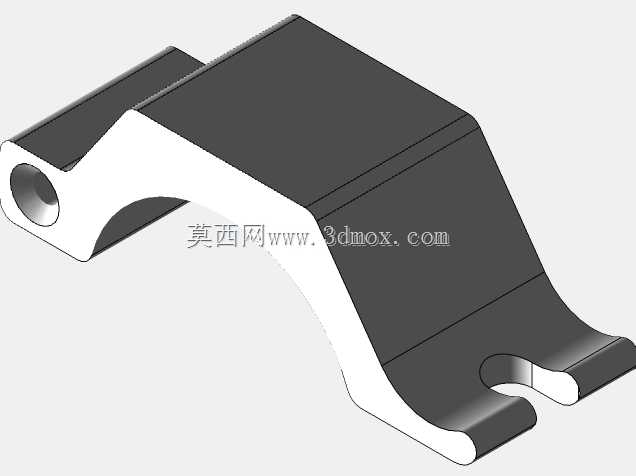

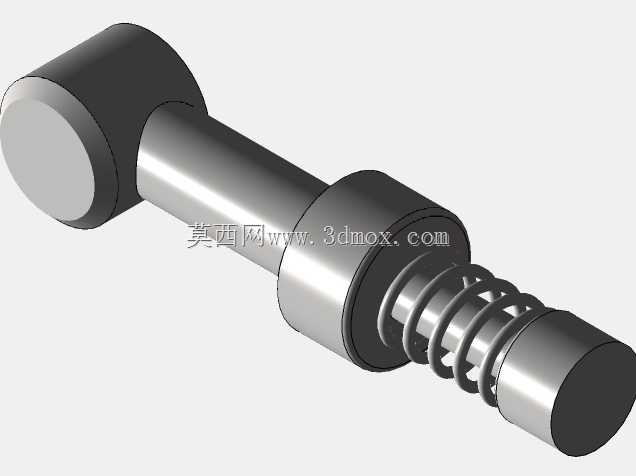

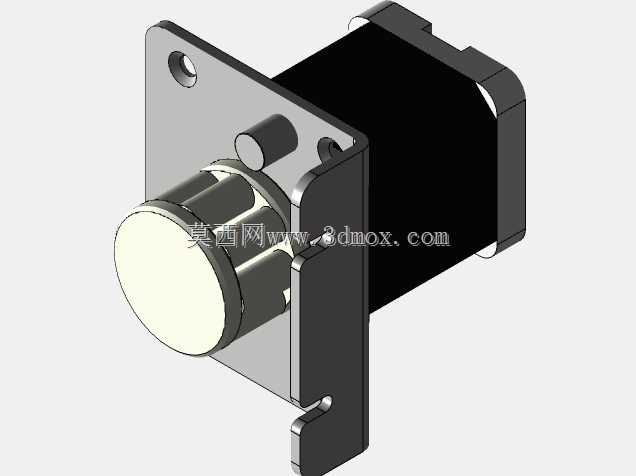

这款集成步进驱动的微型蠕动泵，核心应用场景覆盖实验室分析仪器、小型医疗设备、环保在线监测装置、精细化工微量加注等对流体输送精度有严苛要求的领域，区别于常规离心泵、隔膜泵的工作逻辑，它通过辊轮周期性挤压弹性软管完成流体推送，全程流体仅与软管内壁接触，不存在泵腔交叉污染的风险，也无需额外配置密封构件就能实现稳定的无泄漏输送，对于腐蚀性试剂、高粘度流体、含微小颗粒的悬浮液都有不错的适配性。从结构设计逻辑来看，泵头部分采用对称式辊轮布局，三个辊轮沿转子圆周均匀分布，运转过程中能始终保持至少一个辊轮压紧软管，彻底杜绝流体倒流现象，同时将泵送脉冲控制在较低水平，减少出口端的流体波动，适配需要稳定流速的加注工况。驱动端直接与42系列步进电机集成，省去了额外的联轴器连接结构，既压缩了整体轴向尺寸，也消除了传动间隙带来的流量误差，通过控制步进电机的脉冲频率就能精准调节转速，实现从微升级每分钟到数百毫升每分钟的宽范围流量调节，满足不同工况的流量输出需求。安装边界设计上，泵体侧面配置了带安装孔的金属定位法兰，法兰上的两个通孔适配M3规格的安装螺丝，孔位间距符合小型自动化设备的通用安装标准，既可以直接通过法兰螺丝固定在设备安装面板上，也能搭配L型支架实现卧式或立式安装，适配不同设备的内部布局空间。泵头的快装压块结构无需额外工具就能完成软管的更换，日常维护时只需要掀开压块就能取出旧软管，装入新软管后扣合压块即可完成更换，大幅降低了设备运维的时间成本。进出液端采用标准的硬管接头，能直接适配常用的硅胶、氟橡胶等材质的蠕动泵专用软管，用户可以根据输送流体的化学属性灵活更换适配材质的软管，不需要改动泵体本身的结构。整体结构的所有受力构件都做了圆角过渡处理，避免应力集中导致的结构失效，电机外壳与泵头法兰的配合面设置了定位止口，保证泵头转子与电机输出轴的同轴度，减少高速运转时的径向跳动，延长泵头辊轮与软管的使用寿命。
