汽车通风打孔刹车盘带制动卡钳结构

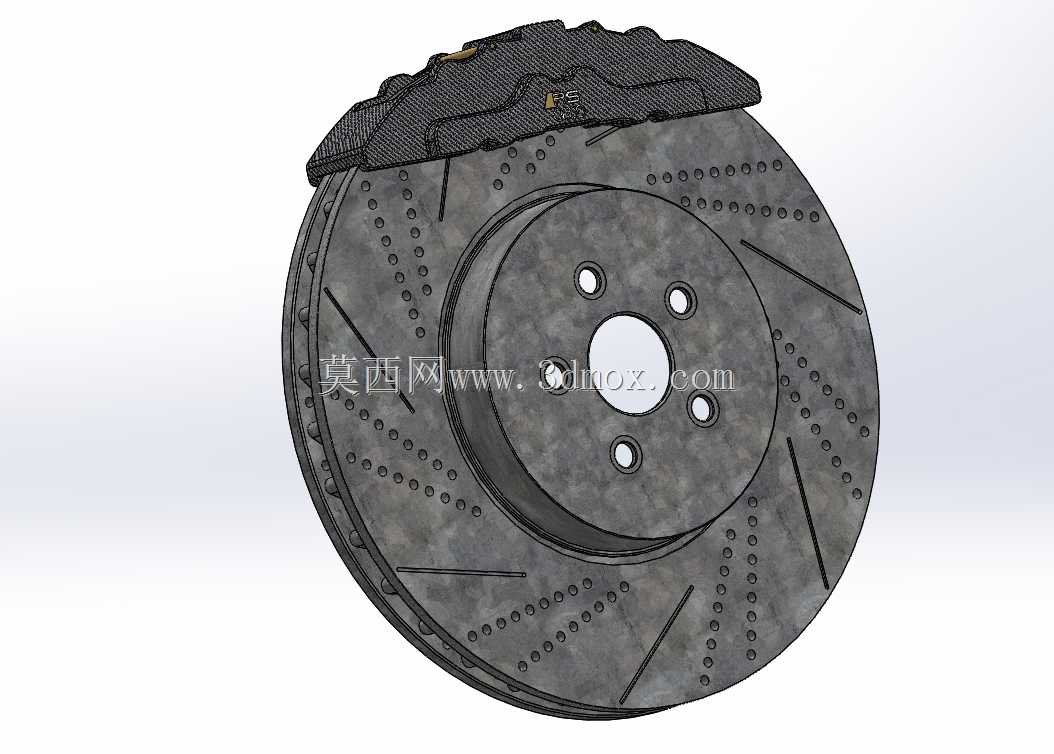

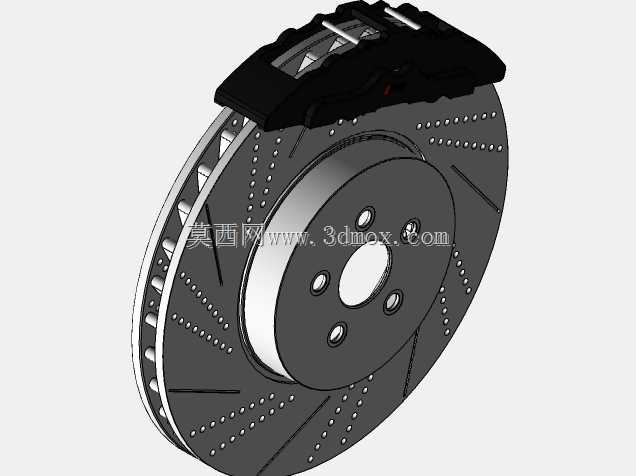

这套制动结构的三维建模，完全围绕乘用车日常行驶的制动需求展开，日常城市道路频繁启停、高速路段紧急减速、长下坡持续制动的场景都在设计考量范围内，核心作用是通过卡钳夹紧刹车盘产生的摩擦力，让行驶中的车辆减速直至停稳，是整车行驶安全的核心部件。从结构设计来看，刹车盘采用双层通风腔体结构，两层盘面之间布置有径向导流筋，车辆行驶时气流可以顺着导流筋从盘心向盘边流动，带走制动过程中摩擦产生的大量热量，避免长时间制动后盘面温度过高引发热衰减，导致制动距离变长甚至制动失效。盘面同时加工有斜向划线与阵列排布的凹点，斜向划线可以在制动时刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面堆积降低摩擦系数，凹点则可以在盘面遇水时快速排走摩擦面的水膜，让雨天行驶时制动系统可以快速建立足够摩擦力，减少水滑带来的制动滞后。卡钳采用浮动式单活塞结构设计，制动时活塞推动内侧刹车片贴紧刹车盘内侧，卡钳本体在导向销上滑动带动外侧刹车片同步贴紧盘体，两侧受力均匀不会出现偏磨，卡钳背部的消音片结构可以减少制动时刹车片与卡钳之间的共振，降低日常行驶中制动异响的概率。安装边界上，盘体中心的定位凸台与轮毂轴头的配合尺寸严格按照乘用车通用轴头规格设计，四个安装螺栓孔的孔位分布圆直径适配多数家用车型的轮毂固定孔距，装配时不需要额外改动轮毂结构就可以完成对位安装，卡钳的安装支架定位孔位与原车转向节的安装点完全匹配，安装后卡钳与刹车盘的单边间隙控制在0.1毫米到0.15毫米之间，既不会因为间隙过小出现拖磨，也不会因为间隙过大导致制动踏板行程过长。建模过程中对摩擦面的平面度做了严格的公差约束，盘面全跳动公差控制在0.05毫米以内，避免高速制动时出现方向盘抖动的问题，通风筋的排布角度经过反复调整，在保证盘体结构强度的前提下最大化通风散热效率，同时控制盘体整体重量，减少簧下质量提升车辆的操控响应性。
