科尔维特C5C6适配Wilwood碳陶制动套件

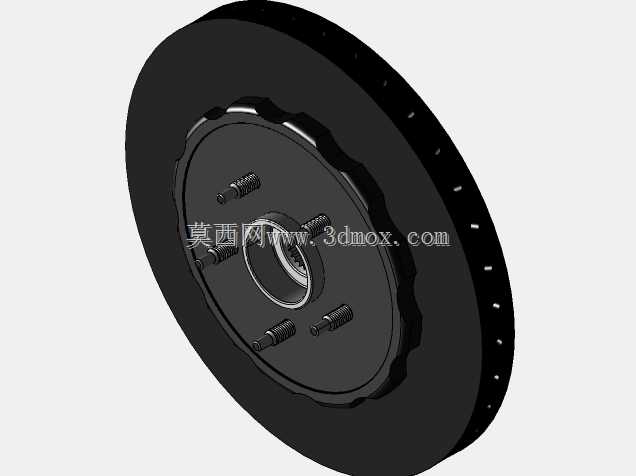

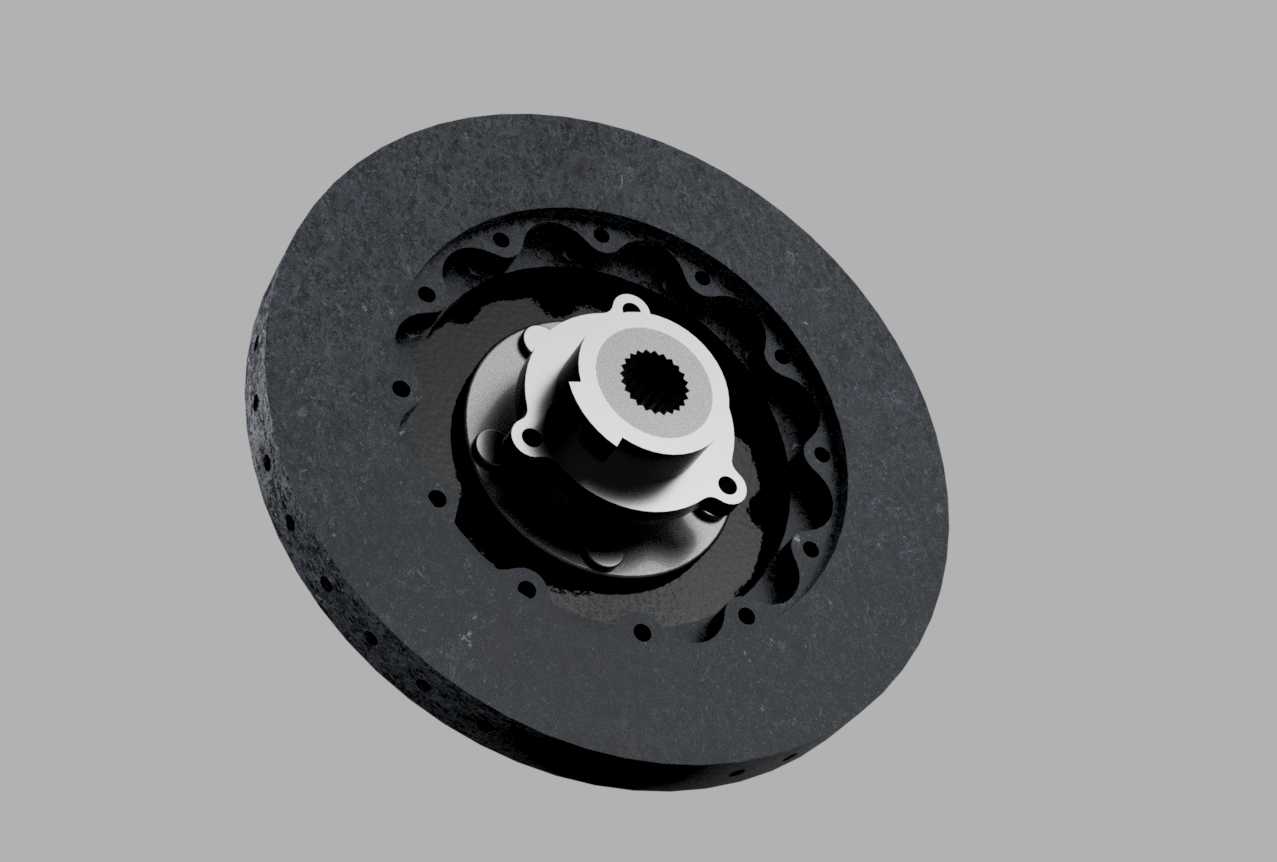

这套制动套件主要面向科尔维特C5、C6车型的性能升级场景，在赛道日竞技、街道激烈驾驶工况下，能提供比原厂铸铁制动系统更稳定的抗热衰减表现，碳陶材质的制动盘在连续重刹过程中不会出现铸铁盘常见的热翘曲、制动踏板脚感变软问题，同时大幅降低簧下质量，提升悬架响应速度。从结构设计来看，整套套件匹配对应车型的轮毂安装边界，卡钳安装位完全适配原厂羊角的孔位坐标，不需要额外加工转向节，制动盘的中心孔、PCD参数与原厂轮毂完全契合，安装时不需要加装变位器，避免了额外的安装公差。建模过程中先从安装基准面开始搭建，首先确定转向节上卡钳安装螺孔的相对坐标，以此为基准绘制卡钳的安装耳结构，保证卡钳中心与制动盘中心的同轴度公差控制在0.02mm以内，避免制动时出现偏磨。碳陶制动盘的通风道结构采用斜向导流设计，建模时先绘制单条通风道的截面轮廓，通过圆周阵列完成整盘的内部流道结构，同时预留了制动盘与轮毂结合面的定位止口，保证装配时的同轴度。卡钳部分采用对置活塞结构，建模时先完成活塞腔的油路连通结构设计，保证各活塞的制动液压力均匀，再绘制外部的加强筋结构，在保证卡钳刚度的前提下尽可能降低壳体重量。建模过程中需要反复核对卡钳与轮毂辐条的间隙，在满打方向、悬架全行程压缩的工况下，预留至少3mm的安全间隙，避免出现运动干涉。整套模型的装配层级清晰，从制动盘、卡钳、刹车片到安装螺栓都保留了完整的装配约束关系，在做整车装配验证时可以直接调用，不需要重新调整配合关系。刹车片的摩擦面弧度与制动盘工作面完全贴合，建模时通过投影制动盘的曲面轮廓生成刹车片的摩擦面，保证接触面积达到设计要求，避免制动时出现局部压强过大导致的异常磨损。卡钳的放气嘴位置设计在卡钳壳体的最高点，方便安装后的排气操作，油管接口采用标准的AN3螺纹规格，适配市面上常见的性能钢喉配件。
