越野车后盘式制动刹车盘结构设计

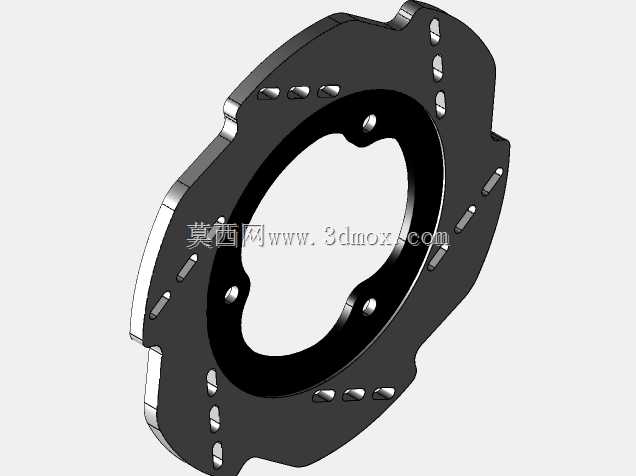

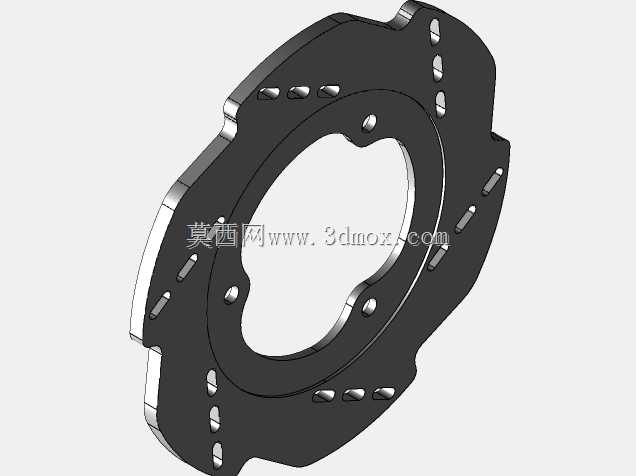

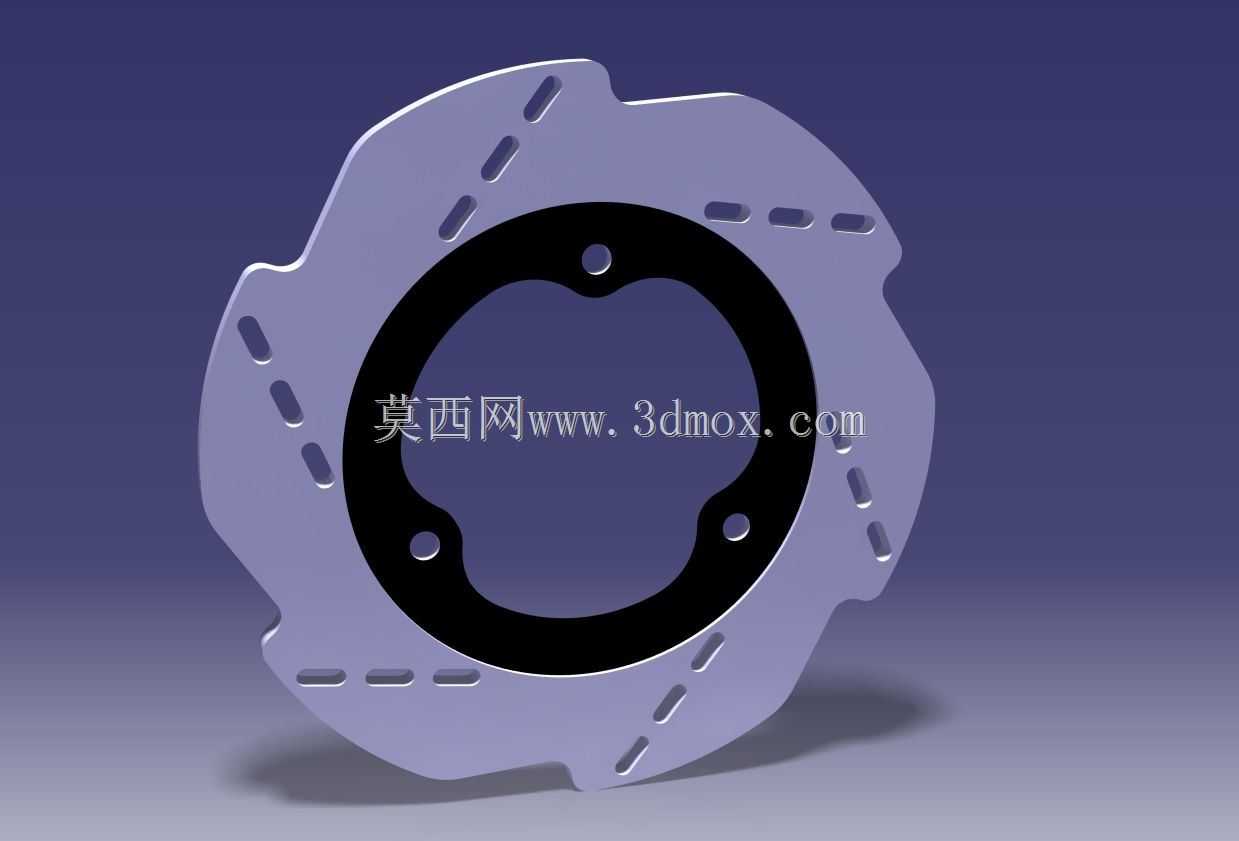

这款制动盘是针对越野车型后轮制动工况开发的核心部件，在非铺装路面行驶、长距离下坡制动、泥泞路况脱困等场景下，能提供稳定的摩擦制动力矩，避免后轮制动热衰减带来的侧滑、制动距离超标等风险。从结构设计来看，制动盘采用了异形外轮廓设计，区别于常规圆形制动盘，边缘的异形切边一方面可以降低非摩擦区域的无效重量，减少后轮簧下质量，提升悬架响应速度，另一方面在盘体旋转过程中，切边结构可以带动周边空气形成紊流，提升制动过程中的散热效率，避免连续制动时盘体温度过高导致摩擦系数下降。盘体表面开设的多组长条状通风散热槽，沿盘体周向非均匀分布，槽道走向匹配车轮旋转时的气流方向，车辆行驶过程中气流可以顺着槽道快速穿过盘体表面，带走摩擦产生的热量，同时槽道还可以在涉水、泥泞路况下，快速排出盘片与摩擦片之间的积水、泥沙，避免异物夹在摩擦副之间导致制动抖动、摩擦片异常磨损。安装定位区域采用三孔定位结构，中心大孔适配后轮轮毂轴头的安装定位台阶，三个均匀分布的螺栓孔对应轮毂的安装螺柱，安装时盘体可以通过中心孔实现径向定位，三个螺栓孔完成周向固定，安装边界匹配多数硬派越野车型的后轮轮毂安装尺寸，不需要额外改装桥体或者轮毂即可完成适配。摩擦区域采用等宽环形设计，摩擦面的平面度、跳动公差都按照乘用车制动部件的精度要求控制，保证制动时摩擦片与盘体可以完全贴合，避免制动踏板抖动、制动力输出不均的问题。盘体中间的黑色区域为防尘罩避让区域，设计时预留了足够的间隙，避免车辆行驶过程中盘体受热膨胀后与防尘罩发生干涉，同时该区域的内轮廓采用异形曲面设计，在保证结构强度的前提下尽可能去除多余材料，进一步降低部件自重。在实际装车应用中，这款制动盘可以匹配对应的单活塞或者双活塞后制动卡钳，制动力矩输出满足整车载荷下的后轮制动需求，不管是日常公路行驶的轻量制动，还是越野场景下的频繁高强度制动，都能保持稳定的制动性能，散热槽的设计也减少了制动盘热变形的概率，延长了制动盘和摩擦片的更换周期。
