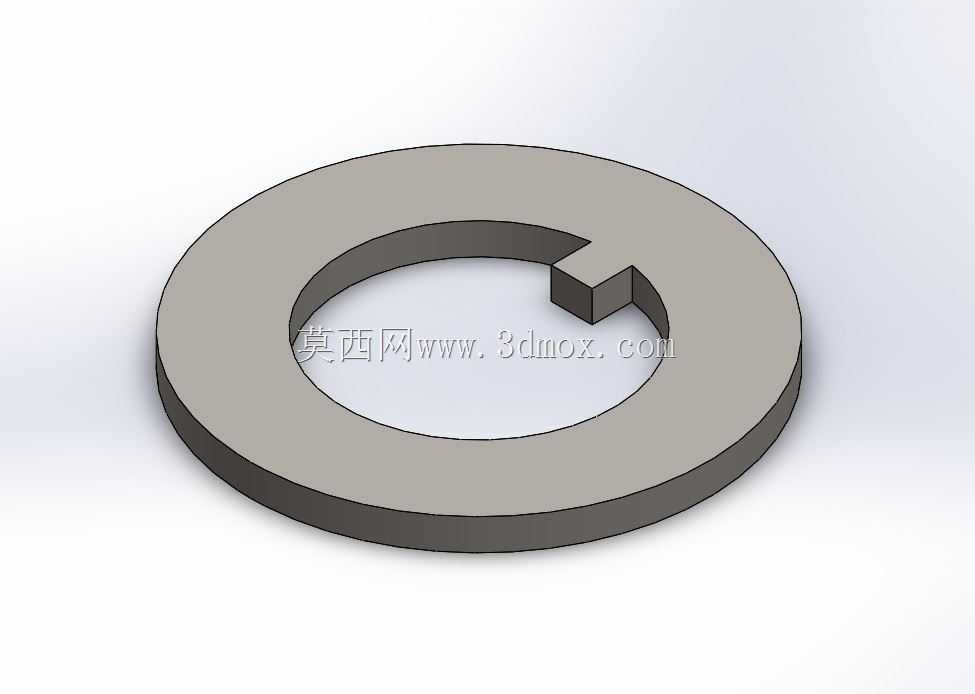

1英寸带舌止推垫圈拖车轴用结构件

在拖挂类设备的轮轴装配环节，轴向窜动一直是影响轮组运行稳定性的核心问题，普通平垫圈仅能起到分散承压面应力的作用，无法限制轴与安装座之间的相对转动与轴向滑移，长期在颠簸路况下运行极易出现紧固件松脱、轴端磨损加剧的故障。这款带舌片的止推结构，正是针对拖车轴的实际装配工况设计的专用限位承压件。从结构设计逻辑来看，整体采用环形扁平基体作为主体承压结构，内圈预留的凸舌是核心功能结构，安装时凸舌需要嵌入轴件表面预先加工的对应卡槽内，以此限制垫圈自身与轴的相对转动，垫圈的环形端面则贴合在轴承端面与安装座之间，既可以均匀传递轴向载荷，避免轴承端面局部应力集中造成的压痕损伤，又能配合外侧的锁紧螺母，形成可靠的轴向止退限位，杜绝螺母受振动影响出现回旋松脱的问题。尺寸边界方面，该垫圈适配1英寸规格的轴件使用，内孔通径匹配对应轴径的装配公差，凸舌的尺寸与轴上卡槽的宽度、深度形成间隙配合，既保证安装时能够顺利嵌入卡槽，又不会因配合间隙过大造成运行过程中的冲击异响；1.75英寸的内径与1英寸的外径尺寸，完全匹配常规1英寸拖车轴的轴承安装座尺寸，安装后垫圈外缘不会超出安装座的承压面，内缘也不会与轴的转动部位发生干涉，厚度方向的尺寸经过匹配设计，不会改变轴承的预紧间隙，装配时无需额外调整轴系的轴向尺寸链。实际应用中，这类止推垫圈除了拖车轴装配场景外，也可用于其他存在轴向载荷、振动工况的转动轴系限位场景，比如小型农用机具的轮轴、输送线的从动辊轴装配等场景，相比普通平垫圈加开口销的防松结构，这种带舌止推垫圈的集成度更高，装配工序更简单，仅需对准卡槽推入后再拧紧紧固件即可完成安装，不需要在轴端额外加工穿销孔，也不会因销孔削弱轴端的结构强度。设计过程中需要重点关注凸舌与基体的连接强度，因为运行过程中凸舌会承受螺母转动趋势带来的剪切力，所以在建模时需要在凸舌与环形基体的连接处做微小的圆角过渡，避免应力集中造成凸舌根部断裂，同时垫圈的两个端面需要保证足够的平面度，确保承压时受力均匀，不会出现偏载造成的局部磨损过快问题。
