开放式医用制氧浓缩设备结构设计

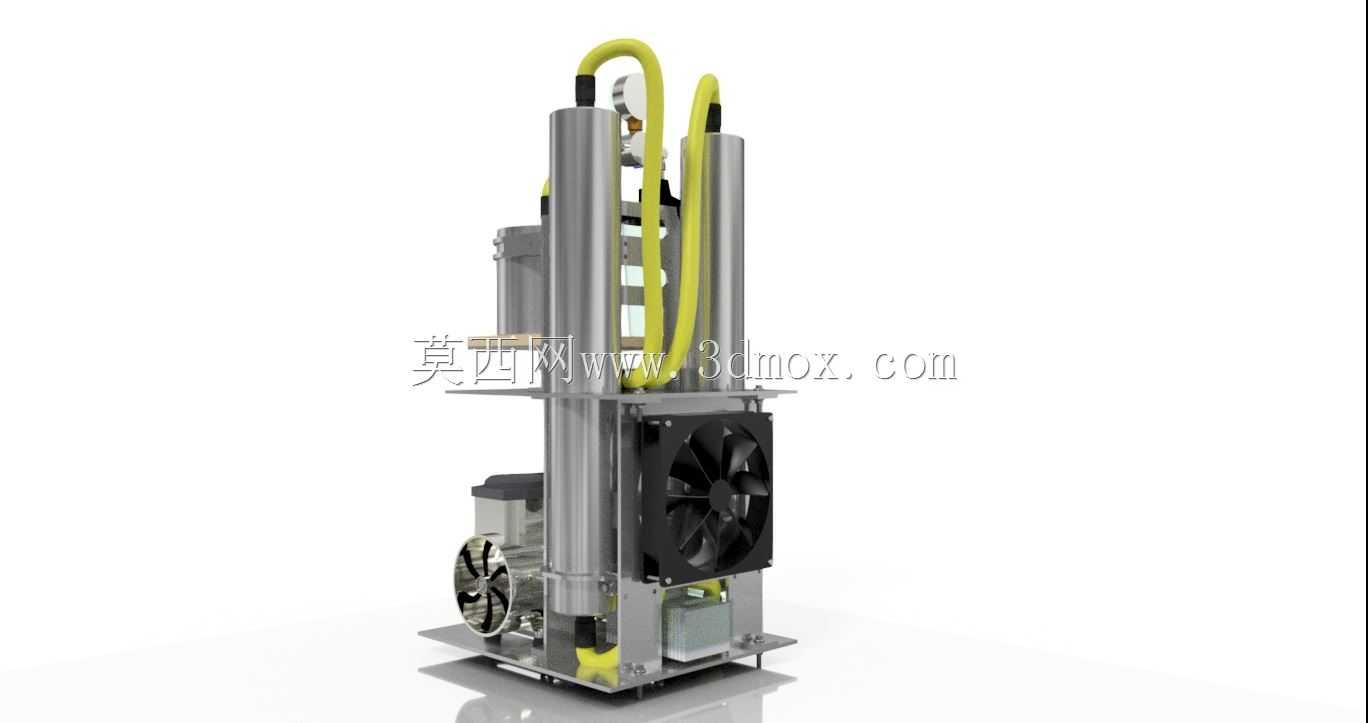

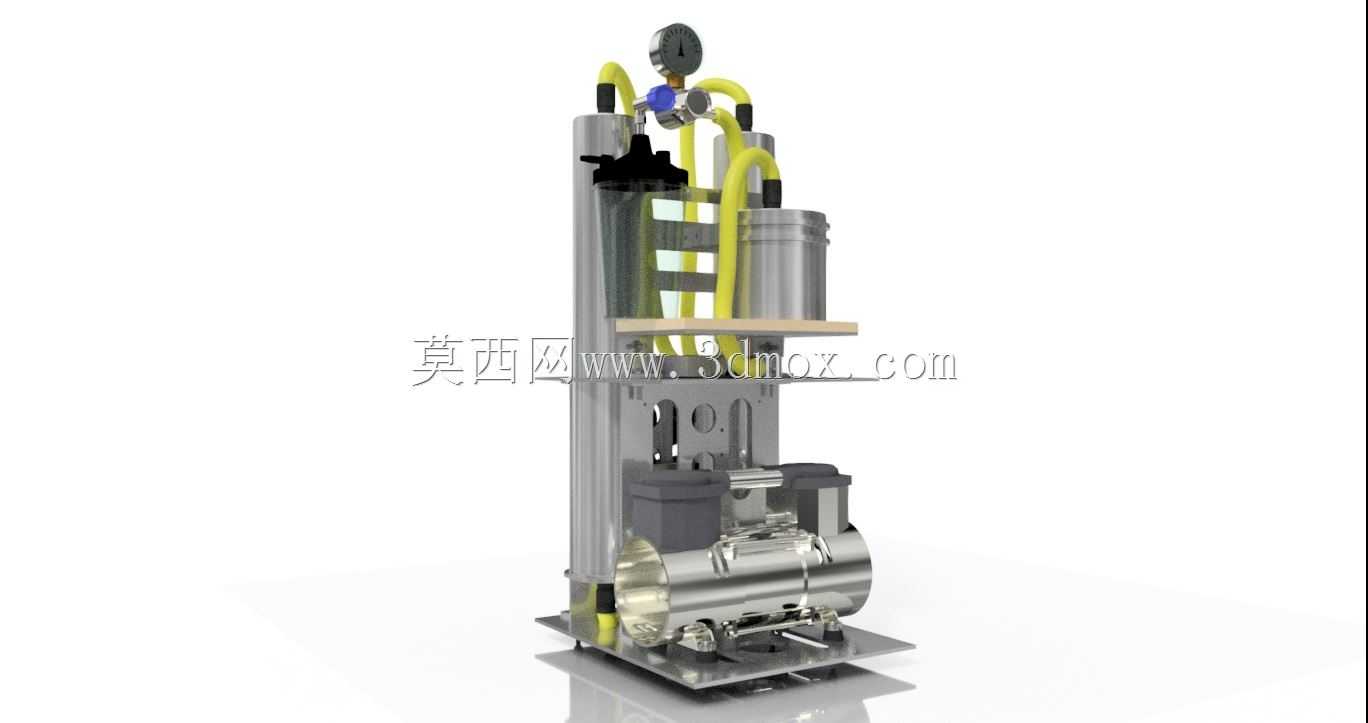

这款开放式结构的氧气浓缩装置，主要面向家用氧疗、基层诊所临时供氧、小型方舱医疗点位的供氧需求场景，区别于传统封闭外壳的成品制氧设备，该模型采用裸露框架式布局，将所有核心功能部件直接集成在立式安装底座上，方便设计人员直观理解气路走向与部件装配逻辑。从功能实现逻辑来看，设备下部集成了无油压缩单元，负责将环境空气加压后送入后续处理链路，压缩单元上方设置了两级过滤净化组件，先滤除空气中的浮尘、油雾与大颗粒杂质，再通过分子筛吸附塔实现氮氧分离，产出的高浓度氧气经顶部调压阀、压力表稳压后，通过输出接口接驳呼吸管路供使用者吸入，气路连接采用耐高压黄色软管，兼顾装配灵活性与气密性要求，管路排布沿立式框架立柱走向固定，避免弯折造成气阻过大影响供氧效率。设计阶段优先考虑了部件的维护可达性，将易损耗的过滤滤芯、调压阀件布置在框架外侧无需拆解遮挡结构即可更换，分子筛塔采用快装卡箍固定，后期更换吸附剂时无需整体拆解设备框架。安装边界方面，设备整体采用立式窄幅布局，底座预留了四个标准安装孔位，可直接固定在移动推车台面或者地面预埋螺栓上，整体占地面积不足0.2平方米，适合狭小空间内的布设需求，设备顶部的压力表朝向操作人员站立侧，无需俯身即可读取输出压力数值，输出接口预留了标准快插接头尺寸，可兼容市面主流的鼻吸管、面罩类吸氧配件。框架主体采用铝合金型材拼接，在保证结构强度的前提下尽可能降低设备整体重量，下部压缩单元与底座之间设置了减震胶垫，减少设备运行时的震动传递与噪音输出，气路中设置的单向阀可防止停机时管路内的氧气倒流，避免分子筛受潮失效，旁通支路预留了雾化输出接口，可扩展实现药液雾化功能，适配呼吸道疾病患者的雾化治疗需求。这种开放式的结构设计，也常被用于制氧设备的教学演示场景，能让学习者快速掌握制氧设备的核心组成与工作原理，在做设备改型设计时，可直接在该框架基础上调整部件位置、增减功能模块，大幅缩短前期结构设计的周期。
