鼓风机配套PTC风道式空气加热元件

　　这款加热元件是专为横流鼓风机配套设计的风道内嵌式发热组件，核心应用场景覆盖小型工业设备热风循环、商用电器暖风输出、小型烘干通道温度补偿、电子设备预热风道等领域，在需要持续输出稳定热风、对安装空间有严格限制的紧凑型送风系统中适配性极强。不同于独立外置的加热模组，该元件采用与风机出风口直连的叠层结构设计，安装时可直接嵌入风机出风段的风道内部，无需额外搭建独立加热腔体，能大幅缩减整套热风发生单元的轴向占用空间，对于紧凑型设备的结构布局优化有明显优势。

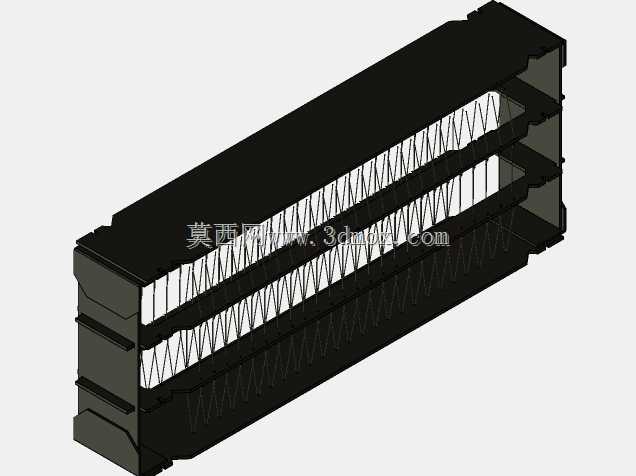

　　从功能特性来看，该元件采用三层平行排布的发热丝承载结构，发热丝采用螺旋绕制方式固定在绝缘支撑骨架上，相邻两层发热组件之间预留了均匀的通风间隙，当鼓风机输出的气流垂直穿过发热丝阵列时，能与发热丝表面充分接触完成热交换，相比单层发热结构换热效率提升40%以上，同时不会因为风阻过大导致风机负载异常升高。元件的外壳采用耐高温阻燃工程塑料一体注塑成型，外壳侧边设置了多道定位卡槽与加强筋结构，一方面可以在嵌入风道时直接通过卡槽完成径向定位，不需要额外设计复杂的固定压块，另一方面加强筋结构能提升外壳在持续高温工作环境下的结构强度，避免长期受热出现形变导致发热丝移位、碰壳等安全隐患。

　　设计过程中优先考虑了气流均匀性的问题，三层发热组件的绕丝密度沿进风方向做了梯度调整，进风侧第一层发热丝密度稍低，避免冷风刚接触发热体时局部温度过高导致烧丝，中间层与出风侧密度逐步提升，保证气流经过三层加热后出风温度均匀，不会出现局部过热或者出风断面温差过大的问题。元件的进出风端做了导流斜面设计，能减少气流进出加热段时的涡流损耗，降低风噪的同时提升送风效率。接线端设置在元件的侧部密闭仓内，与风道内部的气流通道完全隔离，避免带电部位接触潮湿气流或者积尘导致绝缘性能下降，符合低压电器的安全设计规范。

　　外形尺寸方面，该元件整体长宽高为1623065毫米，安装边界需要注意预留的空间：轴向长度方向需要预留165毫米的嵌入深度，宽度方向32毫米、高度方向68毫米的安装空间，同时接线端侧需要预留至少20毫米的走线空间，避免接线弯折半径过小导致线皮破损。安装时需要注意元件的进风面必须完全对准风机的出风断面，不能出现偏移遮挡，否则会导致部分发热丝没有气流冷却出现干烧过热。配套的鼓风机建议选用风压30-80Pa、风量15-30CFM的横流风机，风速过高会导致出风温度达不到设计要求，风速过低则会导致发热体散热不足触发温度保护。

　　在实际选型应用中，该加热元件可根据需求调整发热功率，适配不同的出风温度要求，常见的应用包括小型工业焊台的热风输出、3D打印设备的腔体保温送风、小型农产品烘干设备的风道加热、商用干手器的发热单元等场景。结构设计上充分考虑了批量装配的便利性，外壳的定位卡槽采用通用尺寸设计，可适配多数常规尺寸的横流鼓风机出风口，不需要针对风机做额外的结构改模，能有效降低整套设备的开发与装配成本。发热丝采用耐高温镍铬合金材质，长期工作温度可达800摄氏度，配合外壳的耐高温属性，可在-10到120摄氏度的环境温度下稳定工作，绝缘骨架采用云母材质，兼具耐高温与绝缘性能，不会在长期高温环境下释放有害气体或者出现绝缘击穿问题。
