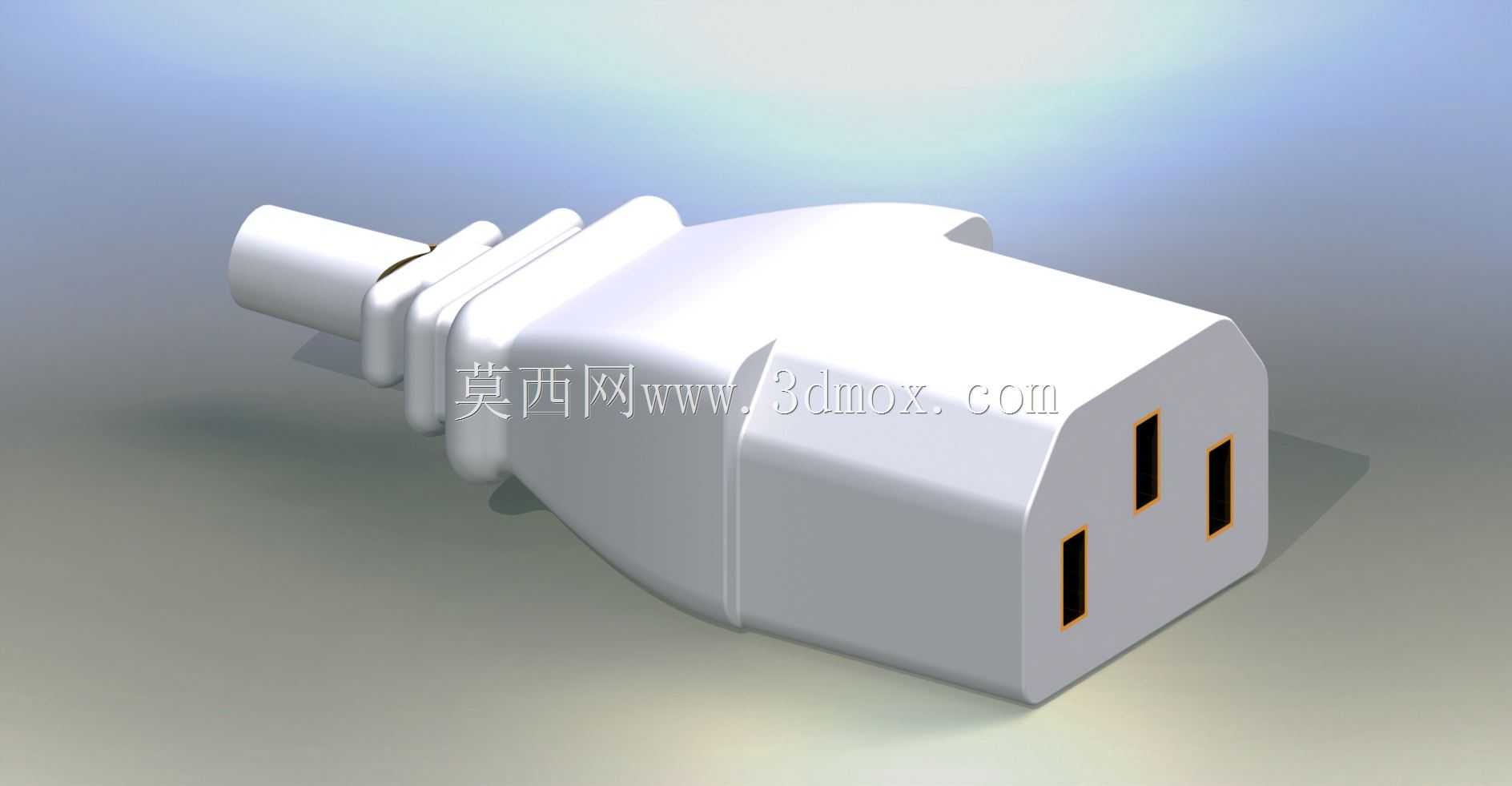

IEC320C13医用级电缆端接插头结构

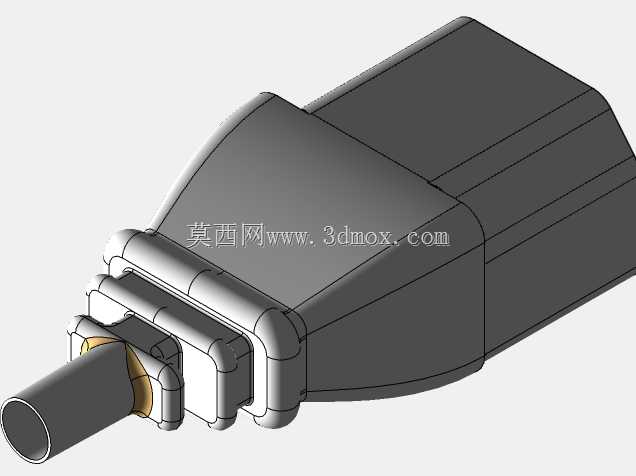

这款接插件主要面向医疗场景下的设备供电连接需求，常见于监护仪、超声设备、检验分析仪器等医用电气设备的电源线缆端，作为设备侧取电的终端接头，匹配标准IEC320 C14电源输入插座使用，相比民用同规格插头，在绝缘性能、接触可靠性上做了针对性优化，适配医疗场所对供电连接稳定性的严苛要求，避免诊疗过程中出现接触不良导致的设备断电风险。从结构设计来看，整体采用一体式包覆成型的外壳结构，插合端面的三个接触腔呈品字形排布，符合IEC320系列连接器的尺寸规范，插套部位做了防误插的倒角导向，插接时无需刻意对位即可顺利导入，降低医护人员日常操作的对位难度。尾部的线缆进线端设计了多级阶梯式的防弯折结构，也就是常说的应力消除结构，当线缆受到侧向拉扯、反复弯折时，应力会逐级分散在护套的不同阶梯段，避免线芯与插套连接部位因应力集中出现断线、虚接问题，这一结构在医疗设备频繁移动、线缆经常拖拽的使用场景下尤为实用，能大幅提升接头的使用寿命。外壳的轮廓做了大圆角过渡处理，没有尖锐的棱角，一方面是避免清洁消毒时残留卫生死角，符合医用设备易清洁的要求，另一方面也能减少插拔时磕碰周边设备或划伤操作人员的概率。插合端面的接触件周围设计了凸起的防护围边，当插头未插接处于裸露状态时，围边可以避免金属插套直接与桌面、金属物件接触，降低意外短路的风险，同时围边的尺寸与插座端的凹槽匹配，插接到位后能形成一定的嵌合定位，减少外力拉扯下的松脱概率。从安装边界来看，这款插头的整体外形尺寸适配常规10A规格品字插座的安装空间，插合后的突出长度控制在常规医用设备背部的走线间隙范围内，不会出现插头过长导致设备无法贴墙放置的问题，尾部的线缆护套适配常规三芯医用电源线的外径，压接后通过注塑包覆实现与线缆的一体化固定，防护等级满足日常医用环境的使用要求，无需额外做密封处理即可应对常规的擦拭清洁操作。接触件采用高弹性铜材作为基底，表面做镀镍处理，既保证接触时的导电性能，降低接触电阻避免接头发热，也能适应医用环境下频繁消毒擦拭带来的腐蚀影响，长期使用不会出现氧化锈蚀导致的接触不良问题。
