ZW1100制氧机配套空气压缩机头结构设计

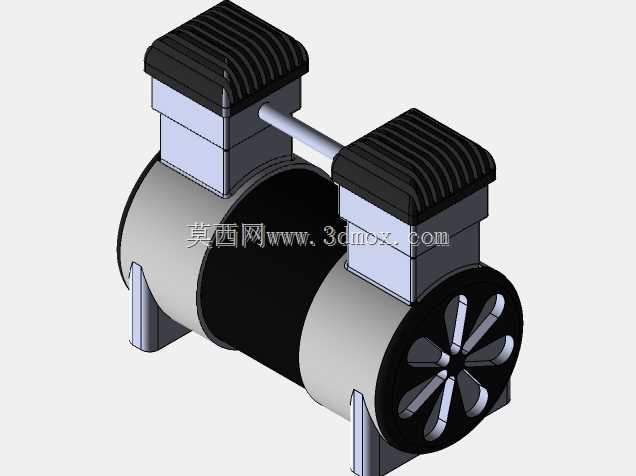

这款压缩机头是专为小型医用或家用制氧设备开发的气源发生部件，核心适配220V民用供电场景，额定输出压力2bar，输出功率1100W，可直接为变压吸附式制氧单元提供稳定的压缩空气源，也可迁移用于小型气动实验台、牙科便携诊疗设备、小型水产增氧装置等对气源洁净度有要求的低压供气场景。从结构设计逻辑来看，整体采用卧式双缸对称布局，两个压缩缸体沿卧式储气筒上表面对称布置，这种排布方式能平衡双缸往复运动产生的惯性力，降低整机运行时的振动幅值，减少对配套设备的振动传递，同时卧式储气筒可直接作为整机的承载基座，省去额外的安装机架，压缩后的空气直接汇入下方筒体内完成初步稳压缓冲，缩短压缩气体的输送路径，降低沿程压力损失。机头的动力端集成在筒体侧部的端盖位置，散热风轮与电机输出轴直连，运行时风轮产生的轴向气流可直接扫过筒体表面与两个缸体的散热鳍片，无需额外加装独立散热风机，依靠结构自身的气流组织即可满足连续运行的散热需求，两个缸体之间设置的连通气路可平衡双缸的输出压力波动，让输出气压更平稳。在安装边界设计上，筒体下方设置两个对称的支脚安装位，支脚采用折弯式金属结构，预留的安装孔位可直接适配常规制氧机的内部安装机架，整机的重心落在两个支脚的中心连线区域，安装后不会出现偏载倾覆的问题，接线端设置在缸体侧部的隐蔽位置，走线时可沿筒体表面排布，避免与周边其他部件产生干涉。设计过程中针对无油润滑的使用需求，缸体与活塞的配合面采用了自润滑材料配对结构，压缩过程中无需添加润滑油，输出的压缩空气不含油雾，可直接接入制氧机的分子筛吸附单元，不会造成分子筛的油污染失效，缸盖部分的散热筋采用竖向排布，配合侧方风轮的气流可快速带走压缩过程产生的热量，降低缸内工作温度，提升密封件的使用寿命。进出气接口采用标准快插式接口尺寸，可直接匹配常规的气动软管，无需额外制作转接头，在结构建模时所有配合面均预留了合理的公差带，缸体与储气筒的连接位置设置了密封槽，可保证0.3MPa压力下无气体泄漏，风轮的叶片采用前倾式设计，在相同转速下可获得更大的送风量，同时风轮外部设置的防护网罩可避免杂物卷入风轮造成卡滞，整体结构紧凑，在有限的安装空间内实现了压缩、稳压、散热的功能集成，无需额外搭配外置储气罐即可满足制氧设备的气源需求。
