二级压缩机用带翅片弯管式中冷管路结构

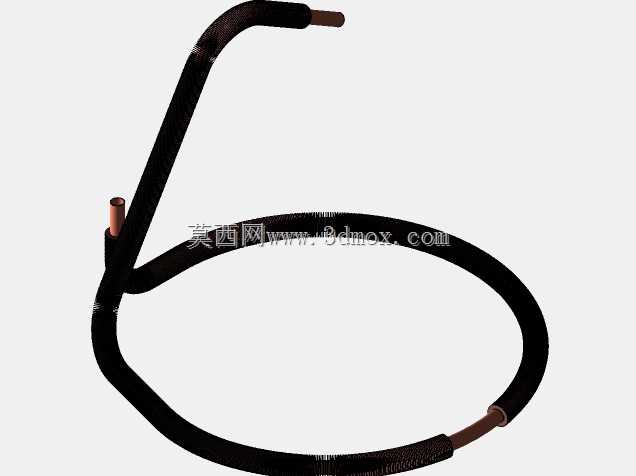

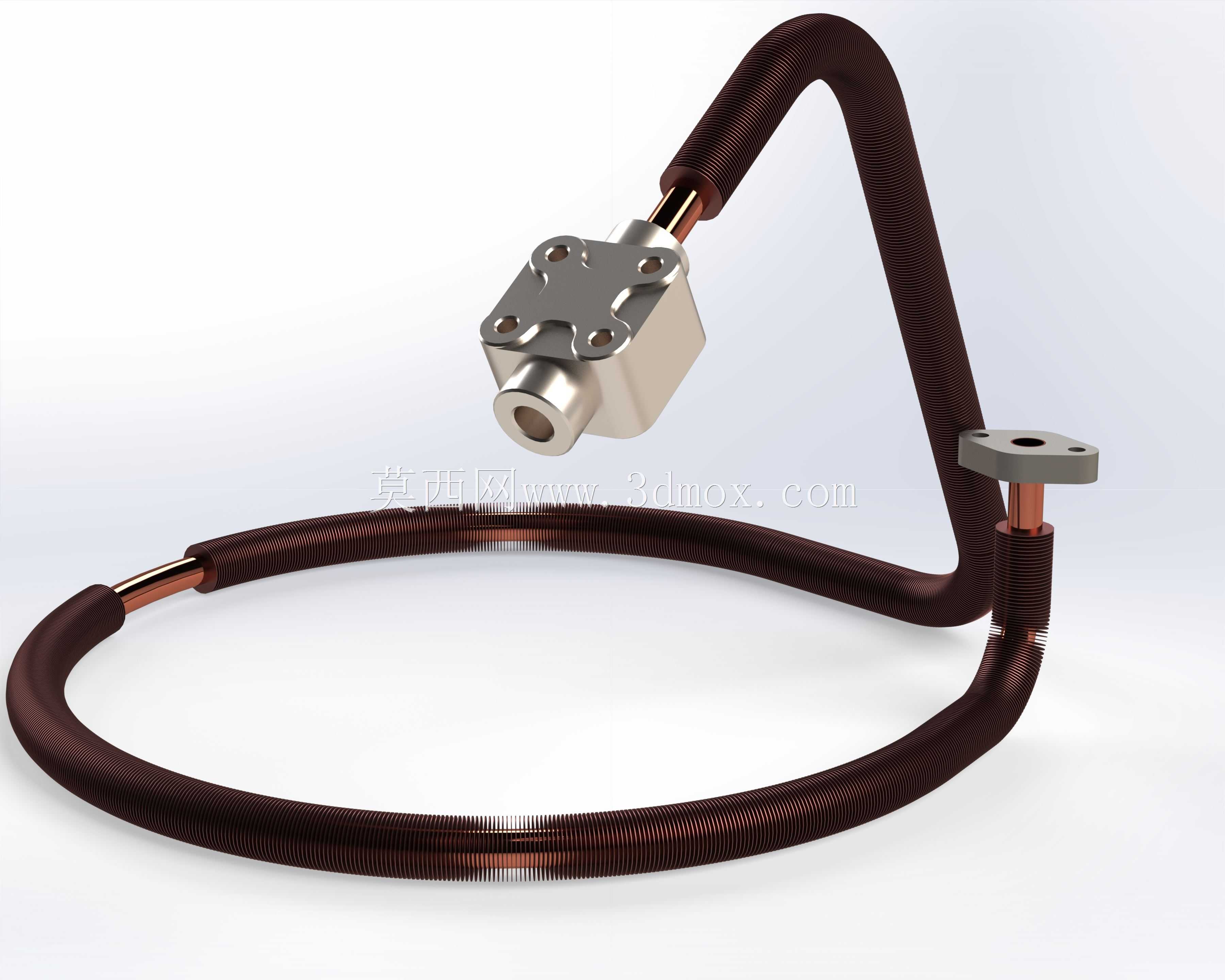

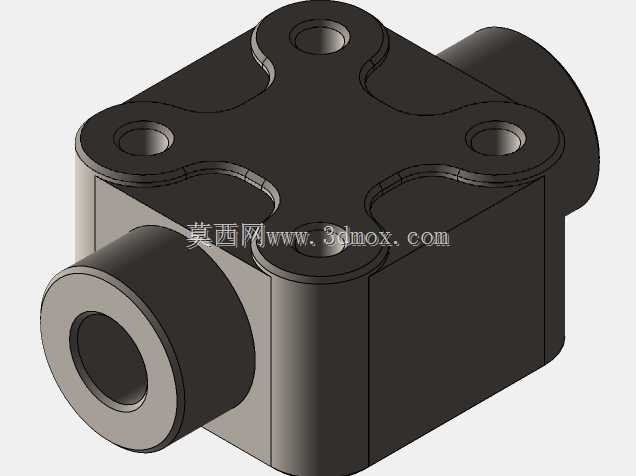

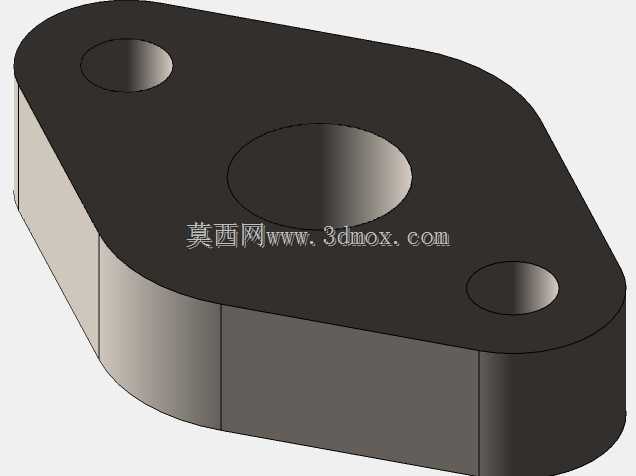

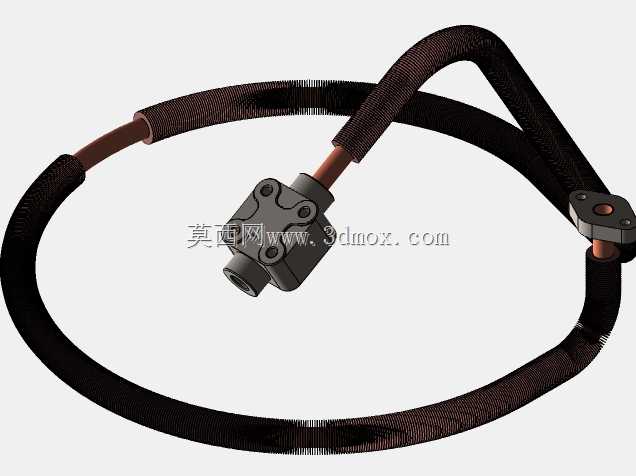

这款管路结构主要适配二级容积式压缩机的级间气路布置，在两级压缩单元之间承担高温压缩气体的导流与预散热作用，避免二级进气温度过高导致压缩效率下降、排气超温触发设备保护停机。实际装机场景中，这类管路多布置在压缩机气缸与中间冷却器的衔接段，既要匹配机组内部紧凑的安装空间，还要承受级间0.2-0.8MPa的脉动气压，以及长期运行带来的振动载荷，因此结构设计上做了多维度的工程考量。从功能特性来看，管路主体采用带螺旋散热翅片的弯管结构，翅片与内管紧密贴合，气体流经管路过程中即可通过翅片增大与周边空气的换热面积，提前降低进入二级气缸的气体温度，减少压缩过程的功耗损失；两端的接头分别采用方形法兰与菱形法兰结构，法兰面预留螺栓安装孔，可直接与压缩机气缸排气口、冷却器进气口对接，密封面加工精度满足气压密封要求，避免运行中出现气体泄漏。建模过程中，先梳理压缩机级间的安装边界尺寸，确认两端接口的相对位置、安装孔位坐标，以及周边机体、其他管路的避让空间，确定管路的走向：先从方形法兰接口处引出短直段，再做90度向上弯折后延伸，随后做环形盘绕适配安装空间，最终衔接菱形法兰接口，整个弯管的弯折半径严格控制在管材允许的最小弯曲半径以上，避免弯制过程中出现管壁褶皱、通径缩小影响气流通行。建模时先绘制两端法兰的实体结构，标注好安装孔的位置公差、密封面的平面度要求，再通过3D草图绘制管路的中心轨迹线，扫描生成内管基体，随后沿管路长度方向阵列生成螺旋散热翅片，注意翅片与管身的结合面做贴合处理，模拟实际生产中翅片与管身的紧密接触状态；最后对管路的弯折段做应力校核，确认脉动气压下的管壁强度满足长期运行要求，同时核对整体外形尺寸，确保安装时不会与周边的机体部件、线缆、其他管路产生干涉。这类管路在实际选型替换时，需要重点核对两端法兰的孔距、密封面尺寸，以及管路的整体安装高度、盘绕段的外径，避免出现安装错位；建模过程中还要考虑管路的固定点位置，在弯折受力较大的位置预留管夹安装位，降低设备运行振动带来的管路疲劳损伤风险。
