欧姆龙定制机身压缩雾化器结构设计

这款压缩雾化器的结构设计围绕呼吸道给药场景展开，核心适配家庭日常雾化治疗、基层诊所常规雾化处置两类使用场景，针对老人、儿童自主操作的使用需求做了结构层面的适配优化。设备核心功能是通过压缩单元产生稳定高压气流，经管路输送至雾化杯组件，将药液打散为可进入下呼吸道的细微雾粒，实现局部给药的治疗效果，相比超声雾化方案，压缩式雾化的雾粒粒径分布更集中，有效沉积率更高，适配支气管扩张剂、糖皮质激素等多种常用雾化药液的给药需求。

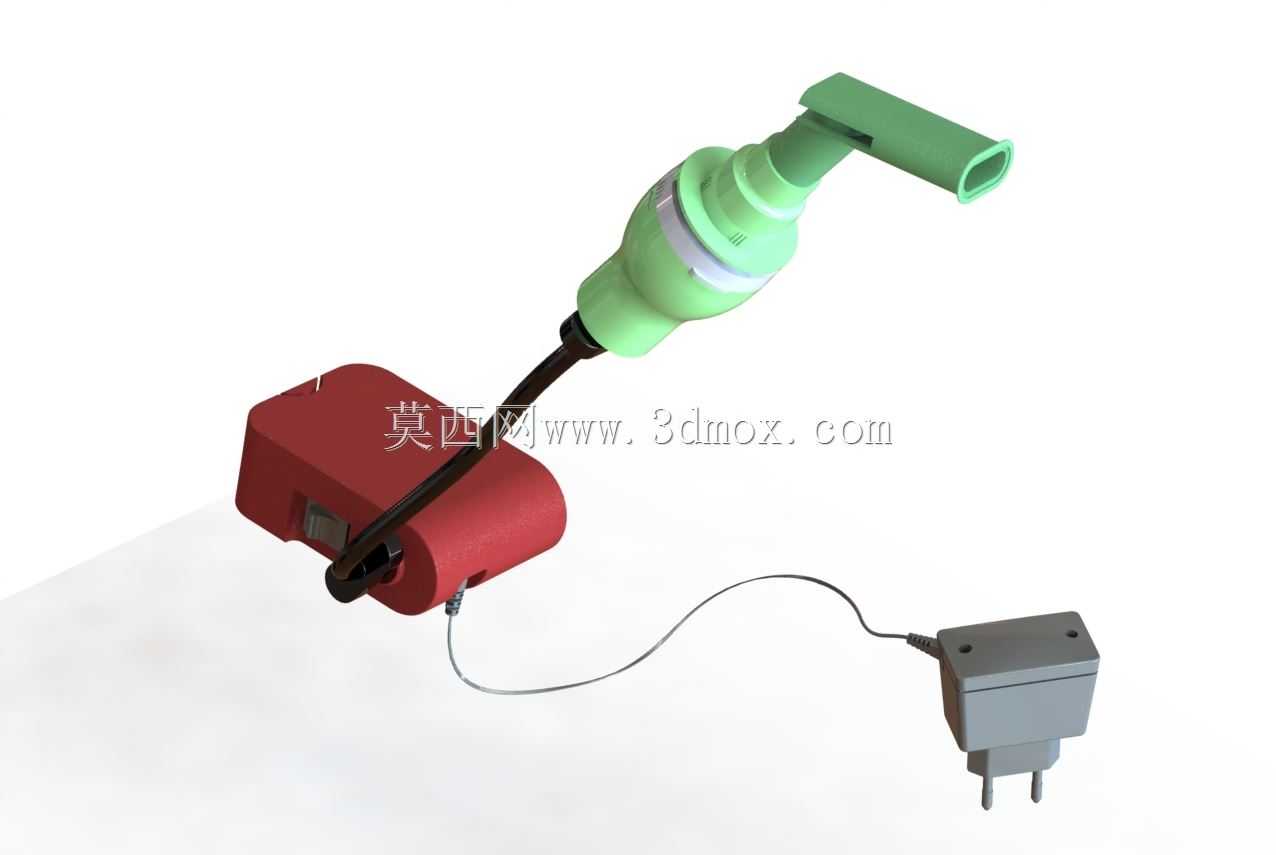

从结构设计逻辑来看，机身压缩单元采用卧式紧凑布局，将压缩泵体、散热结构、电源适配模块整合在红色注塑机身内，机身外壳做了圆弧过渡处理，避免尖锐棱角磕碰，底部预留防滑胶垫安装位，放置在桌面时可抵消压缩泵工作产生的轻微振动，不会出现滑移问题。机身侧面预留电源接口与雾化管路输出接口，接口处做了防呆结构，管路插装后可实现可靠密封，避免气压泄漏影响雾化效率。

雾化杯组件采用弯角出雾设计，绿色雾化杯外壳采用医用级注塑材质，内部集成导流块、撞针、药液仓结构，药液仓的容量刻度区间适配常规单次雾化给药剂量，无需额外量取即可完成配药，出雾口的弯角结构可适配面罩、咬嘴两类常用雾化接入配件，用户可根据使用习惯自主更换。连接机身与雾化杯的柔性管路采用耐弯折橡塑材质，常规弯曲状态下不会出现气路堵死问题，管路两端的快插接头可实现徒手拆装，便于后期清洁更换。

电源模块采用外置墙插式设计，将变压、整流电路与机身压缩单元分离，既缩小了主机机身的体积重量，也避免电路模块工作产生的热量传导至药液仓影响药液性质，电源插脚采用国标两插结构，适配常规家用墙面插座，电源线长度预留了足够的操作冗余，用户在坐姿状态下使用时无需额外搭配插排。

安装边界层面，主机机身的长宽尺寸控制在单手握持可搬运的范围内，放置时仅需占据桌面A5纸大小的区域，雾化杯组件与管路拆卸后可整体放入常规家用收纳盒，不会占用过多储物空间。整机的装配结构采用卡扣加少量螺丝的固定方式，外壳拼接缝处做了错位密封处理，可阻挡日常使用时的药液泼溅、灰尘进入内部泵体结构，日常维护仅需定期更换雾化杯耗材、清洁管路内壁即可，无需对主机内部做复杂拆解维护。
