适配3D打印的踝足矫形支撑器具结构

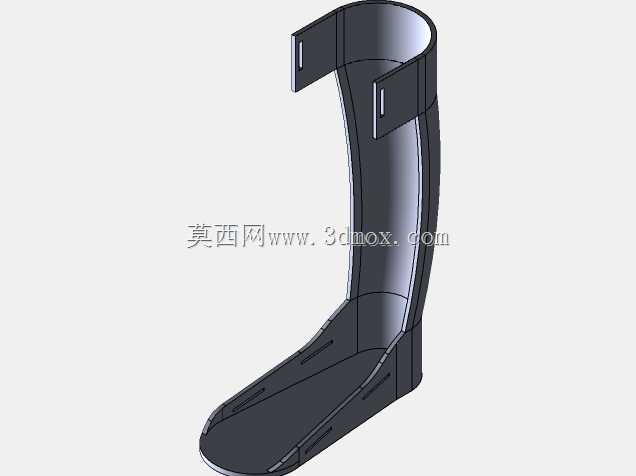

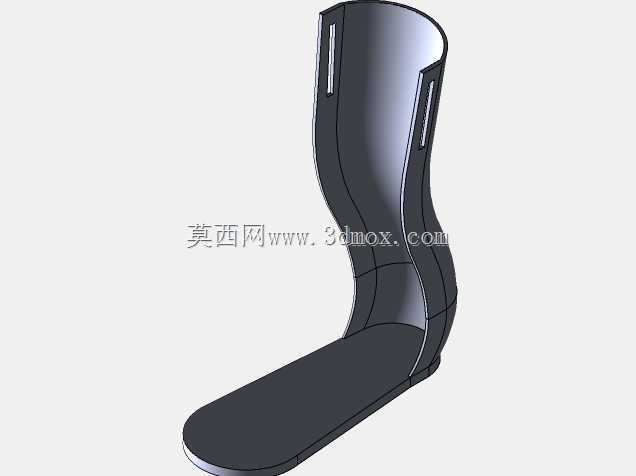

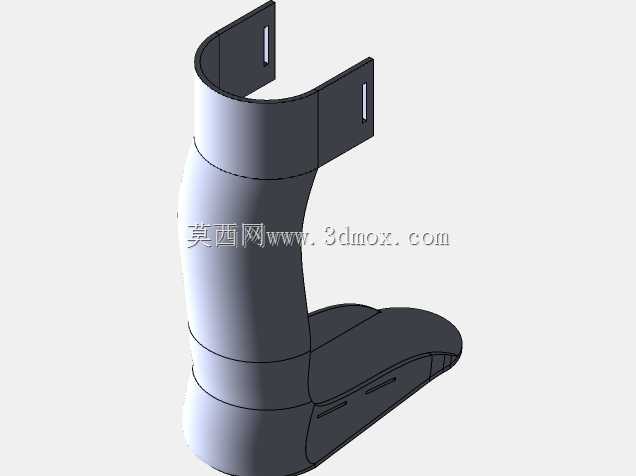

这款踝足矫形支撑结构，主要面向下肢运动功能障碍人群的日常康复与行动辅助场景，可适配3D打印或CNC切削两种主流加工方式落地生产，无需额外开模就能快速完成单件定制，适配不同用户的个体化肢体尺寸需求。从实际使用场景来看，该结构属于被动式踝足矫形辅具，核心作用是在用户站立、行走过程中为踝关节与足部提供稳定的支撑限位，避免足下垂症状引发的行走磕绊、踝关节受力异常问题，同时能对足部力线进行适度矫正，缓解长期异常受力带来的关节磨损、肌肉代偿问题，适用于脑卒中后康复、腓总神经损伤、轻度足内外翻等需要踝部固定支撑的场景。设计层面参考了成年男性平均踝足尺寸参数构建基础模型，整体采用一体化流线型构型，从小腿后侧包覆区域平滑过渡到足底承托部分，没有突兀的棱角与结构突变，既能够保证与肢体贴合时的佩戴舒适度，也能避免应力集中导致的结构断裂风险。小腿包覆段两侧开设的长条形开槽，一方面是为了适配绑带穿过实现与小腿的固定绑定，另一方面也能通过开槽调整局部结构刚度，在保证支撑强度的前提下提升结构韧性，适配行走过程中小腿与踝部的小幅活动角度，不会出现过度刚性约束带来的行动受限问题。足底部分采用全掌式平板承托构型，边缘做了圆弧过渡处理，能够完全贴合普通鞋履的内部轮廓，穿戴后可以直接搭配日常鞋履使用，不需要定制专用鞋具。安装边界方面，该结构的小腿包覆段高度控制在小腿中下三分之一位置，不会对膝关节活动造成干涉，足底厚度控制在常规鞋垫厚度区间，不会过度抬高足跟影响行走时的力线平衡，整体壁厚经过梯度优化，在小腿受力较大的后侧区域适当增加壁厚，在足底边缘等非核心受力区域做适度减薄，兼顾结构强度与成品重量，长时间佩戴也不会产生明显的负重感。结构整体没有额外的活动铰链与可拆卸部件，一体化成型的设计能够大幅降低后期维护成本，也避免了小部件脱落带来的使用风险，表面光滑无凸起，穿戴时不会摩擦皮肤造成压伤，用户可以根据自身需求在结构内侧加装柔性衬垫进一步提升佩戴舒适度。
