汽车转向系统专用柱支撑支架结构

　　在乘用车辆转向系统的装配链路里，转向柱支架是承担转向管柱定位、载荷分散、周边传感组件安装基准的核心结构件，日常工况下需要同时承接转向操作传递的径向扭矩、车辆行驶过程中车架传导的持续振动，以及转向柱周边信号组件的安装固定需求，其结构合理性直接影响转向操作的手感一致性与长期使用的结构可靠性。

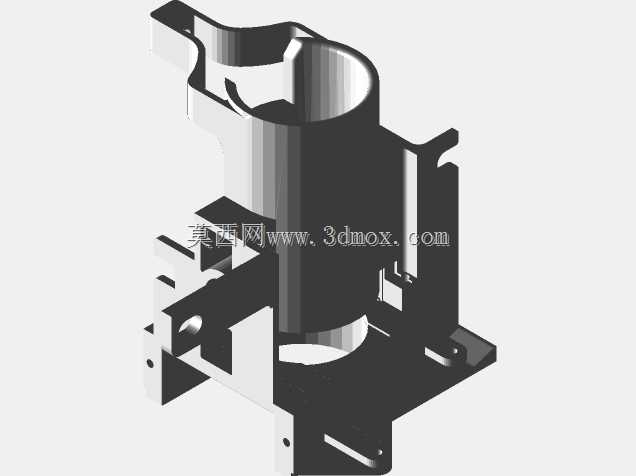

　　从实际装车场景来看，这类支架多布置于驾驶舱前部防火墙与仪表台内部骨架的衔接位置，上部的半开放抱箍结构直接与转向柱的柱身配合，不需要完全整周包裹柱体，既可以通过抱箍的抱紧力限制转向柱的径向窜动，又能预留足够的装配调整余量，适配不同车型转向柱的安装角度微调需求，避免整周抱箍结构带来的装配公差适配性差的问题。下部的多安装耳座结构，每个耳座上都预制了对应的安装过孔，可直接通过螺栓与车身前部的安装钣金固定，不同位置的耳座分散承担转向柱传导的各个方向载荷，避免应力集中在单一安装点导致的长期使用后支架开裂问题。

　　设计这类支架的时候，首先要考虑的是安装边界的适配性：抱箍的内径尺寸需要匹配对应规格转向柱的外径，抱箍开口处的预留间隙要满足装配时的抱紧量需求，同时要保证抱紧后不会对转向柱内部的转向轴转动产生额外干涉。下部各个安装耳的孔位坐标，需要严格匹配车身钣金上的预装孔位，孔位公差控制在合理范围内，避免装配时出现孔位错位导致的强制装配问题，强制装配带来的内应力会在车辆长期振动工况下快速释放，最终导致支架变形甚至断裂。

　　支架侧面延伸出的多个凸台与卡槽结构，是专门为转向系统配套的信号传感组件预留的安装位，这类传感组件需要紧贴转向柱布置才能准确采集转向角度、转向扭矩等运行信号，支架上的安装位不需要额外增加转接件就可以直接固定传感器，既减少了装配工序，又能保证传感器的安装位置精度，避免信号采集出现偏差。支架主体的壁厚设计需要兼顾强度与轻量化需求，在载荷传递的主要路径上适当增加壁厚，在非主要承力的区域做局部的减重挖空，在保证结构强度满足振动、冲击工况要求的前提下，尽可能降低零件自身重量，符合整车轻量化的设计趋势。

　　从加工适配性角度，这个结构的几何形态完全适配3D打印与CNC数控加工两种工艺路线：如果是用于车辆维修替换场景，可以直接通过3D打印快速制作单件，不需要开模，大幅降低维修替换的成本，打印时可以根据实际安装的间隙需求对支架的安装尺寸做微幅缩放调整，适配不同磨损程度的原车安装位；如果是小批量装车配套，则可以采用CNC加工的方式制作，结构上没有复杂的倒扣特征，加工时的装夹与走刀路径都比较容易规划，加工后的零件强度一致性更好，能够满足批量装车的性能要求。

　　实际使用过程中，这类支架最常见的失效形式是长期振动导致的耳座根部开裂，或是抱箍位置变形导致转向柱松旷，因此在结构设计时，在各个耳座与主体衔接的位置都做了圆弧过渡处理，避免直角衔接带来的应力集中问题，抱箍位置的加强筋结构从抱箍外壁一直延伸到支架主体的底板位置，将抱箍承受的载荷直接传导到下部的安装平面，大幅提升抱箍位置的结构刚性，避免长期受力后出现抱箍张开变形的问题。支架上的所有安装孔位都做了沉孔设计，螺栓装配后螺栓头不会突出支架表面，避免和周边的仪表台内部线束、其他内饰组件产生干涉，同时沉孔结构也能起到一定的导向作用，提升装配时的螺栓对位效率。
