乳腺钼靶检查X线摄影设备结构设计

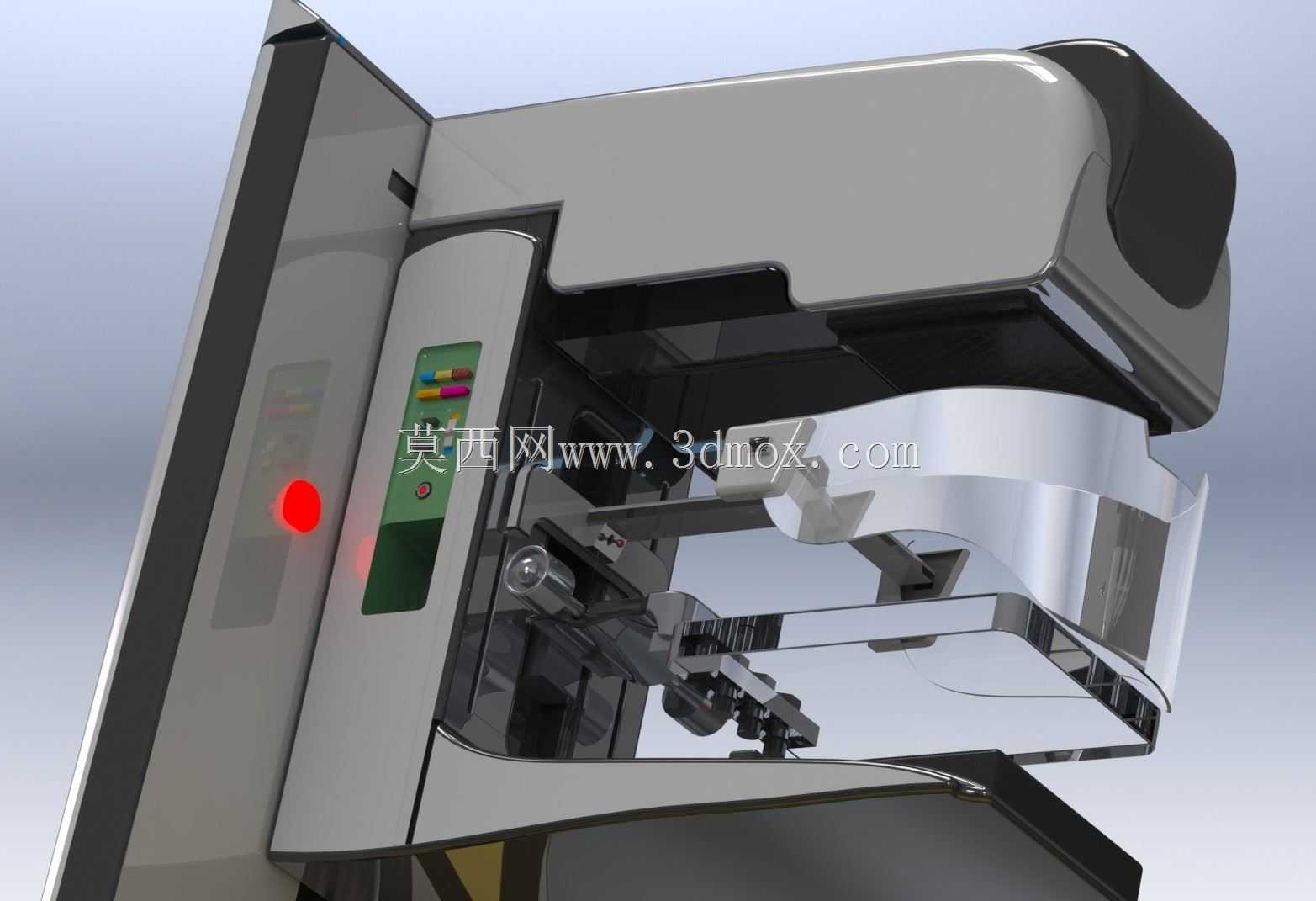

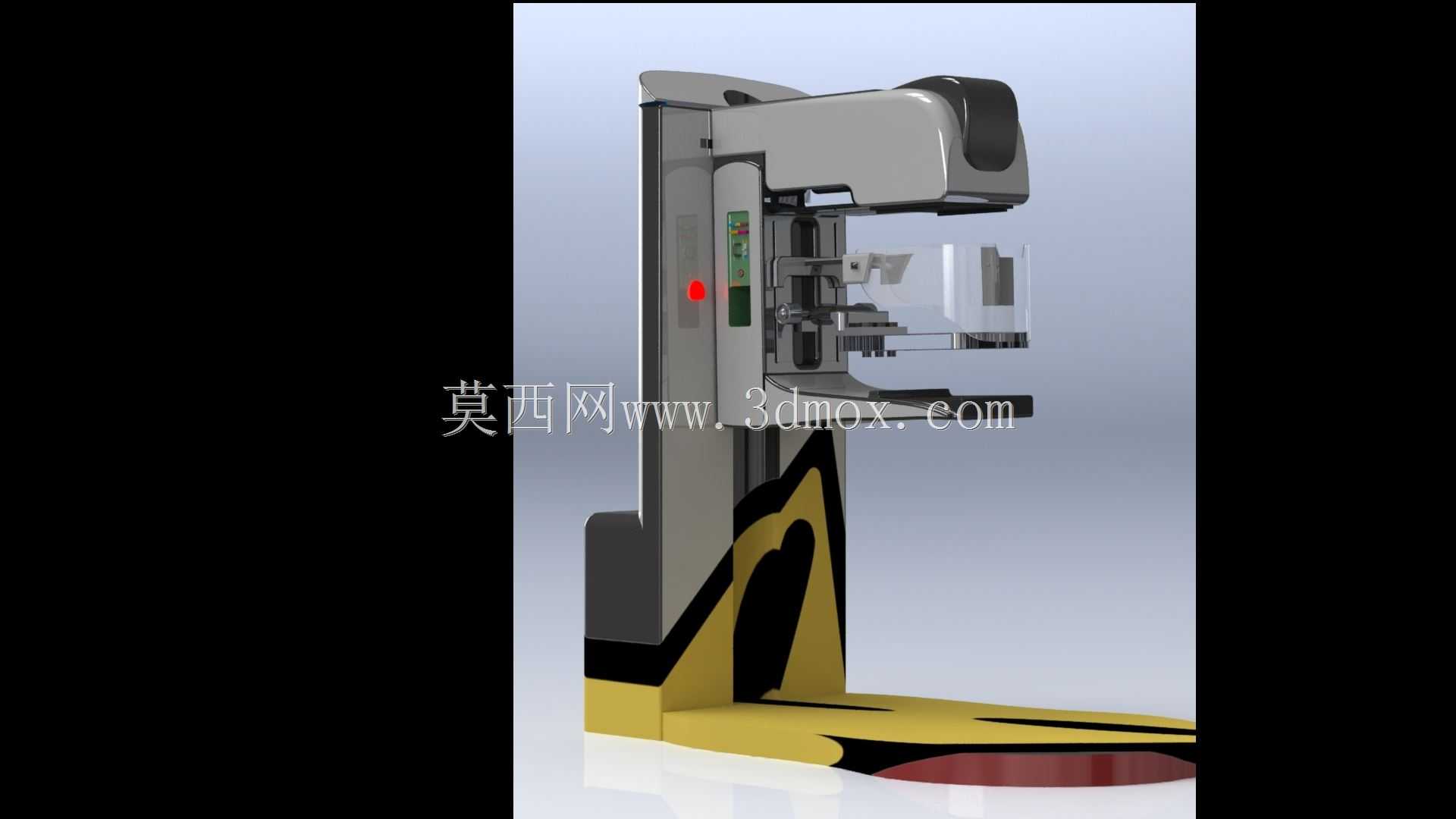

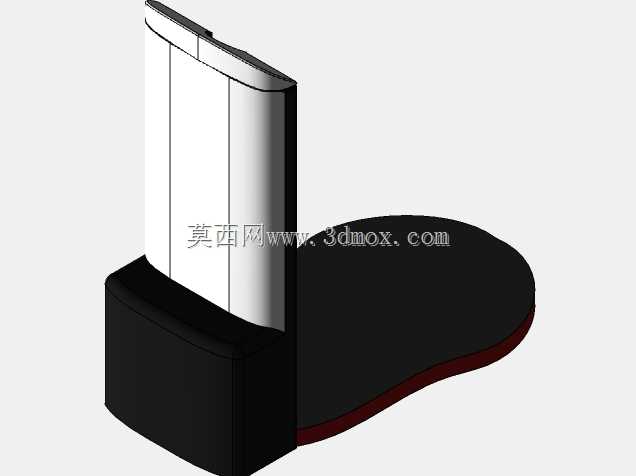

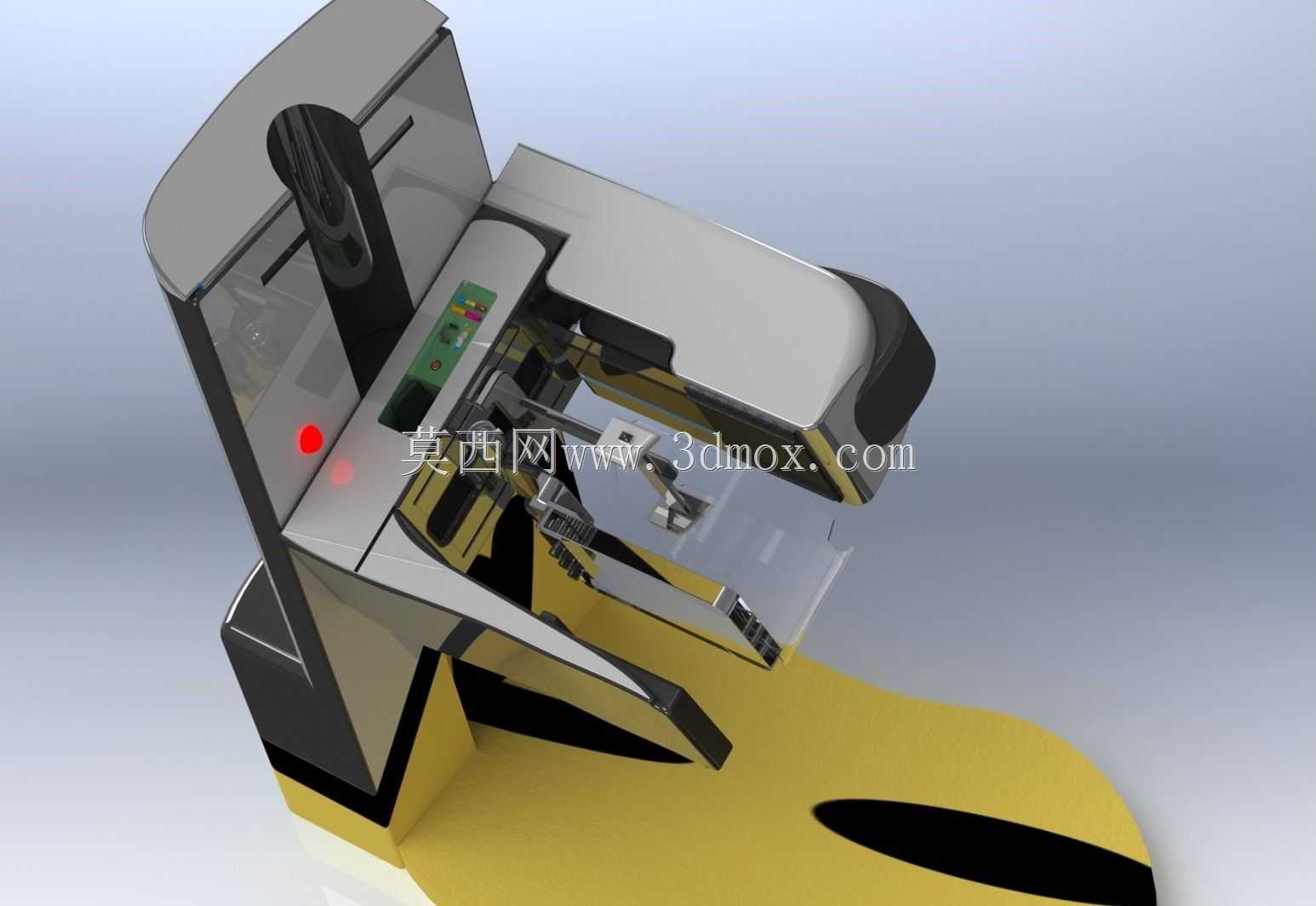

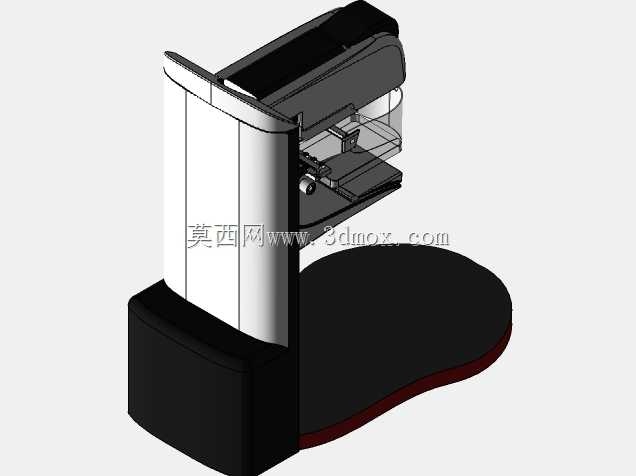

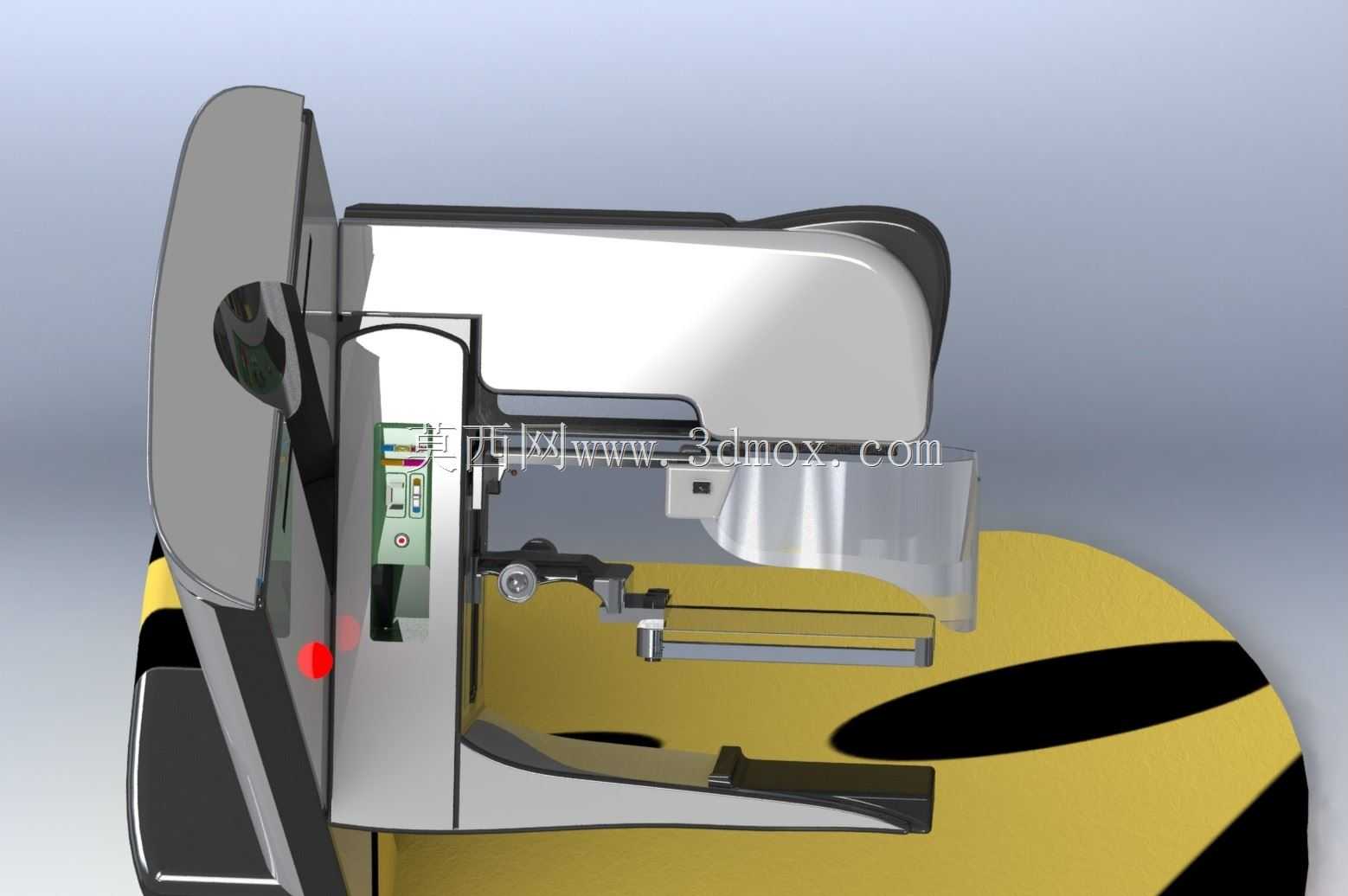

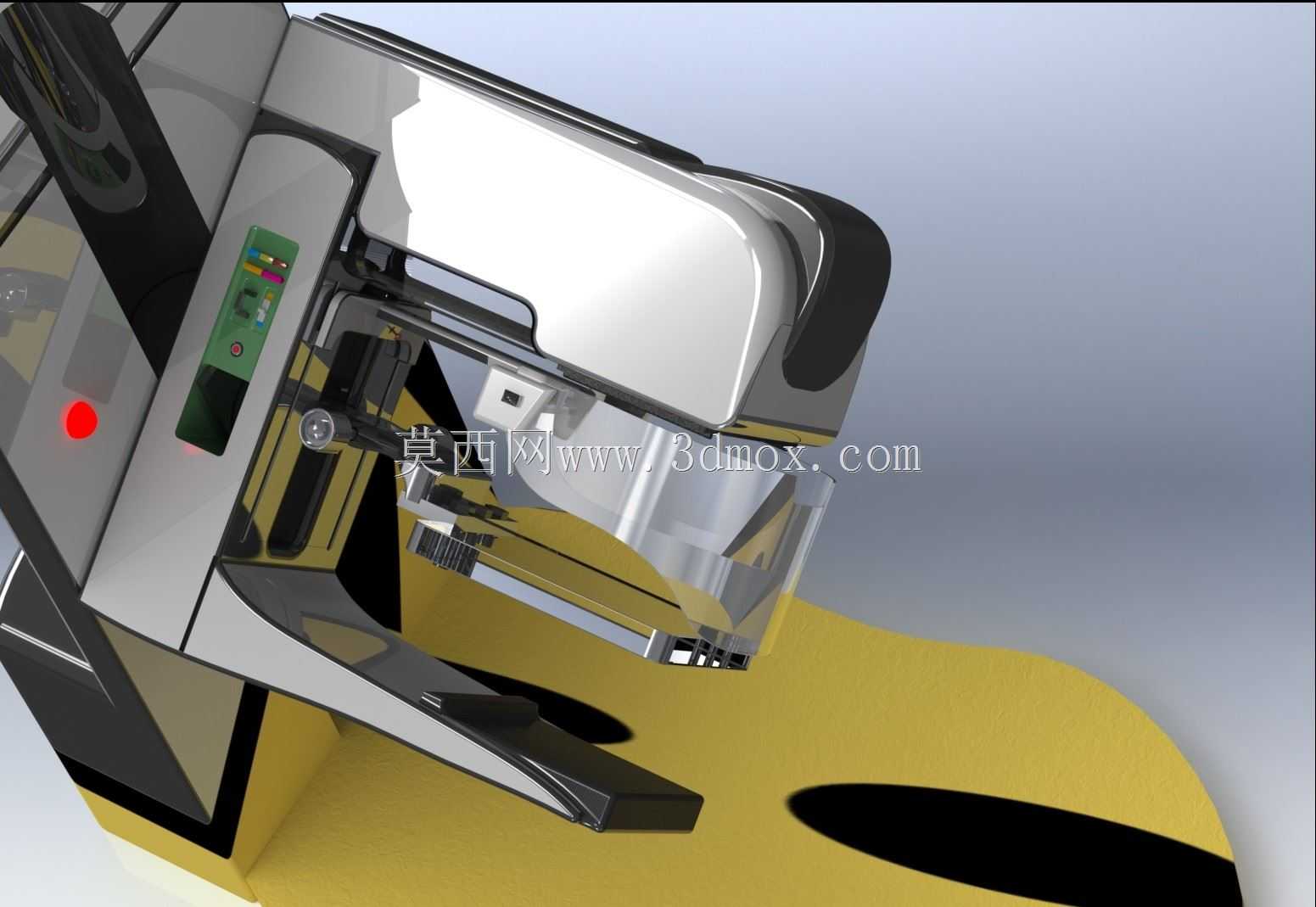

　　这款乳腺X线摄影设备的三维结构设计，完全围绕临床乳腺筛查的实际操作场景展开，核心服务于乳腺疾病的早筛环节，尤其是针对临床中高发的乳腺恶性病变早期征象识别，通过低剂量X线透射成像，捕捉乳腺组织内的微钙化灶、异常肿块等肉眼难以直接辨别的病理特征，为临床诊断提供可靠的影像依据。从结构设计逻辑来看，设备整体采用立式悬臂布局，将X线发生组件、压迫板机构、影像接收平台整合在同一垂直支撑臂上，支撑臂底部与设备主机基座刚性连接，基座内部集成高压发生单元、控制电路与散热模块，整体安装边界控制在1.2米见方的地面范围内，垂直方向最高伸展高度不超过2.2米，适配常规放射科检查室的空间层高与布局要求，无需额外改造场地承重或预留特殊安装空间。

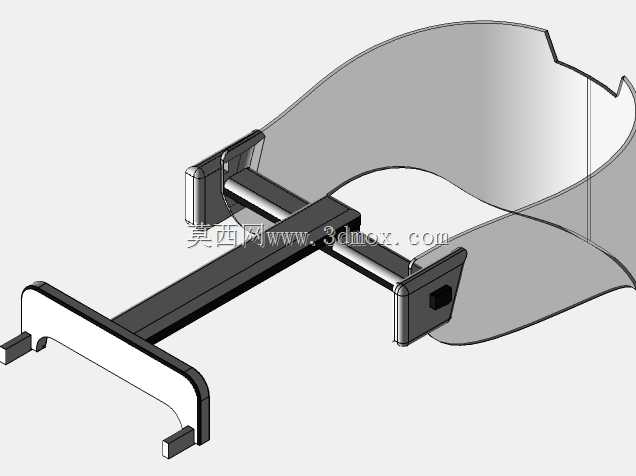

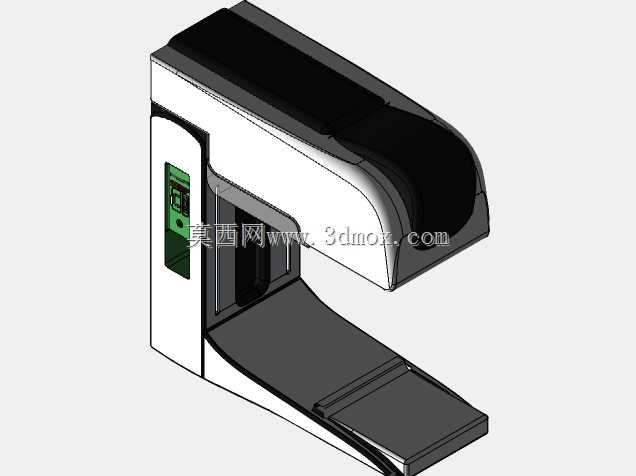

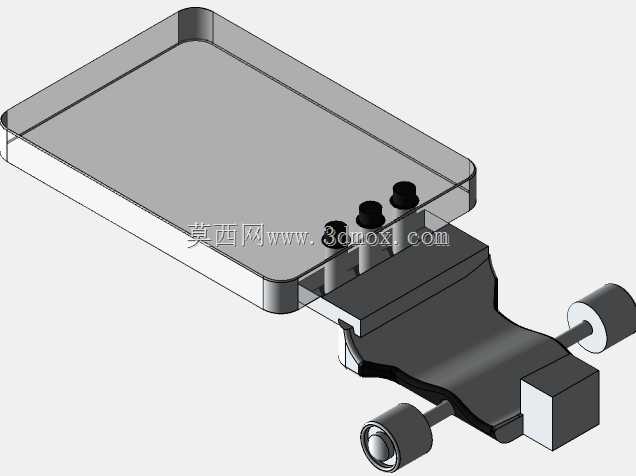

　　设备的功能模块设计完全贴合临床操作流程：可多角度偏转的C型悬臂结构，能实现头尾位、内外斜位等常规乳腺摄影体位的快速切换，无需受检者大幅度调整站姿；压迫板组件采用伺服驱动的缓降结构，可根据受检者乳腺组织厚度自动调整压迫力度，既保证乳腺组织被均匀压薄以降低X线散射、提升影像清晰度，又能通过压力反馈机制避免过度压迫带来的不适；操作面板设置在设备侧方的易操作区域，技师可在站位状态下完成参数调整、曝光触发、压迫板释放等全流程操作，无需反复移动位置。外形设计上采用圆弧过渡的包覆式外壳，所有外露结构均做圆角处理，避免检查过程中磕碰受检者，外壳材质选用易清洁的医用级ABS板材，适配医疗机构日常消毒擦拭的使用需求。

　　影像接收平台与X线球管的对中精度在设计时做了严格公差控制，保证X线中心线垂直对准接收面板中心，偏移量控制在0.5mm以内，避免影像出现几何畸变影响诊断判断。设备侧面预留的检修口采用快拆结构，日常维护时无需整体拆解外壳，即可完成核心部件的检测与更换，降低运维的时间成本。从建模细节来看，所有运动副的连接结构、线束走向、安装孔位都做了1:1还原，可直接用于设备的结构验证、装配干涉检查，也能作为医疗设备选型阶段的结构参考，帮助设计人员快速掌握这类医用诊断设备的布局逻辑与功能实现方式，规避结构设计中容易出现的运动干涉、操作盲区等问题。
