小腿截肢适配运动型假肢结构设计

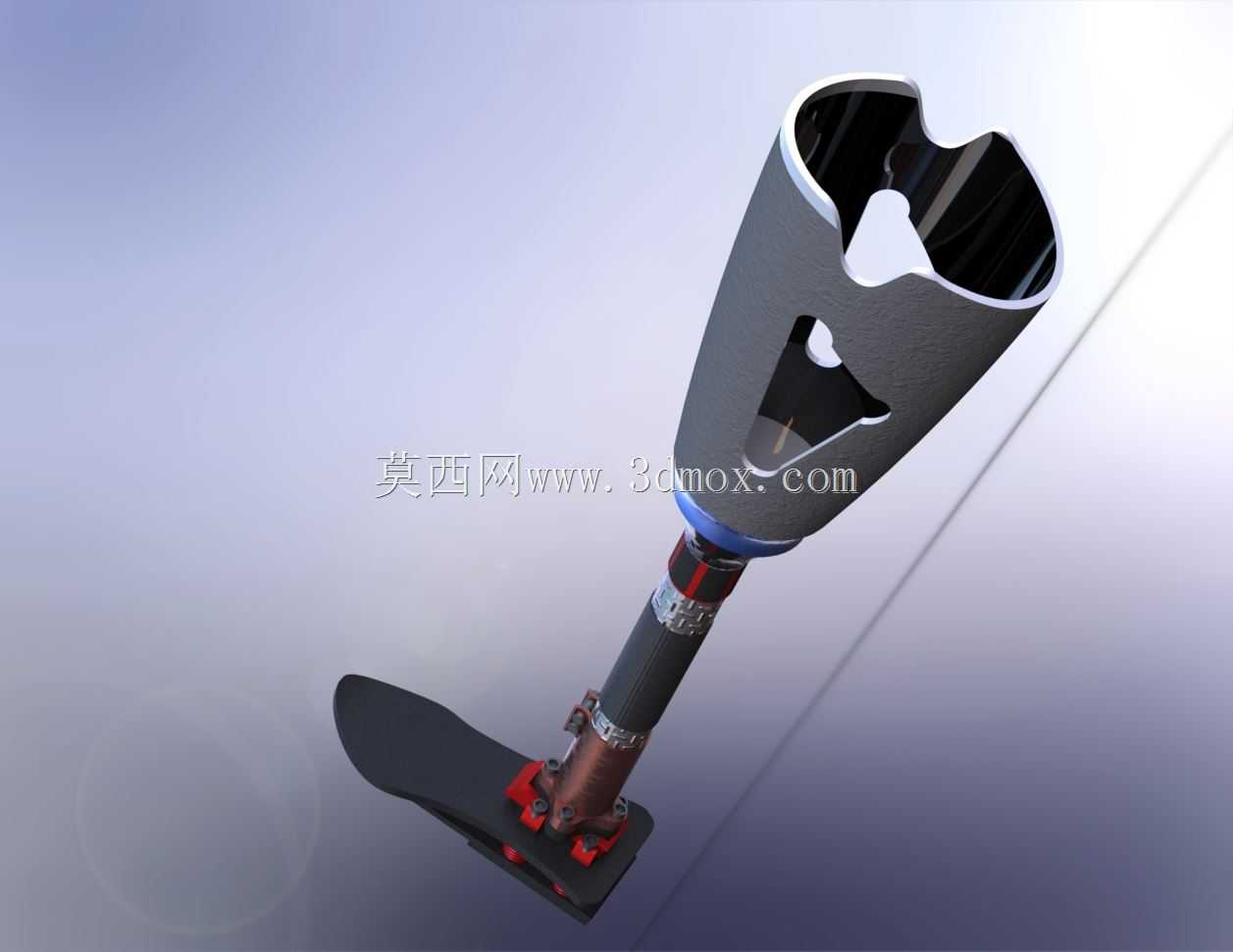

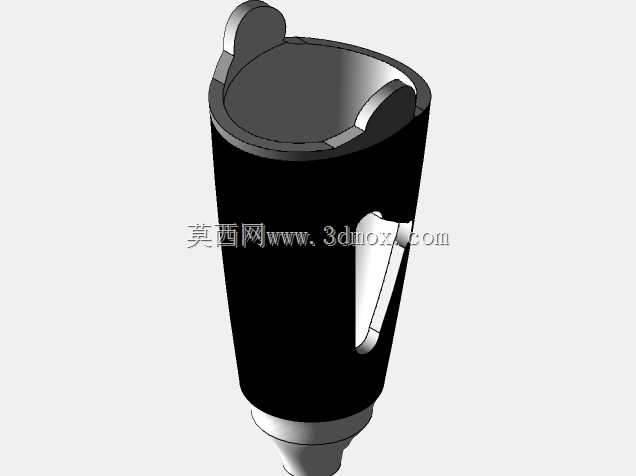

　　这款下肢假肢的结构设计，核心面向小腿截肢用户的日常出行与轻量运动场景，适配残肢长度在12cm至22cm区间的膝下截肢人群，接受腔采用一体化镂空成型结构，在保证与残肢贴合包裹度的前提下，通过三处非对称镂空设计削减整体自重，同时提升接受腔表面的空气流通性，避免长期穿戴产生的闷热积汗问题。接受腔与连接管的衔接部位设置了周向角度微调结构，可根据用户的残肢生长角度、行走习惯在正负8度范围内调整力线角度，避免长期穿戴出现的受力偏移引发的关节磨损问题。

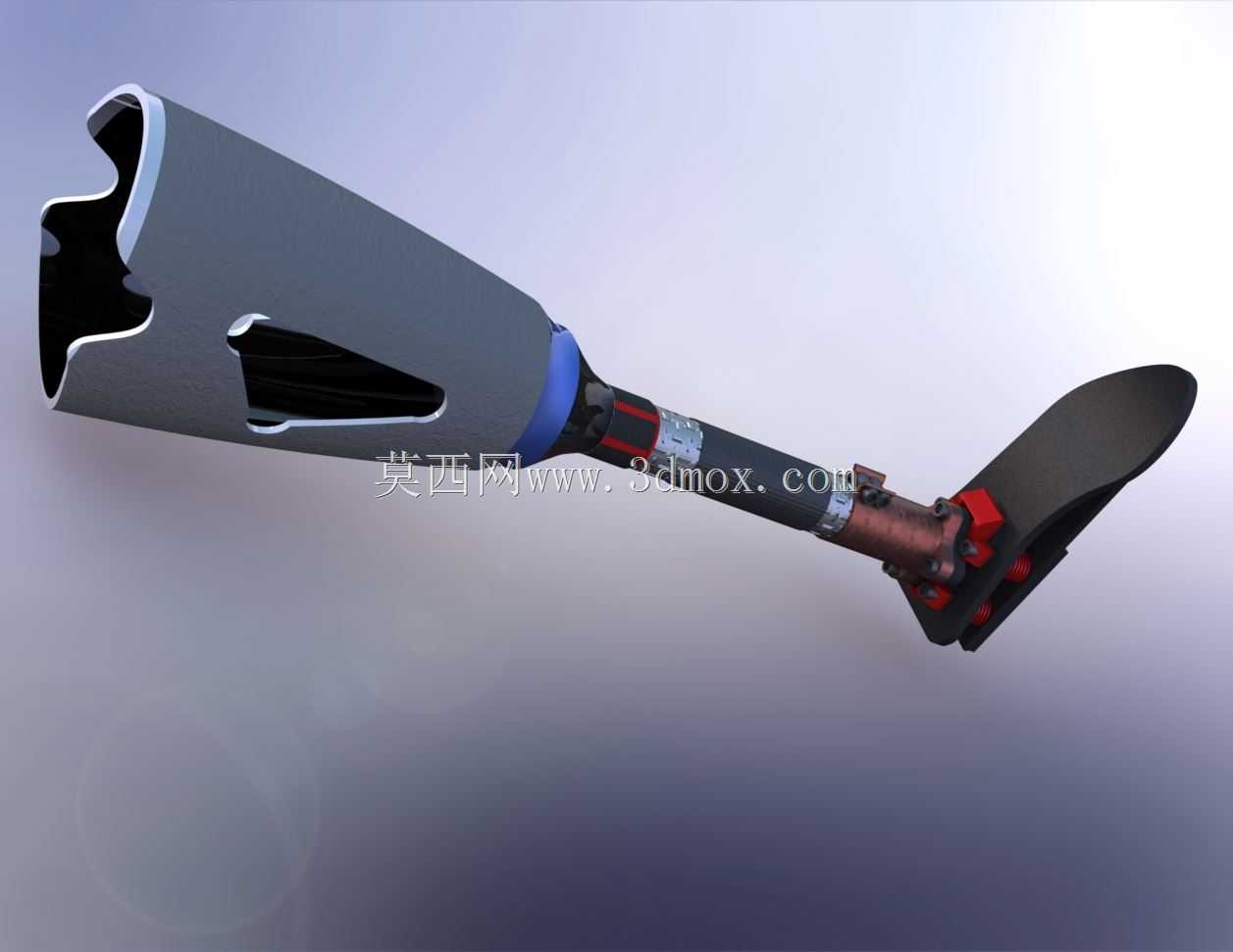

　　连接支撑段采用碳纤维管与钛合金转接件组合的结构，碳纤维管主体负责承担行走过程中的轴向压载荷，钛合金转接件通过锥面过盈配合与碳纤维管连接，既保证连接强度，又能将整体自重控制在1.2kg以内，相比传统全金属结构的假肢重量降低35%左右。连接段中部集成了阻尼缓冲模块，可根据用户体重在60kg至100kg区间调整缓冲阻尼系数，行走过程中可吸收足跟触地时产生的30%左右的冲击载荷，减少冲击力传递至残肢引发的不适感。

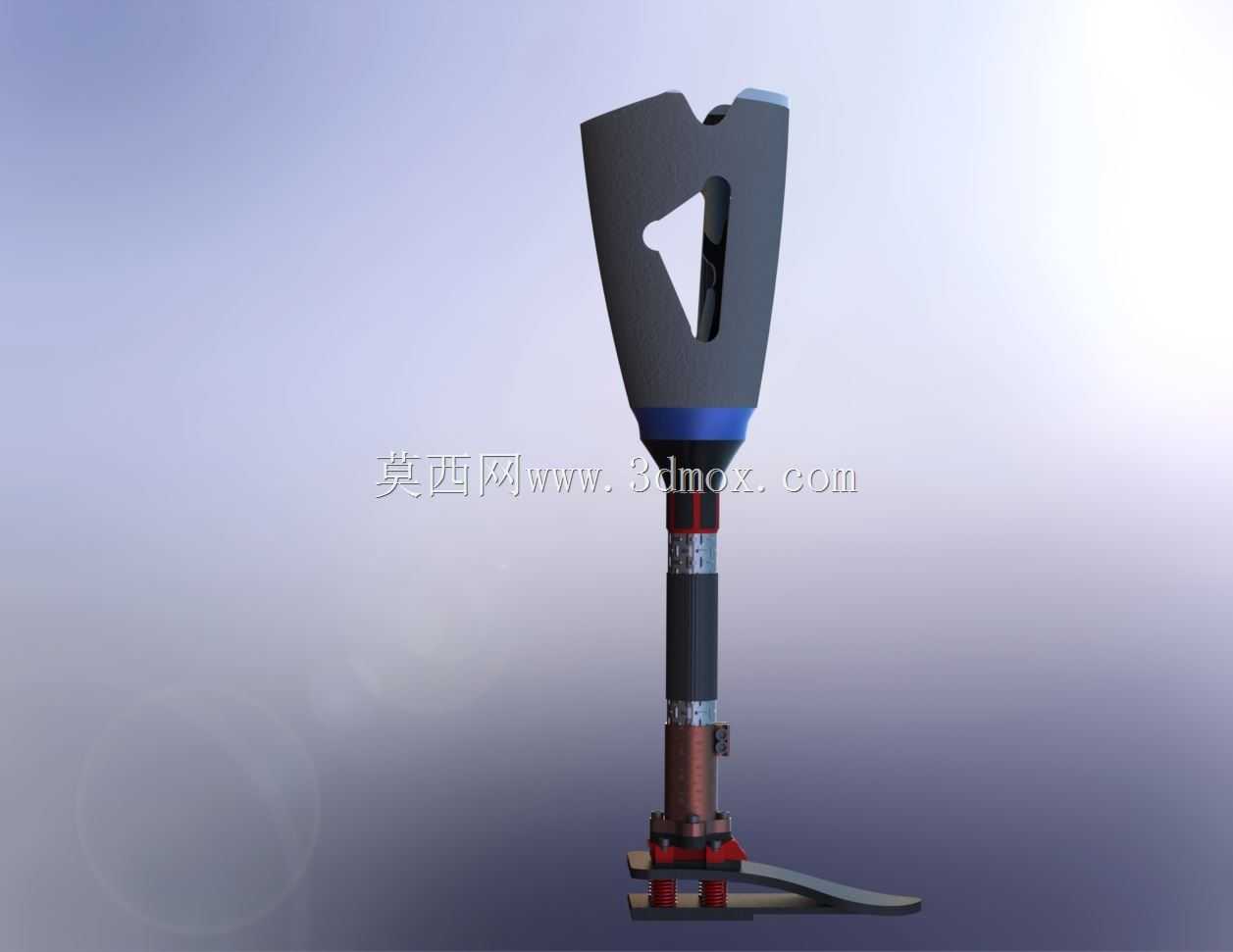

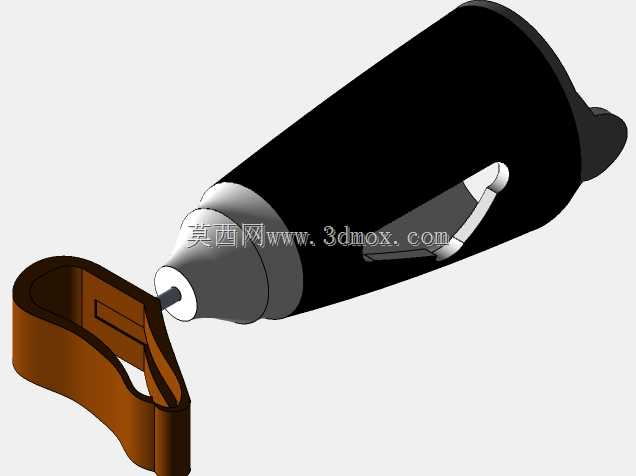

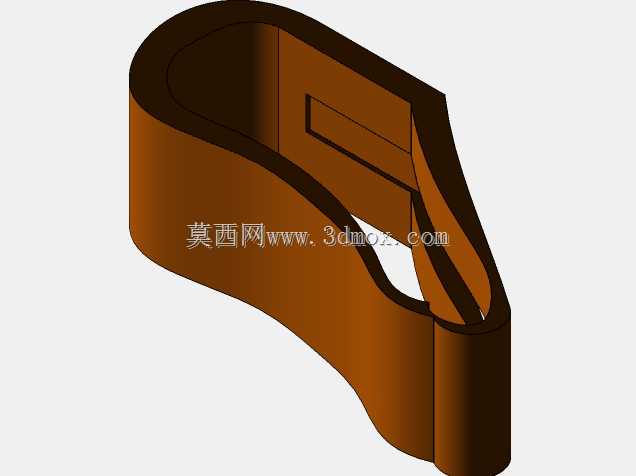

　　足部采用碳纤维储能脚板设计，脚板的弧形轮廓经过步态周期受力优化，在足跟触地阶段可通过结构形变吸收冲击，在足蹬离阶段可释放储存的弹性势能辅助用户向前发力，适配平地行走、缓坡攀爬、慢跑等多种运动场景。脚板与连接管的衔接部位设置了快拆结构，无需额外工具即可完成足部组件的更换，方便用户根据不同使用场景更换日常行走脚板、运动专用脚板等不同配件。

　　设计过程中重点平衡了结构强度与自重的关系，所有金属承力部件均经过有限元受力仿真验证，在1500N垂直静载荷、300N侧向扭转载荷的测试工况下，最大结构变形量不超过0.8mm，满足日常使用的强度要求。接受腔的边缘做了圆弧翻边处理，翻边厚度控制在2mm，避免穿戴过程中边缘对残肢皮肤造成压伤。整体结构的安装边界充分考虑了用户穿戴后的轮廓尺寸，连接管的长度可在20cm至32cm区间内调整，适配不同身高用户的下肢长度比例，保证穿戴后双侧下肢长度差控制在5mm以内，避免长期行走引发的骨盆倾斜、脊柱侧弯等继发性问题。

　　针对户外使用场景，所有外露金属部件均做了阳极氧化防腐处理，可抵御日常雨水、路面泥水的腐蚀，连接部位的密封结构可阻挡粉尘、砂砾进入铰接缝隙，降低日常维护的频率。接受腔的内壁预留了柔性衬垫安装槽，可搭配不同厚度的硅胶衬垫使用，适配残肢围度在术后康复期的细微变化，延长接受腔的适配使用周期。整体结构没有多余的外露突出部件，穿戴后可被常规裤装完全覆盖，兼顾使用功能与外观的简洁性。
