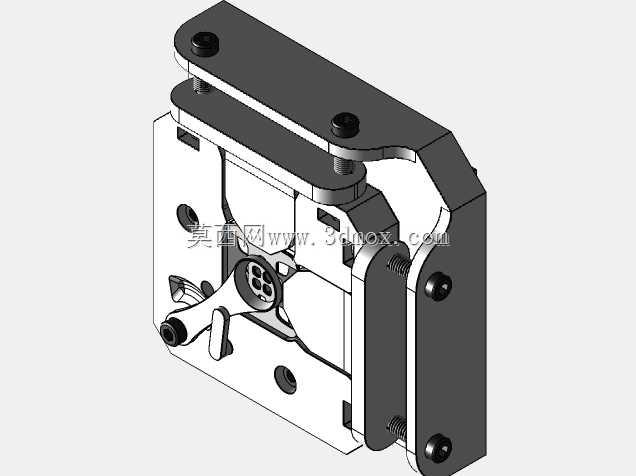

颅骨板加工用激光微点焊定位夹具

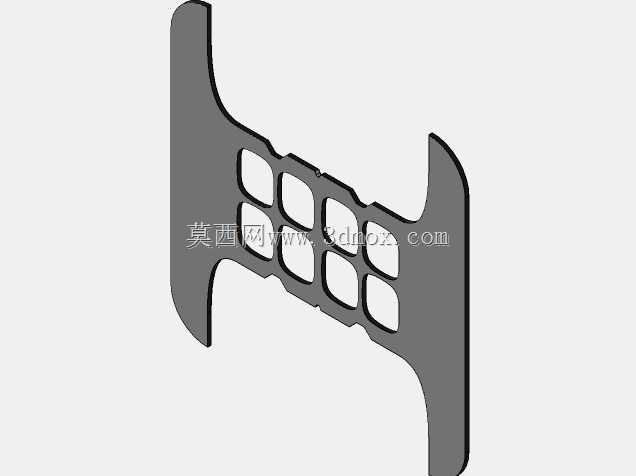

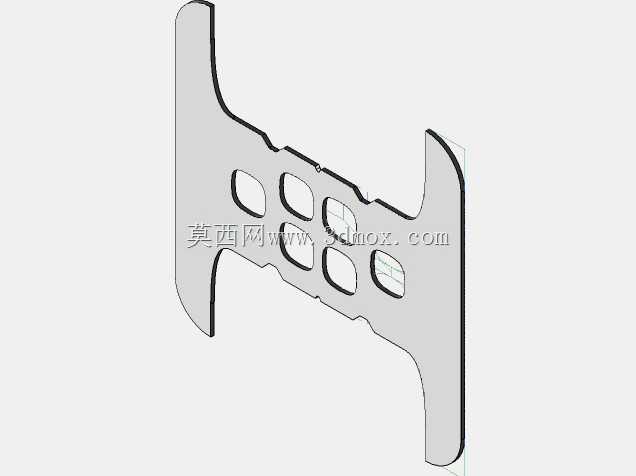

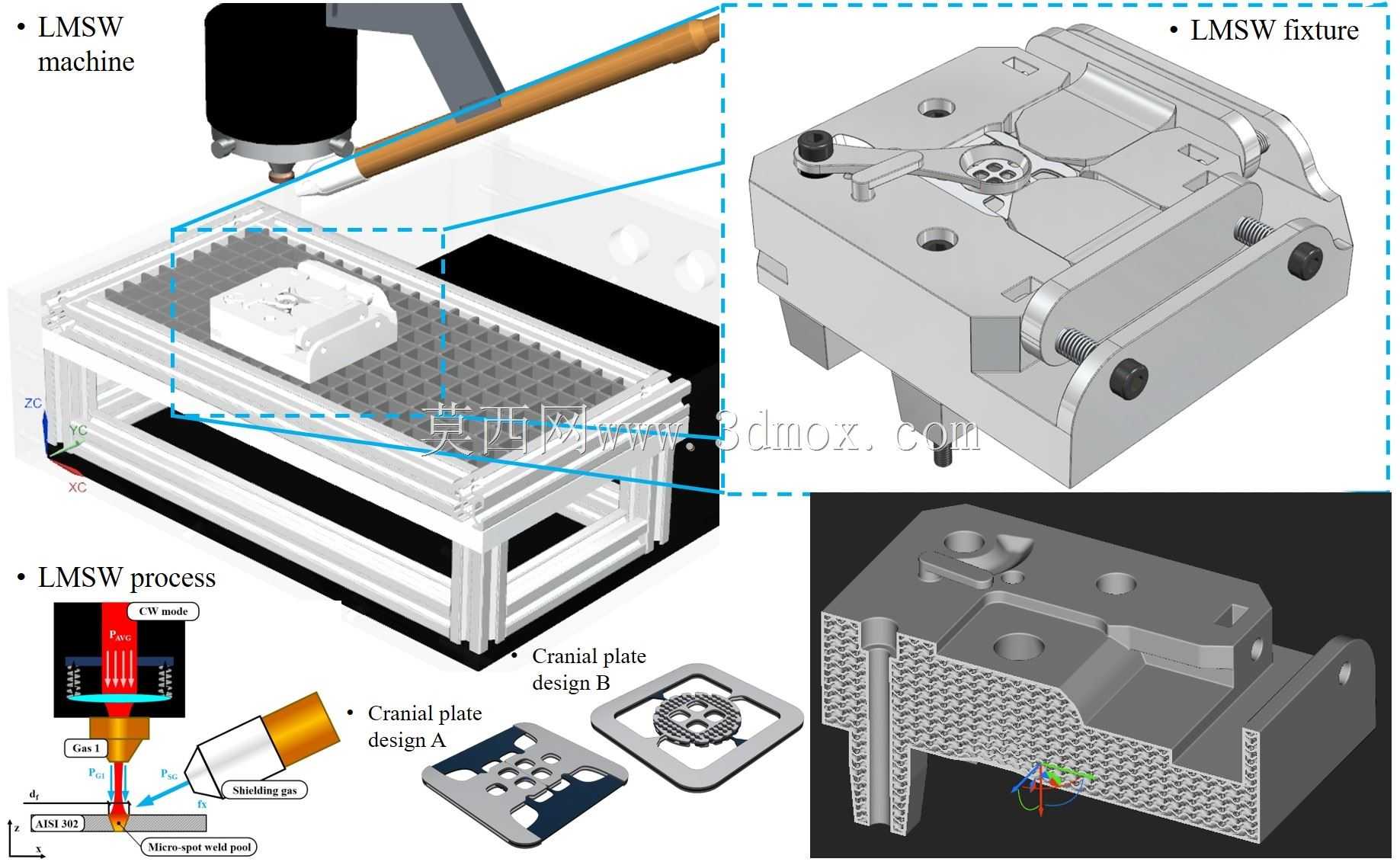

　　在医用金属植入物加工领域，颅骨板的微点焊工序长期存在焊点位置一致性差、薄板焊接易变形的痛点，这套激光微点焊夹具正是针对该类精密加工场景开发的定位工装。从实际产线适配来看，该夹具可直接配套桌面级激光微点焊设备使用，核心作用是在批量加工奥氏体不锈钢薄板颅骨板时，为待焊板材提供稳定的定位基准，消除人工装夹带来的位置偏差，保证每一次微点焊的焊点位置重复精度满足医用植入物的加工要求。

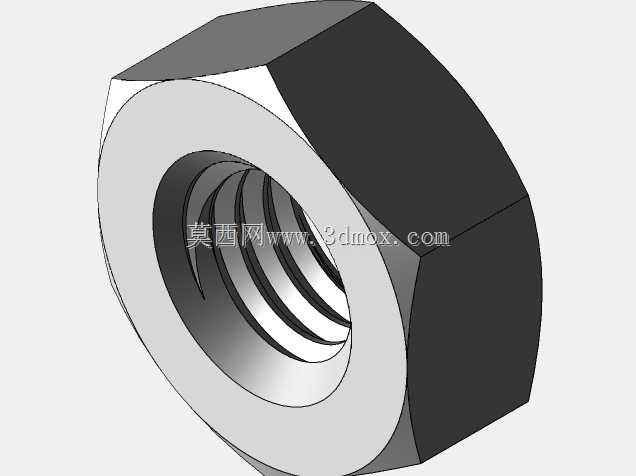

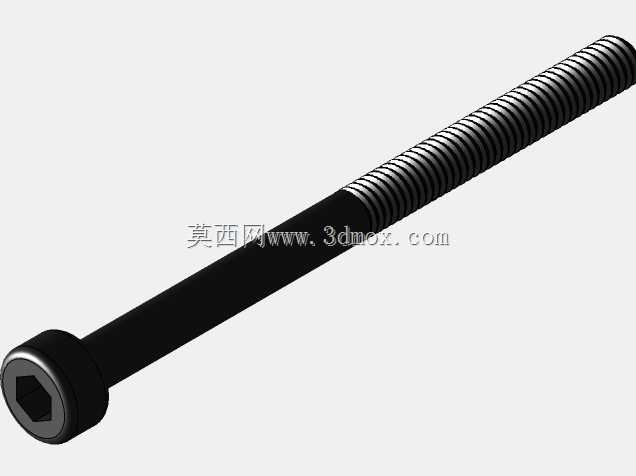

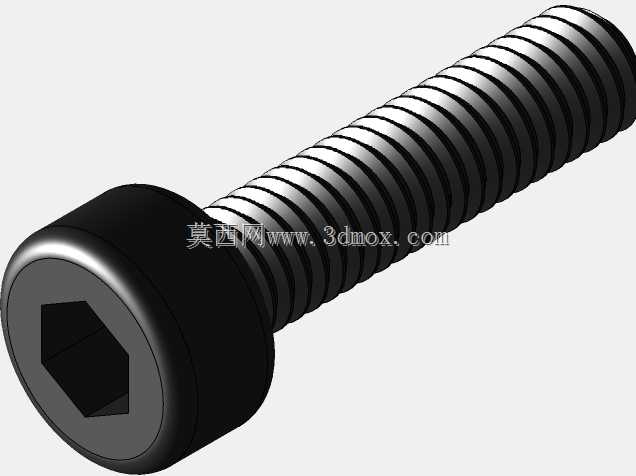

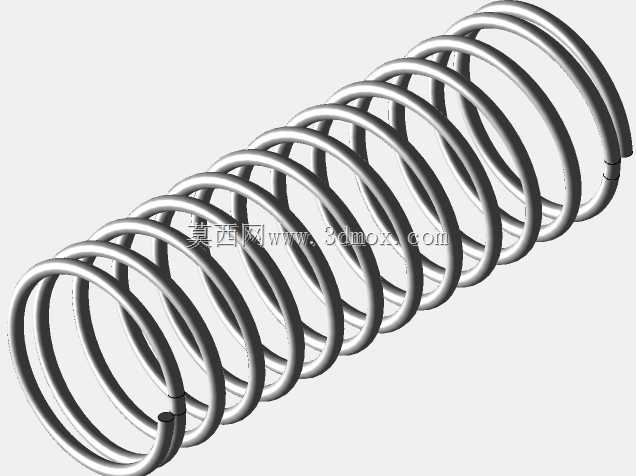

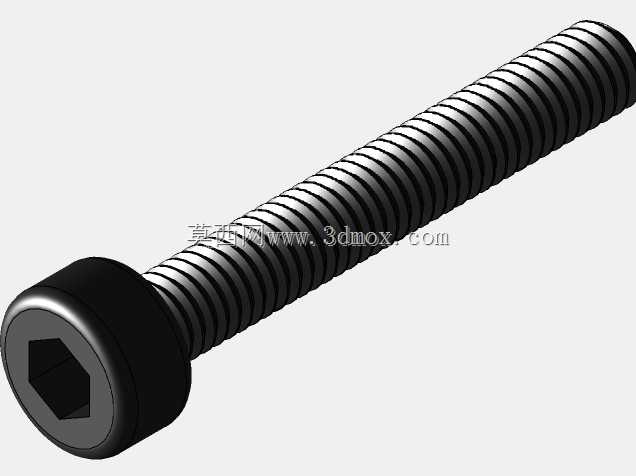

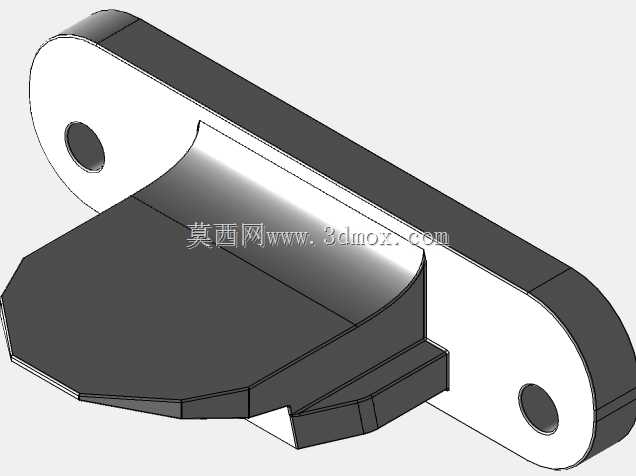

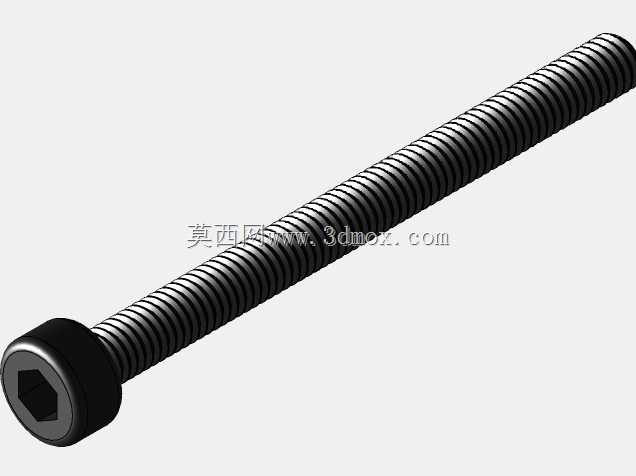

　　设计阶段充分考虑了医用植入物小批量多规格的加工特性，夹具主体采用分体式快换结构，针对不同设计形态的颅骨板预留了对应的定位型面，装夹时通过侧面的紧定螺钉配合弹性压块实现板材固定，既避免刚性压装造成薄板变形，又能在焊接过程中抵消激光热输入带来的板材微形变，保证焊点区域的贴合度。夹具的安装基准面做了平面度公差控制，可直接固定在激光点焊设备的工作平台上，整体外廓尺寸适配常规桌面激光加工设备的工作行程范围，不需要对原有设备的工作台做额外改造即可完成安装。

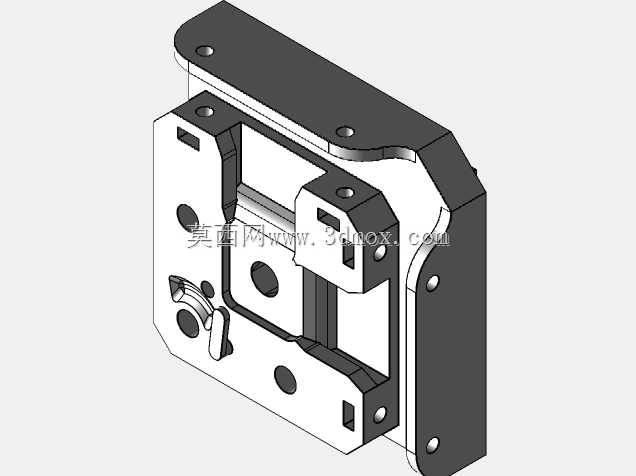

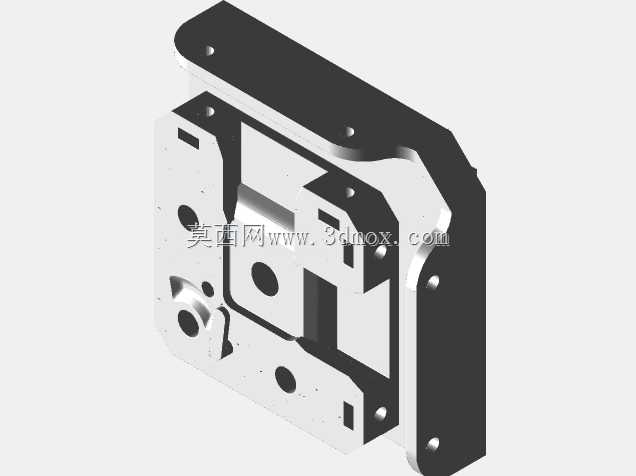

　　夹具的定位型腔完全匹配颅骨板的外形轮廓，待焊板材放入型腔后即可完成初定位，压合机构的施力点避开所有焊点加工区域，不会对激光光路造成遮挡。考虑到加工过程中的排屑与散热需求，夹具的定位型面做了微小的网格状镂空结构，既可以减少板材与夹具的接触面积降低热传导影响，也能让焊接过程中产生的微小焊渣顺利排出，避免焊渣堆积在定位面影响后续装夹精度。整套夹具的结构没有复杂的传动部件，日常维护只需要定期清理定位面的焊渣、检查紧定螺钉的锁紧力即可，适合医用加工车间的长期批量使用场景。在实际工艺验证中，配套该夹具完成的颅骨板微点焊工序，焊点位置偏差可控制在工艺允许范围内，薄板焊接后的变形量远低于自由焊接状态，完全满足医用颅骨板的加工质量要求。
