眼镜验光镜片光轴定中心工装

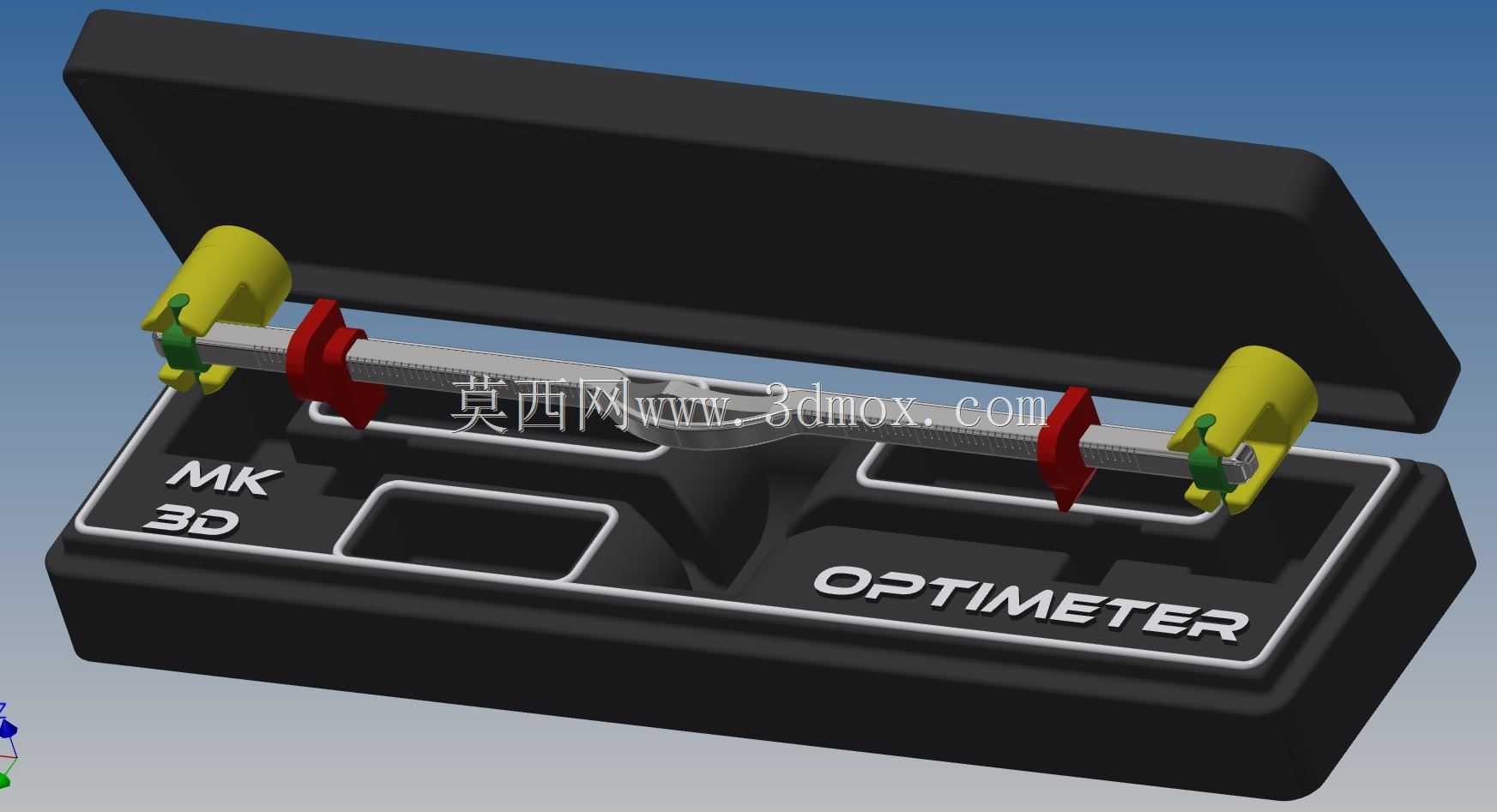

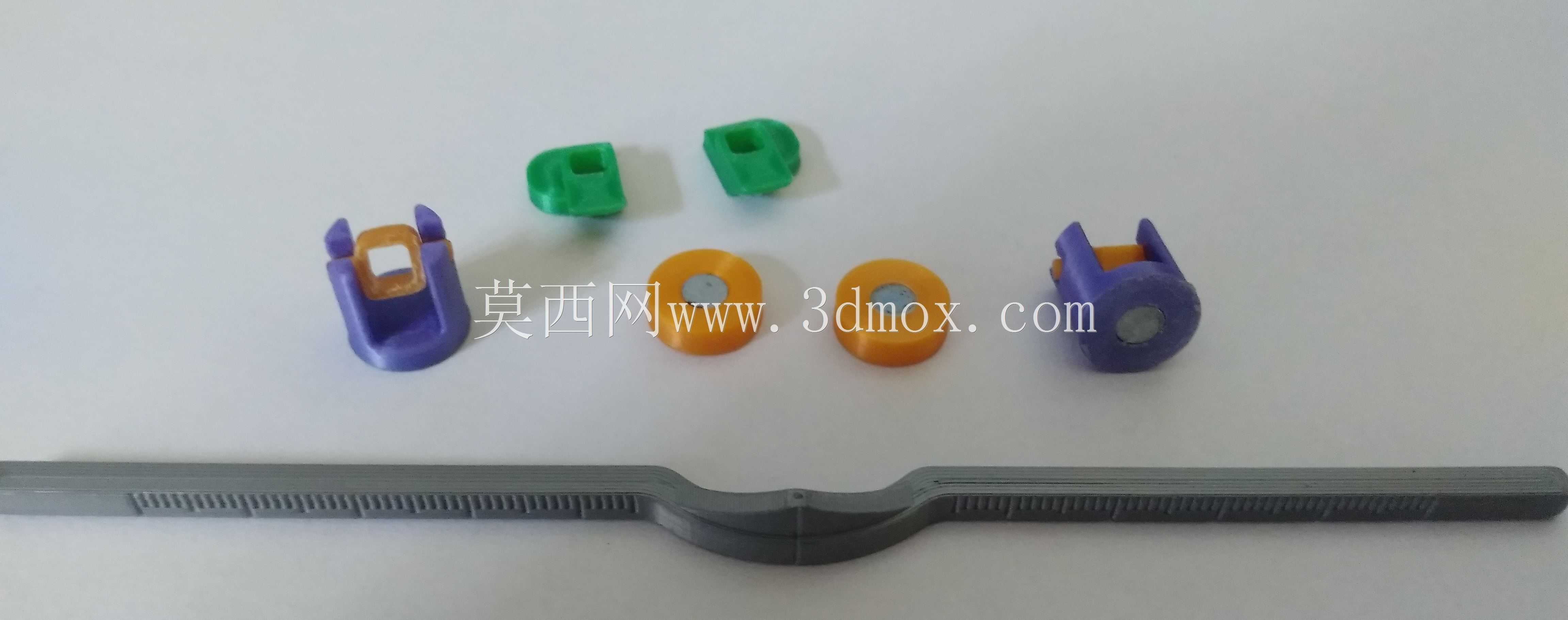

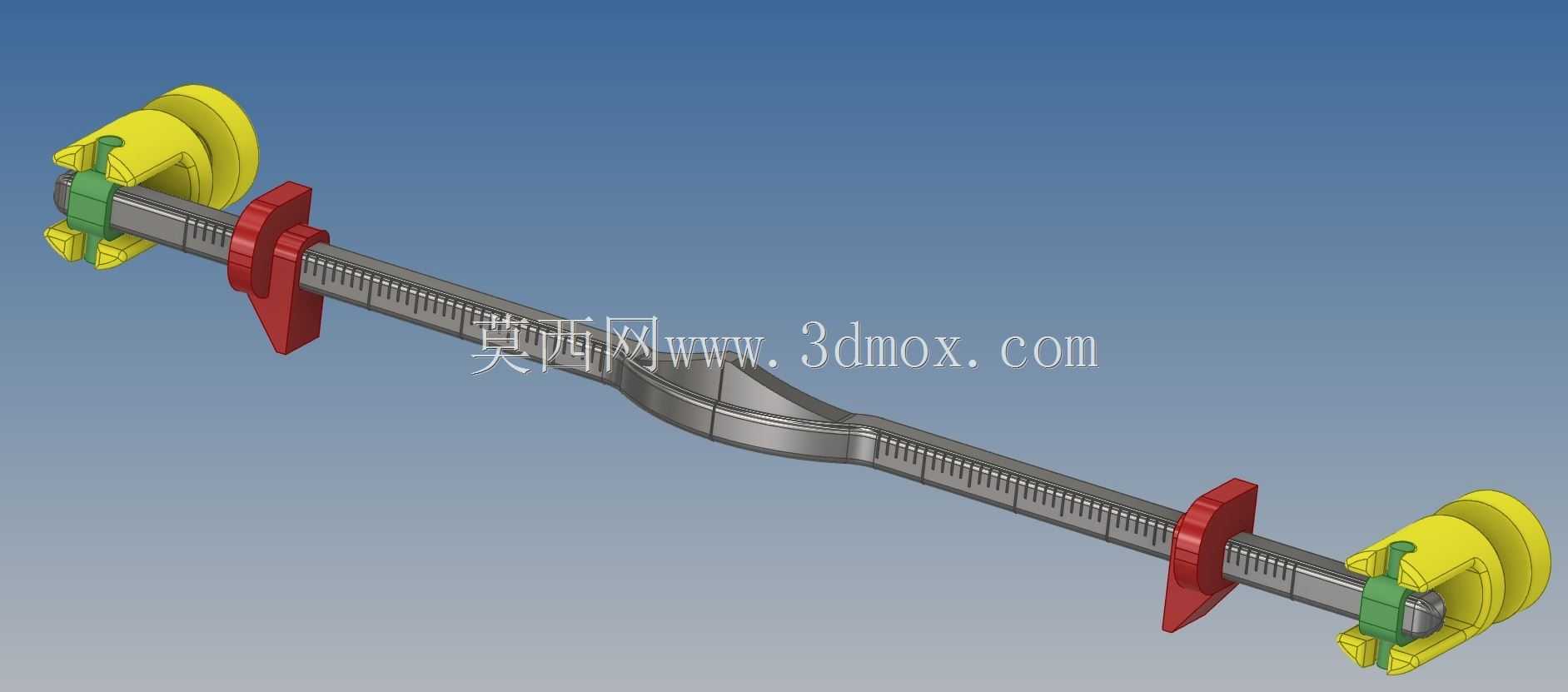

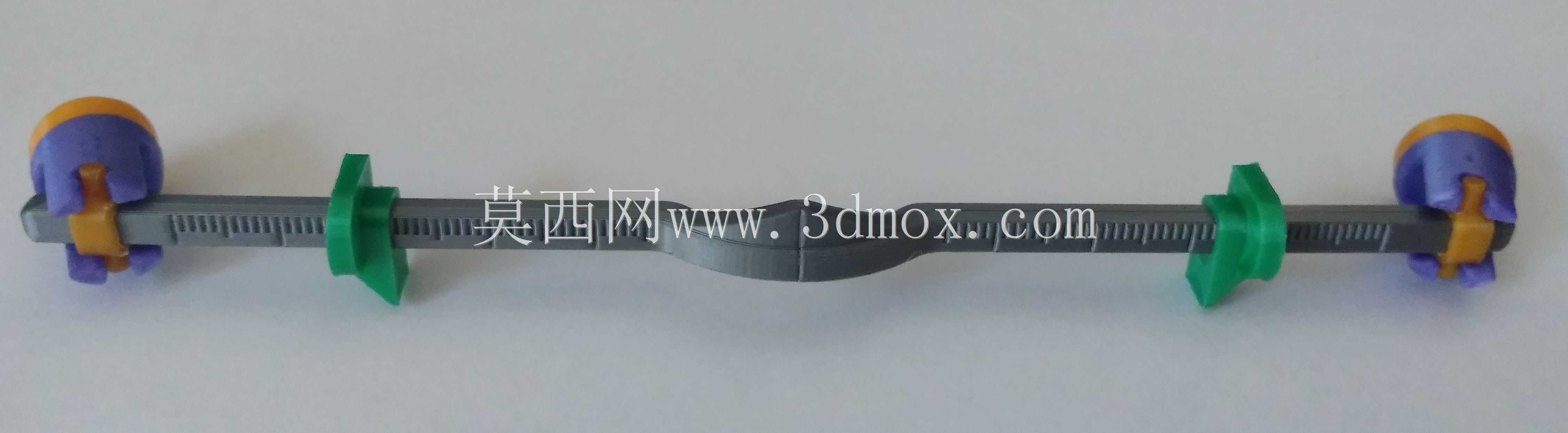

这款定中心工具主要服务于眼镜门店验光、镜片加工前置定位场景，日常作业中，验光师完成用户屈光参数检测后，需要在磨边工序前精准标定镜片光学中心与用户瞳距、瞳高的匹配位置，传统定中心操作依赖人工画线配合标尺对位，容易因手持偏移、视线偏差出现10到20丝的定位误差，最终导致装配后镜片光轴偏移，引发用户佩戴眩晕、视物变形等问题。整套工具采用分体式结构设计，底座为带定位槽的盒式承托结构，表面预留了与定位压块、测量杆匹配的嵌入式卡槽，非作业状态下所有配件可完全嵌入槽内收纳，避免零散配件丢失，底座上的标识槽采用凹刻填色工艺，长期摩擦接触也不会出现标识磨损脱落的问题。核心定位组件包含两根带磁吸基座的黄色支撑压头、两个红色滑动定位挡块以及一根带刻度基准的横向测量杆，磁吸基座内置的永磁体可与底座内嵌的磁吸点位自动吸附对位，不需要额外设置卡扣或锁紧结构，取放调整时仅需单指即可推动压头移位，适配不同框高、框宽的镜架固定需求。横向测量杆的安装基准面与底座承托面平行度控制在5丝以内，杆身的刻度线采用激光蚀刻工艺，读数时不会因反光出现视差，红色滑动挡块可沿杆身无阻尼滑动，到位后依靠自身与杆身的轻微过盈配合保持位置，不需要额外旋拧锁紧旋钮，操作效率比传统螺纹锁紧结构提升40%以上。设计阶段针对3D打印工艺做了适配优化，所有外露棱边均做了R1.5的圆角处理，避免打印过程中出现翘边、层间剥离问题，同时也能防止日常使用中锐边刮伤镜架漆面或操作人员手部，整体结构没有小于2mm的薄壁特征，打印填充率设置为20%即可满足日常使用的结构强度要求，聚乳酸材质打印完成后仅需简单去除支撑即可直接装配使用，不需要额外做表面打磨或喷涂处理。作业时先将待检测镜架倒扣在底座承托面上，调整两端黄色磁吸压头的位置，使其刚好抵住镜圈外侧下沿完成镜架固定，再滑动红色定位挡块对齐用户瞳距对应的刻度位置，即可快速标记出镜片光学中心的对应点位，整套操作流程不需要反复调整镜架水平度，磁吸结构的自对位特性可保证镜架固定后始终与测量杆保持垂直，从结构上消除了人工对位的角度误差。整套工具的外形尺寸适配常规眼镜门店的操作台摆放需求，收纳状态下整体厚度不超过35mm，可直接放入验光台抽屉内存储，不会占用过多操作空间，所有活动部件的运动行程均做了限位设计，滑动挡块不会从测量杆两端脱出，磁吸压头的吸附力设置为12N，既可以保证固定镜架时不会出现移位，也能在调整位置时不需要过大的推力，适配门店操作人员的日常操作力度习惯。
