DIY防护口罩用压合成型型腔型芯模具

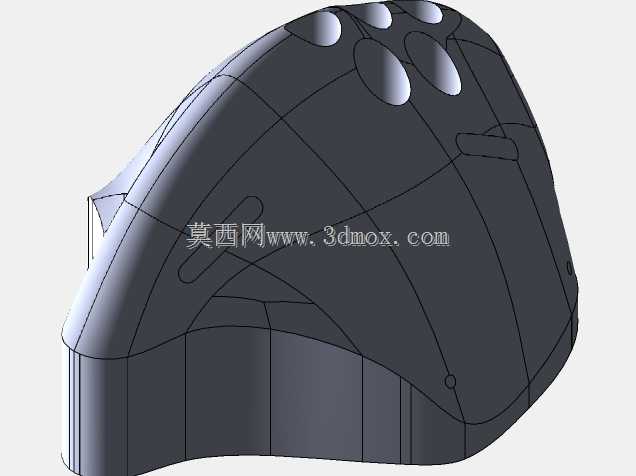

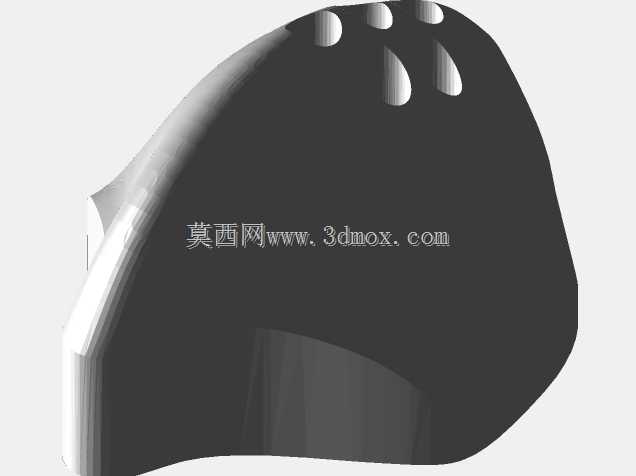

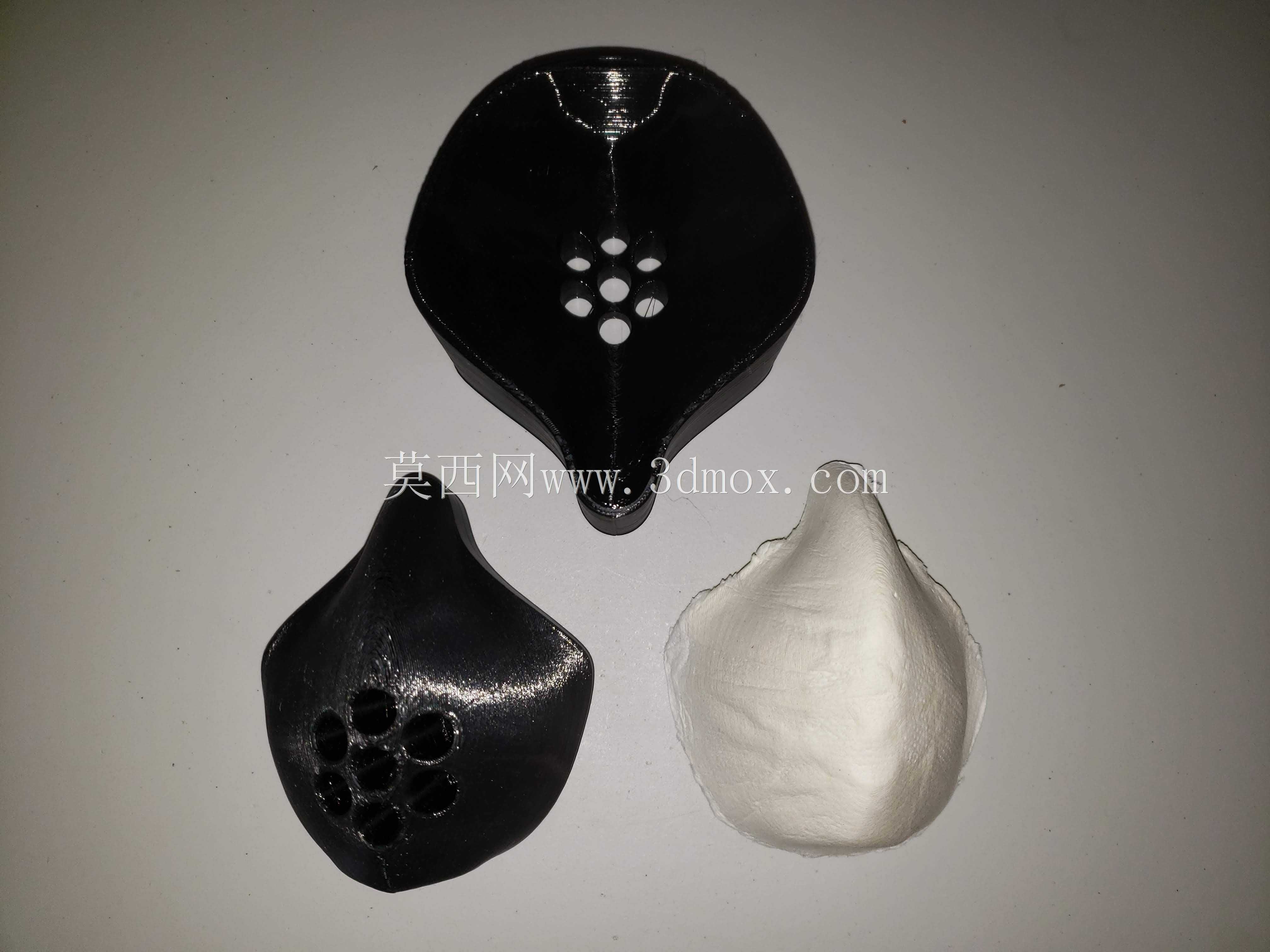

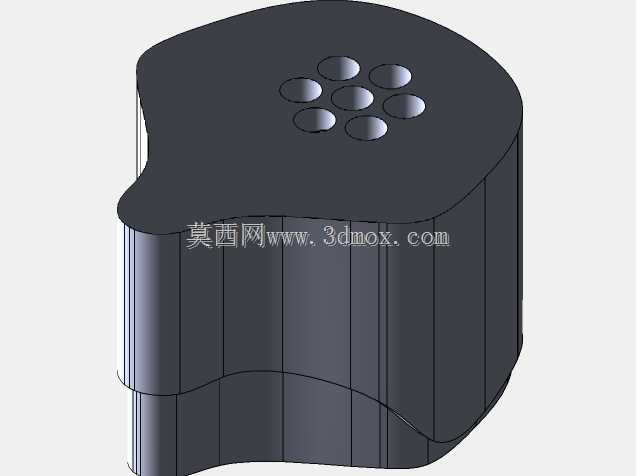

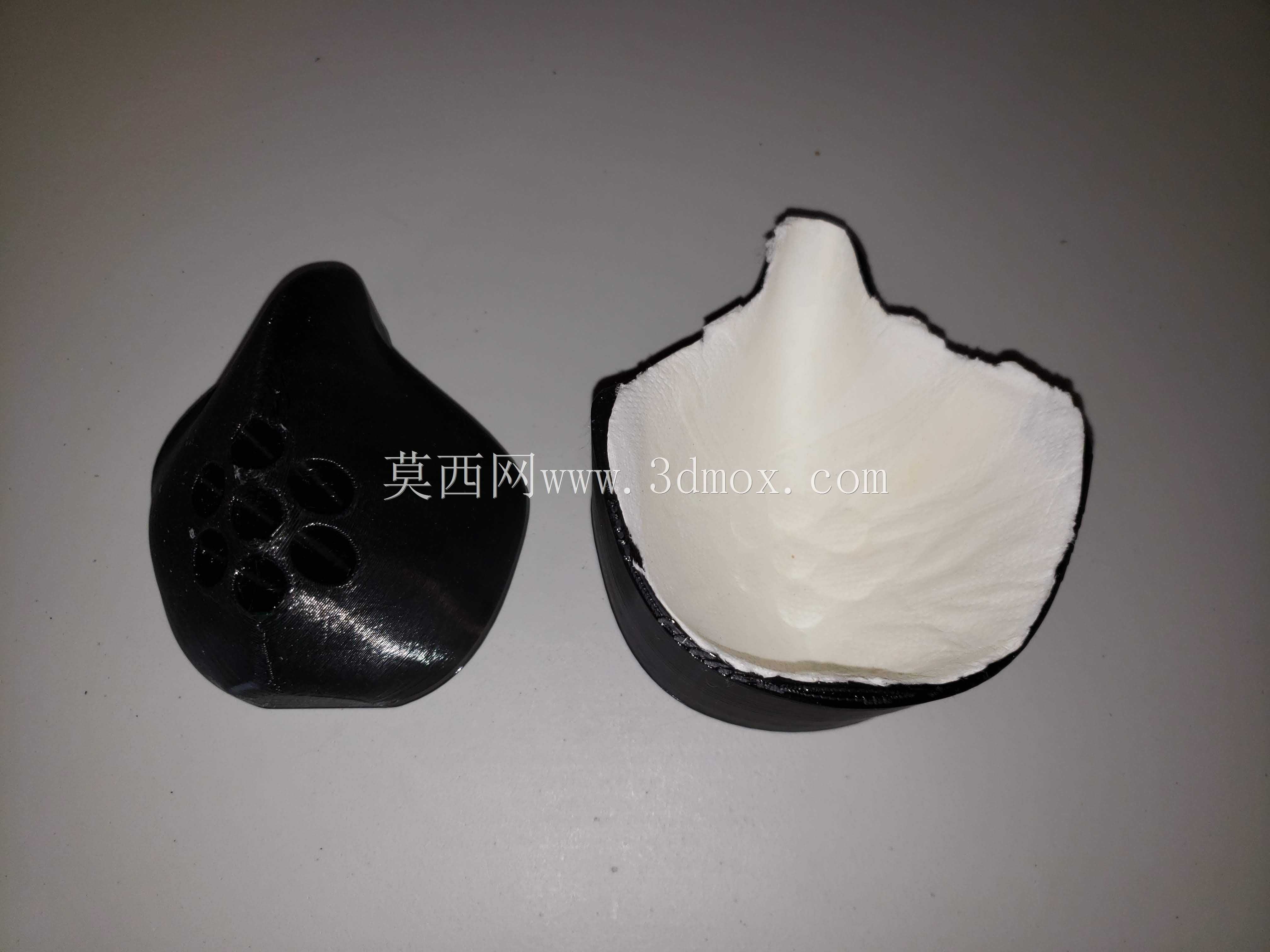

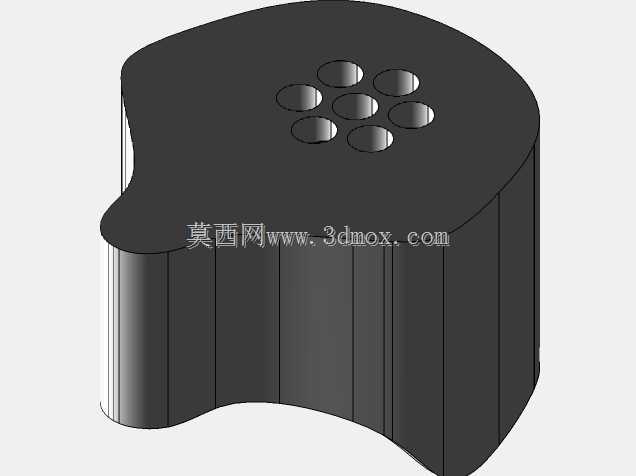

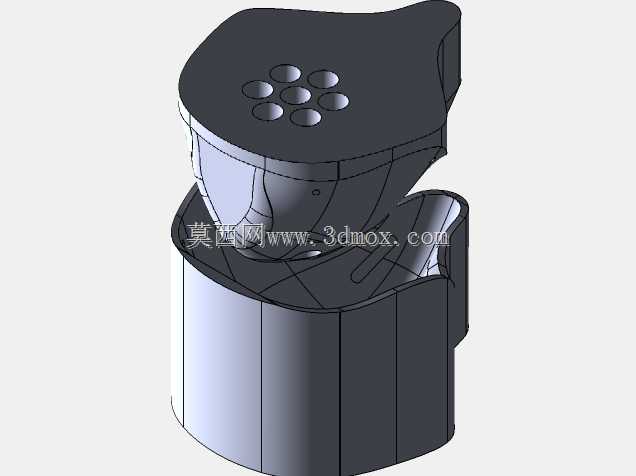

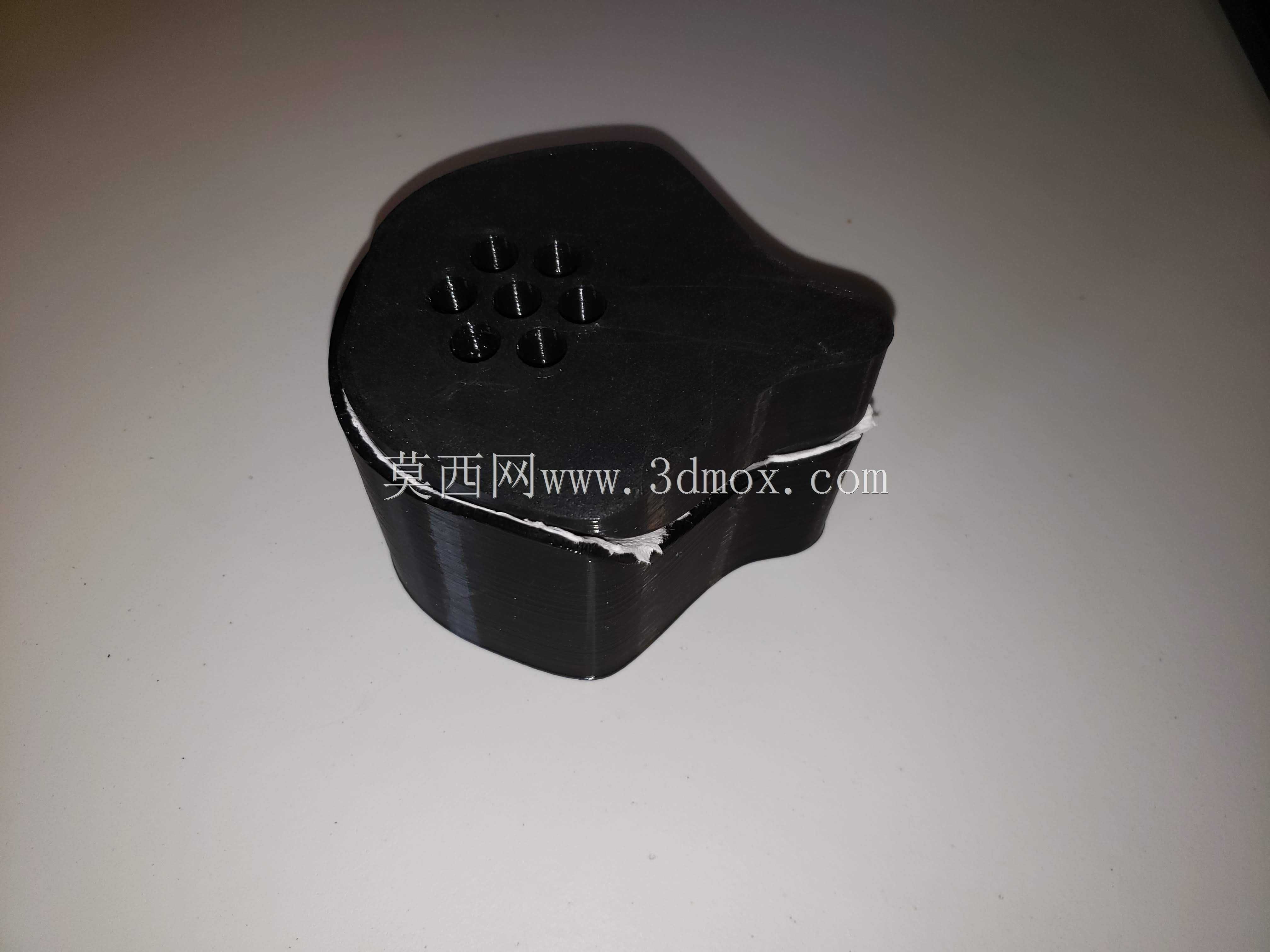

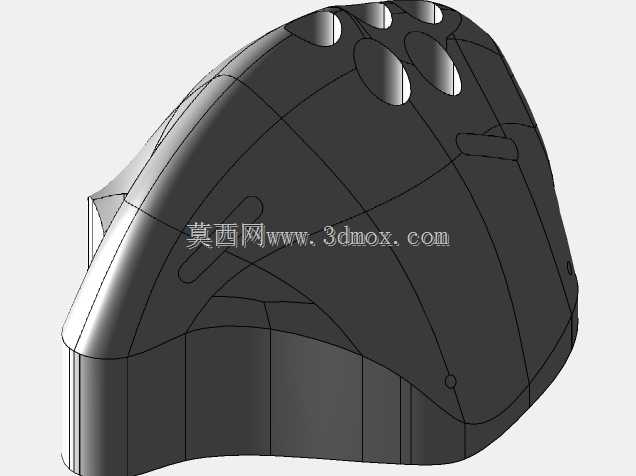

这套模具针对民用应急场景下的防护口罩自制需求开发，核心适配小批量、非工业化生产的使用场景，可借助常见的桌面级加工设备完成模具本身的制作，再通过简易施压流程完成口罩滤材的压合成型，无需依赖大型工业注塑或模压设备，适合应急场景下的小范围防护物资制备。模具采用上下对合的分体式结构，分别为成型型腔与型芯组件，合模后可在内部形成与人体口鼻轮廓贴合的成型腔室，上下模的贴合面做了止口定位设计，合模时无需额外复杂定位工装即可保证型腔轮廓对齐，避免压合过程中滤材错位导致的成型尺寸偏差。模具上端面均匀分布多组贯通透气孔，这些孔位在压合过程中可快速排出型腔内部的滞留空气，避免滤材层间因憋气出现褶皱、分层问题，同时在后续口罩佩戴使用时，可保证呼吸气流顺畅通过，降低呼气阻力。设计过程中优先考虑了家用场景的施压条件，模体的承压结构做了加强处理，可承受普通木工夹具施加的数百磅夹紧力，无需专用压力设备即可提供足够的压合压强，保证滤材层间粘合紧密。模具的成型曲面完全贴合人体口鼻区域的弧度，边缘做了平滑过渡处理，压合出的口罩边缘无尖锐棱角，佩戴时可与面部形成较好的贴合密封，减少未过滤空气从边缘缝隙进入的可能。模体的外形尺寸适配常规桌面操作空间，上下模的导向结构做了大斜度导入设计，合模过程中即使存在小幅对位偏差也可顺利滑入定位，降低操作门槛。针对滤材适配性，模具的压合间隙经过反复校准，既可以适配多层纸巾搭配粘合溶液的组合滤材，也可兼容真空袋、无纺布等常见民用过滤材料，压合时不会因为间隙过小导致滤材被压溃破损，也不会因为间隙过大导致层间粘合不牢出现脱层。模具的排气孔孔径经过匹配设计，既保证排气效率，又不会在压合过程中让滤材被挤入孔内形成毛边，减少后续口罩的修剪工作量。上下模的分体结构也方便压合完成后的脱模操作，成型后的口罩可直接从型腔中取出，无需额外的脱模机构，简化了模具本身的结构复杂度，降低自制加工的难度。
