医疗阀门手柄注塑成型模具结构

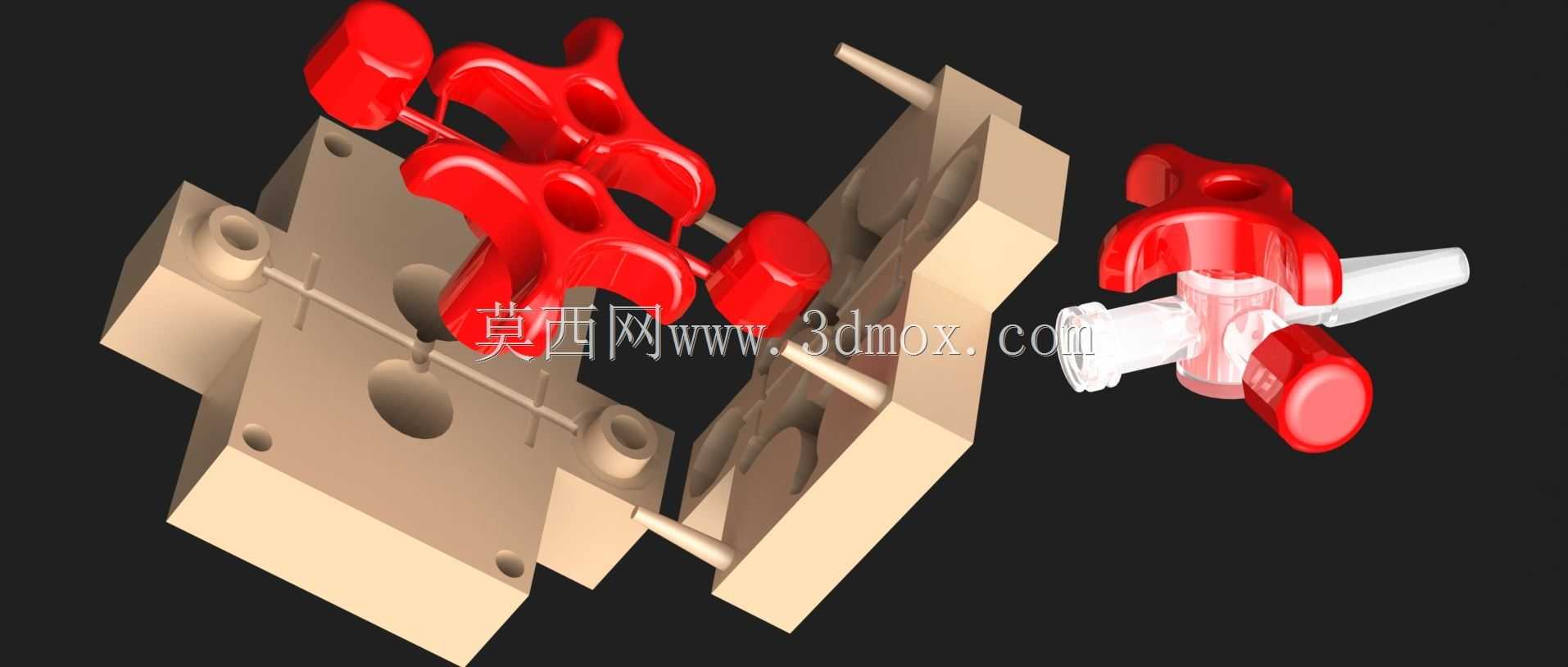

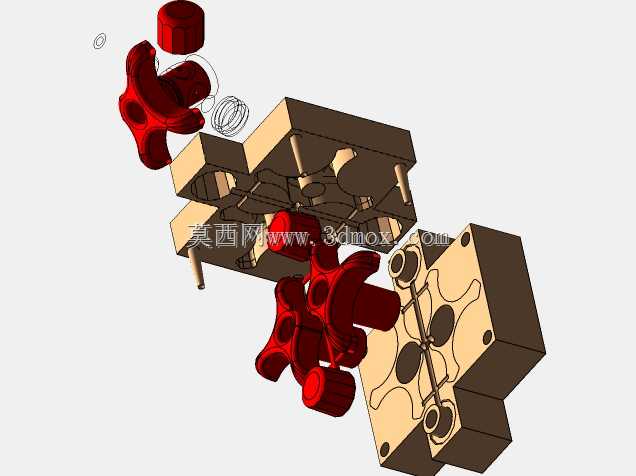

这套模具结构针对医疗管路系统中使用的塑料阀门手柄开发，适配小批量定制化医疗配件的生产场景，尤其匹配3D打印快速制模的工艺路线，无需传统钢模的复杂加工流程，可快速完成样件试制与小批量交付。从结构布局来看，模具采用一模多腔的排布方式，单次合模可成型多个阀门手柄零件，型腔直接加工在模仁基体上，分型面沿手柄的最大轮廓线设置，避免成型后出现飞边影响零件的握持手感与装配精度。模具的导向结构采用直接在模坯上加工的定位柱与定位孔配合，省去了独立导柱导套的装配环节，适配3D打印制模的工艺特性，合模时可保证上下模的对位精度，控制型腔错位量在装配允许的公差范围内。浇注系统采用侧浇口进料，浇口位置设置在手柄的非外观装配侧，成型后去除浇口的痕迹不会影响零件的外观质量与装配贴合度，流道截面采用圆形设计，减少塑料熔体充模时的流动阻力，保证红色塑料熔体可以均匀填充到手柄的每个异形曲面结构中，避免出现缺料、缩痕等成型缺陷。冷却系统随形排布在模仁内部，贴近型腔表面设置冷却流道，可在充模完成后快速带走熔体热量，缩短成型周期，同时保证零件各部位冷却速率一致，减少手柄零件的翘曲变形量，保证成型后手柄的内孔尺寸与阀芯的装配公差匹配。这套模具生产的阀门手柄，主要配套医疗管路中的小型通断阀门使用，手柄的异形曲面完全贴合人手握持的操作弧度，操作时可提供足够的扭转力矩，无需额外辅助工具即可完成阀门的开闭操作，手柄中部的安装孔与阀芯采用过盈配合结构，装配后不会出现松脱打滑的问题。模具的整体安装边界与小型立式注塑机的模架安装尺寸匹配，上下模的安装基面做了平面度处理，可直接固定在注塑机的移动模板与固定模板上，无需额外加工转接板，适配快速换模的生产需求。模具的顶出结构采用顶杆顶出，顶杆位置设置在手柄的加强筋位置，顶出时不会在零件外观面留下顶出痕迹，开模后顶杆同步动作，可将成型后的手柄与流道凝料一同顶出，方便操作人员取件。针对医疗配件的生产要求，模具的型腔表面做了光滑处理，成型后的手柄表面无明显划痕、熔接痕，可满足医疗配件的外观清洁要求，无需后续额外的抛光打磨工序，缩短零件的生产流程。
