3D打印注塑锥齿轮成型模具结构

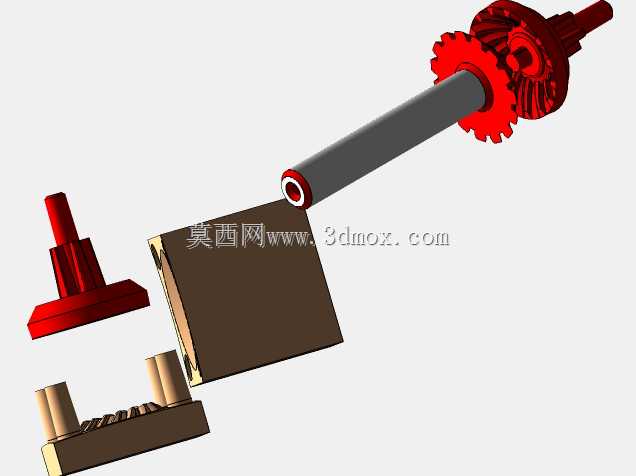

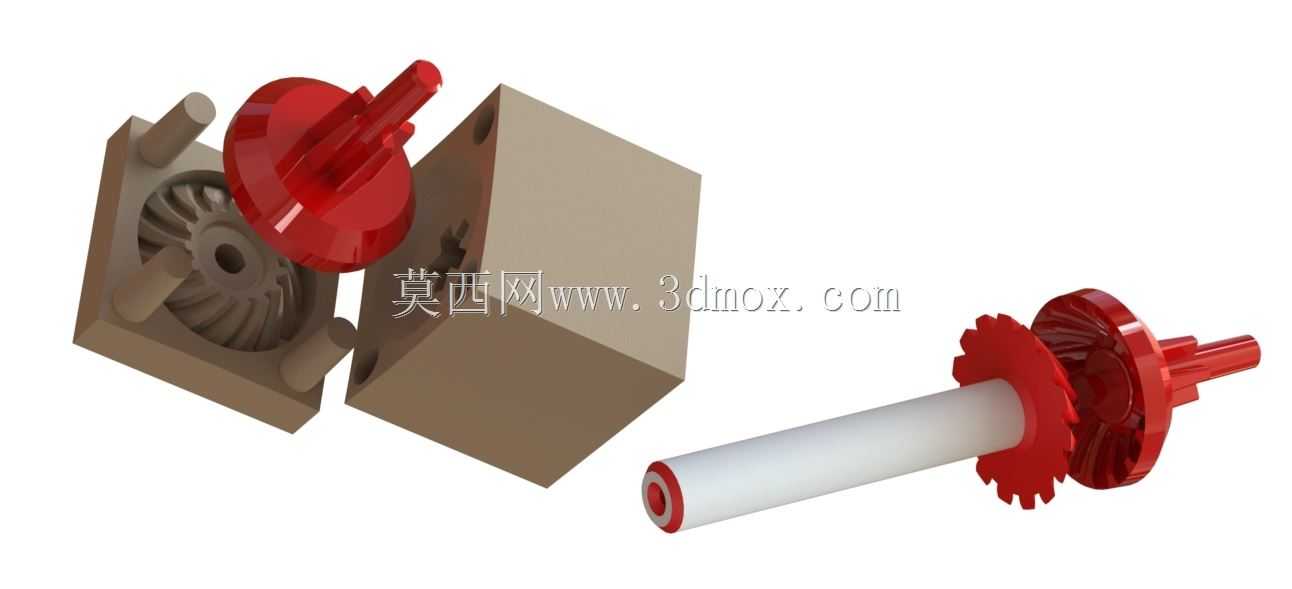

这套模具主要服务于小批量塑料锥齿轮的快速试制场景，适配桌面级3D打印工艺的加工特性，无需传统金属模具的复杂铣削、线切割工序，能在新产品研发阶段快速产出样件，验证锥齿轮的啮合精度、传动扭矩表现，常见于小型传动机构、家电传动组件、玩具动力组的前期开发环节，相比开钢模的试制周期能压缩七成以上，适合百件级以内的样件生产需求。模具采用上下对开的分型结构，分型面完全贴合锥齿轮的背锥轮廓，避免分型线落在齿面工作区域，减少后续飞边清理的工作量，保证齿形的成型精度；型腔部分直接复刻锥齿轮的完整齿形轮廓，型芯侧预留了齿轮轴孔的成型芯轴，同时在模架四周设计了定位凸台与凹槽，合模时能自动对准，避免错模导致的齿形错位，模架边缘还预留了排气槽的位置，防止注塑时齿尖位置困气出现缺胶问题。建模时先确定锥齿轮的基本参数，包括模数、齿数、分锥角、齿顶高系数，先绘制单个齿的齿廓曲线，通过阵列生成完整的锥齿轮齿形实体，再以此为基础拆分出型腔与型芯的成型部分；模架部分采用方块式结构，优先保证3D打印时的支撑最少化，将模架的安装面设为打印底面，减少悬空结构，避免打印过程中出现翘曲变形；合模定位结构采用圆柱销与销孔配合的形式，定位间隙控制在0.1mm以内，既保证合模顺畅，又不会出现错位。安装边界上，模架整体为立方体结构，可直接适配小型桌面注塑机的模架安装槽，无需额外加装模架固定板，浇口设置在齿轮轮毂的端面位置，采用点浇口形式，开模时浇口能自动断裂，减少后续修剪工作量；冷却水路因为是3D打印的塑料模具，不需要设计传统的金属模具水路，靠模具自身自然冷却即可满足小批量生产的散热需求，每次注塑后的冷却时间控制在20秒左右就能顺利脱模。建模过程中需要重点校验齿形部分的拔模角度，沿着开模方向给齿面设置0.5度的拔模斜度，避免脱模时拉伤齿面，同时要注意型芯与型腔的配合公差，3D打印的成型公差控制在0.2mm以内，配合面预留0.15mm的间隙，防止打印后出现涨模导致合模困难；另外在模具的边缘设计了撬模槽，方便开模时撬动上下模架，避免硬撬损坏型腔的齿形成型面。
