三星GalaxyS3防摔手机保护壳设计

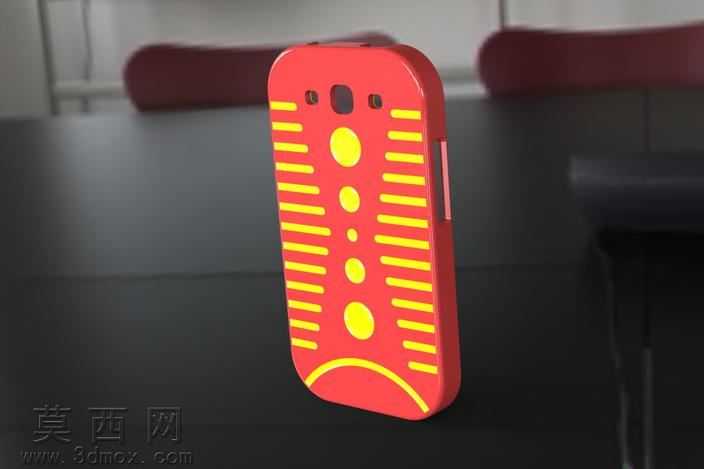

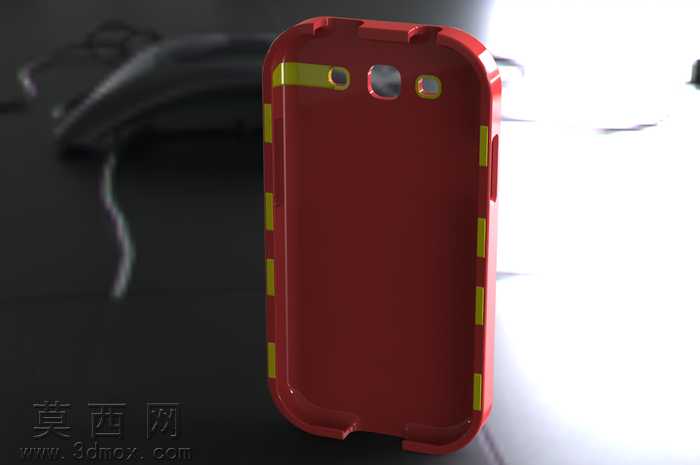

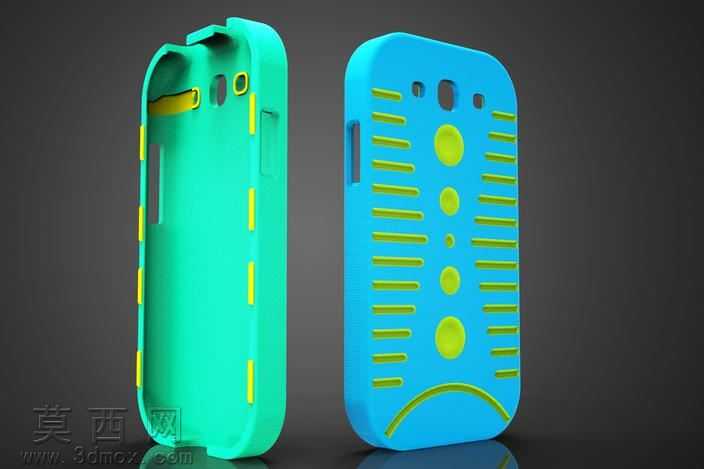

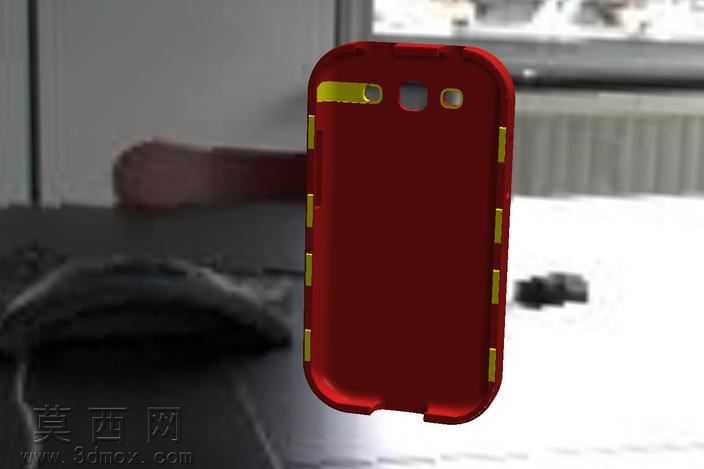

本作品为适配三星Galaxy S3手机设计的全包防摔保护壳三维模型，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先基于三星S3真机的三维扫描点云数据提取机身外轮廓、摄像头模组位置、侧边按键排布、底部接口开孔的精准尺寸，确保保护壳与机身的装配贴合度控制在0.1mm公差范围内。模型整体采用一体化全包结构设计，背部主体做微弧面处理，完美适配S3本身的弧形后盖曲率，避免安装后出现硌手、翘边的问题；侧边采用加厚防撞筋条设计，对应手机四个边角做了突出的缓冲结构，当手机意外跌落时，边角的加厚结构会率先接触接触面，吸收大部分冲击能量，避免机身直接受力。背部摄像头区域做了高出镜头0.3mm的凸起围边，能够在手机背面朝下放置时避免镜头镜片直接接触桌面产生刮擦，同时精准预留了主摄像头、闪光灯、副摄像头的对位开孔，开孔边缘做了0.2mm的倒角处理，避免毛边剐蹭机身漆面。侧边对应音量键、电源键的位置做了一体化的按键包覆结构，既保留了按键的清晰按压反馈，又能避免灰尘、水渍从按键缝隙进入机身；底部精准预留了耳机接口、Micro USB接口的对位开槽，开槽尺寸经过反复校核，确保兼容绝大多数第三方数据线与耳机插头，不会出现插不到位的问题。材质设计上，主体部分模拟哑光TPU软胶材质，渲染时调整了漫反射粗糙度参数还原软胶的细腻磨砂触感，侧边防撞条采用亮面黄色TPU材质做撞色设计，既提升了外观辨识度，又通过软硬材质的搭配进一步优化缓冲性能。设计过程中重点考量了3D打印的适配性，所有结构均做了最小壁厚1.2mm的加强处理，避免打印过程中出现薄壁开裂、变形的问题，同时取消了所有倒扣结构，无需添加支撑即可完成FDM工艺打印，打印完成后仅需简单去除毛边即可直接装机使用。模型同时导出了STL、STEP等通用格式，可直接导入切片软件用于3D打印，也可导入其他三维软件进行结构修改、外观改款，适配不同的个性化定制需求。
