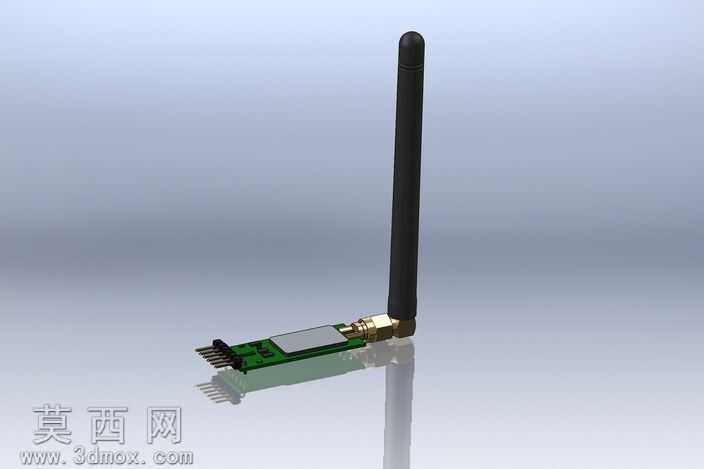

带SMA天线的BlueSMiRF无线通信板

本作品为BlueSMiRF无线通信板的三维建模成果，建模过程以还原实物真实结构与外观质感为核心目标，依托三维建模软件完成全流程制作。建模初期先梳理通信板的整体结构逻辑，将整体拆分为PCB电路板主体、板载电子元件、SMA射频接头、外置胶棒天线四个核心模块，采用自底向上的建模思路逐一完成各部件的参数化构建。PCB板部分严格按照实物尺寸绘制板体轮廓，精准定位排针引脚、贴片元件、屏蔽罩的安装位置，板体边缘的倒角、定位孔的尺寸均与实物保持一致，还原了PCB板的规整结构特征。板载元件部分，对排针的金属插针与塑料基座做了区分建模，还原插针的等距排列特征；金属屏蔽罩采用薄壁拉伸建模，还原其覆盖在射频电路区域的贴合形态，表面的细微冲压纹理通过凹凸贴图实现，避免模型面数过高的同时保证细节真实。SMA接头部分，精准还原弯头结构的金属外壳、内部插芯以及接头处的螺纹细节，螺纹采用螺旋扫描特征生成，保证螺距、牙型与标准SMA接头参数一致，接头与PCB板的连接位置做了贴合处理，还原焊接装配的真实状态。外置胶棒天线部分，先构建天线的细长圆柱主体，顶部做圆弧收头处理，天线底部与SMA接头的连接段还原了金属嵌套结构，天线外表面的橡胶材质质感通过材质参数调整实现，还原哑光磨砂的橡胶触感。材质渲染阶段，为不同部件匹配对应物理材质：PCB板采用深绿色阻焊材质，表面添加细微的磨砂纹理，模拟真实电路板的哑光质感；金属部件根据属性区分，排针插针、SMA接头采用亮面镀金金属材质，调整反射参数与粗糙度，还原金属的光泽感与细微的使用磨损质感；屏蔽罩采用半哑光金属材质，表面添加轻微的拉丝纹理；天线外罩采用黑色哑光橡胶材质，降低反射率，调整漫反射参数还原橡胶的柔和质感；排针基座采用黑色硬质塑料材质，还原塑料的轻微反光特征。场景搭建采用简洁的浅灰色渐变背景，添加柔和的环境光与主光源，主光源从侧上方照射，在板体下方投射出柔和的倒影，既突出通信板的结构轮廓，又避免阴影过重遮挡细节，渲染输出时采用全局光照技术，让各部件的材质质感得到充分展现，整体效果真实细腻，可用于机器人技术相关的方案展示、通信模块装配模拟、电子类教学演示等场景，完整还原了该无线通信板的外观特征与结构细节。
