可移动立式商用空气净化设备结构设计

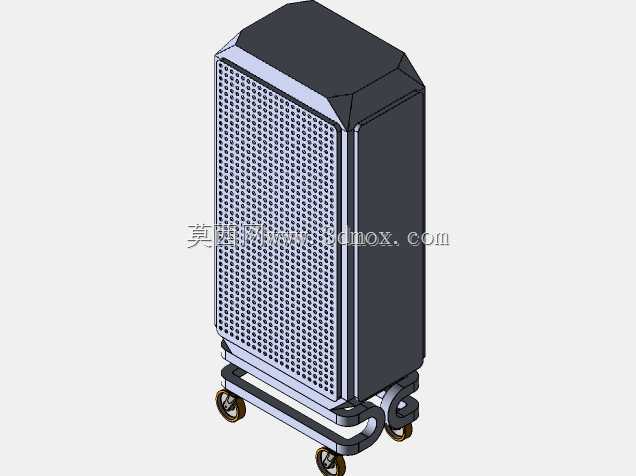

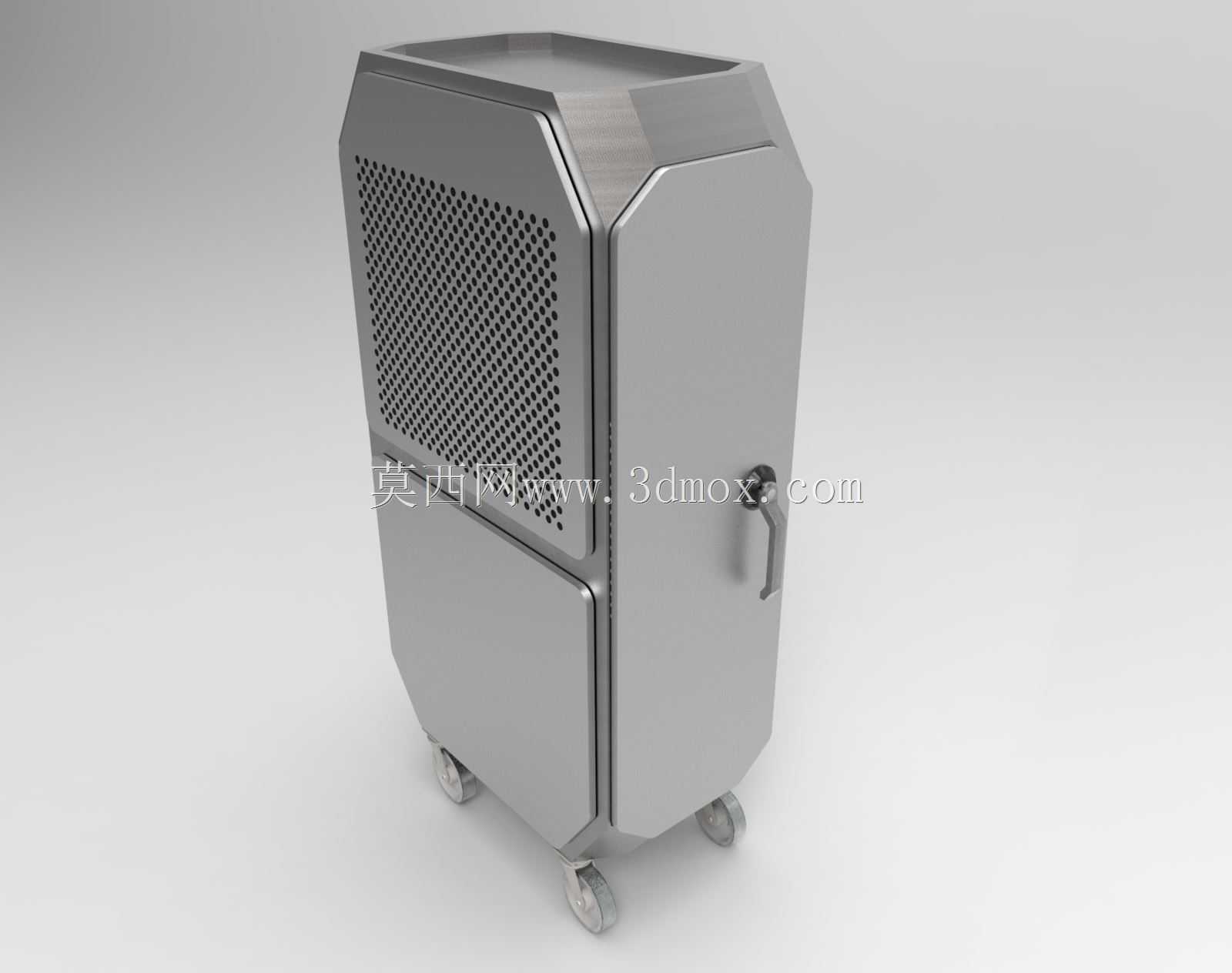

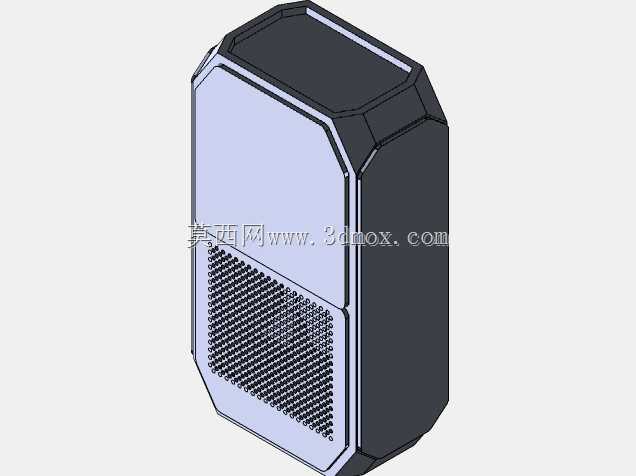

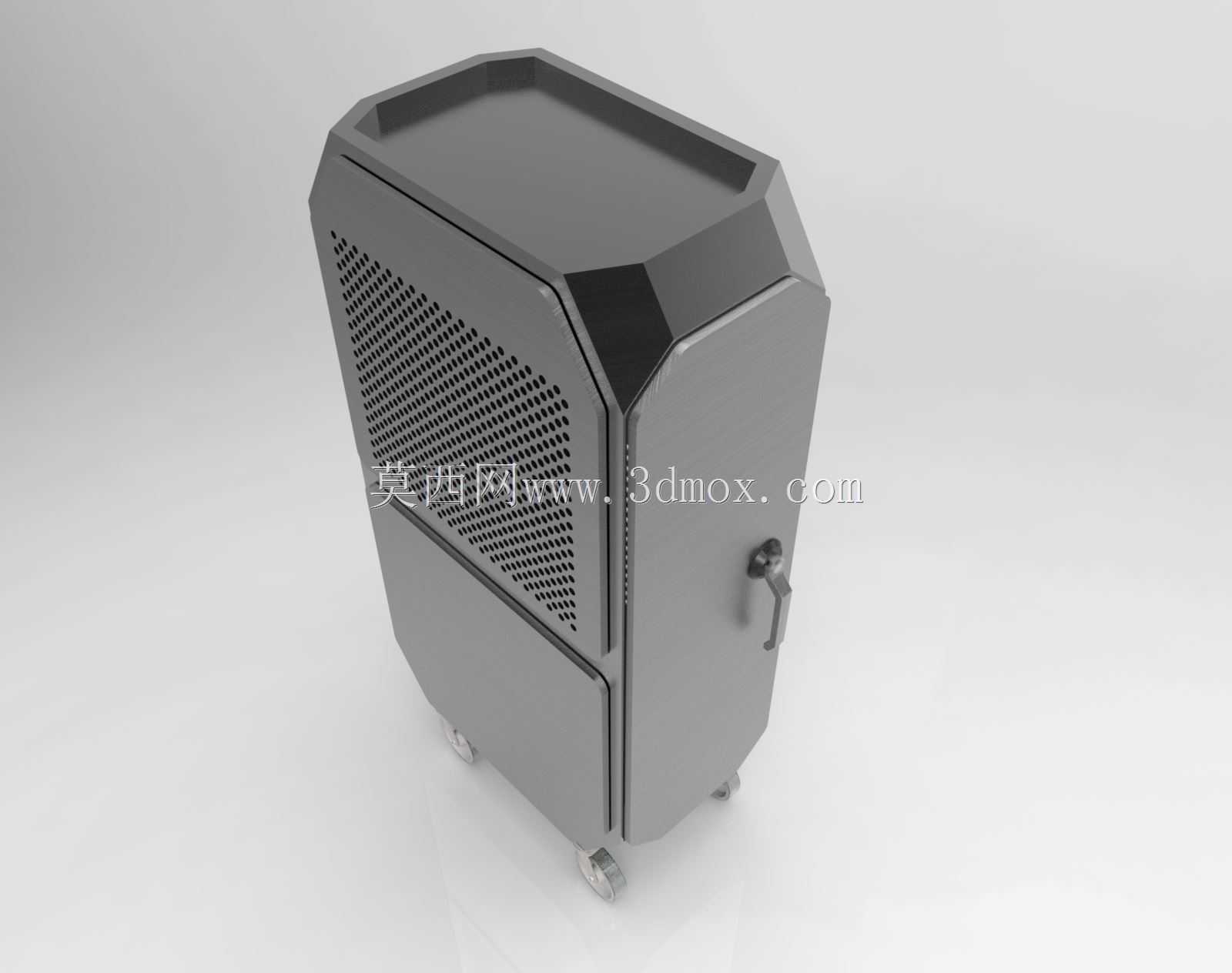

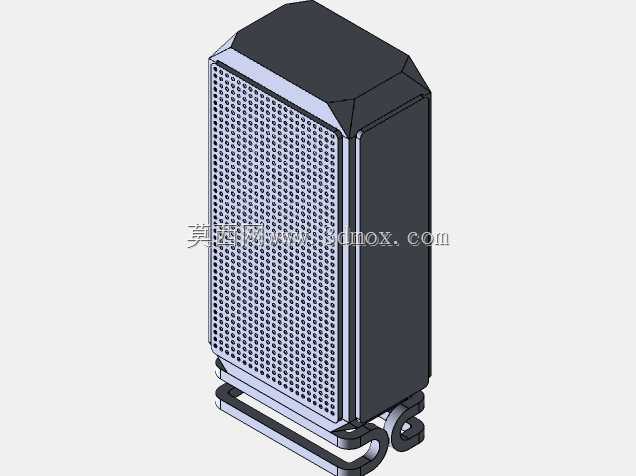

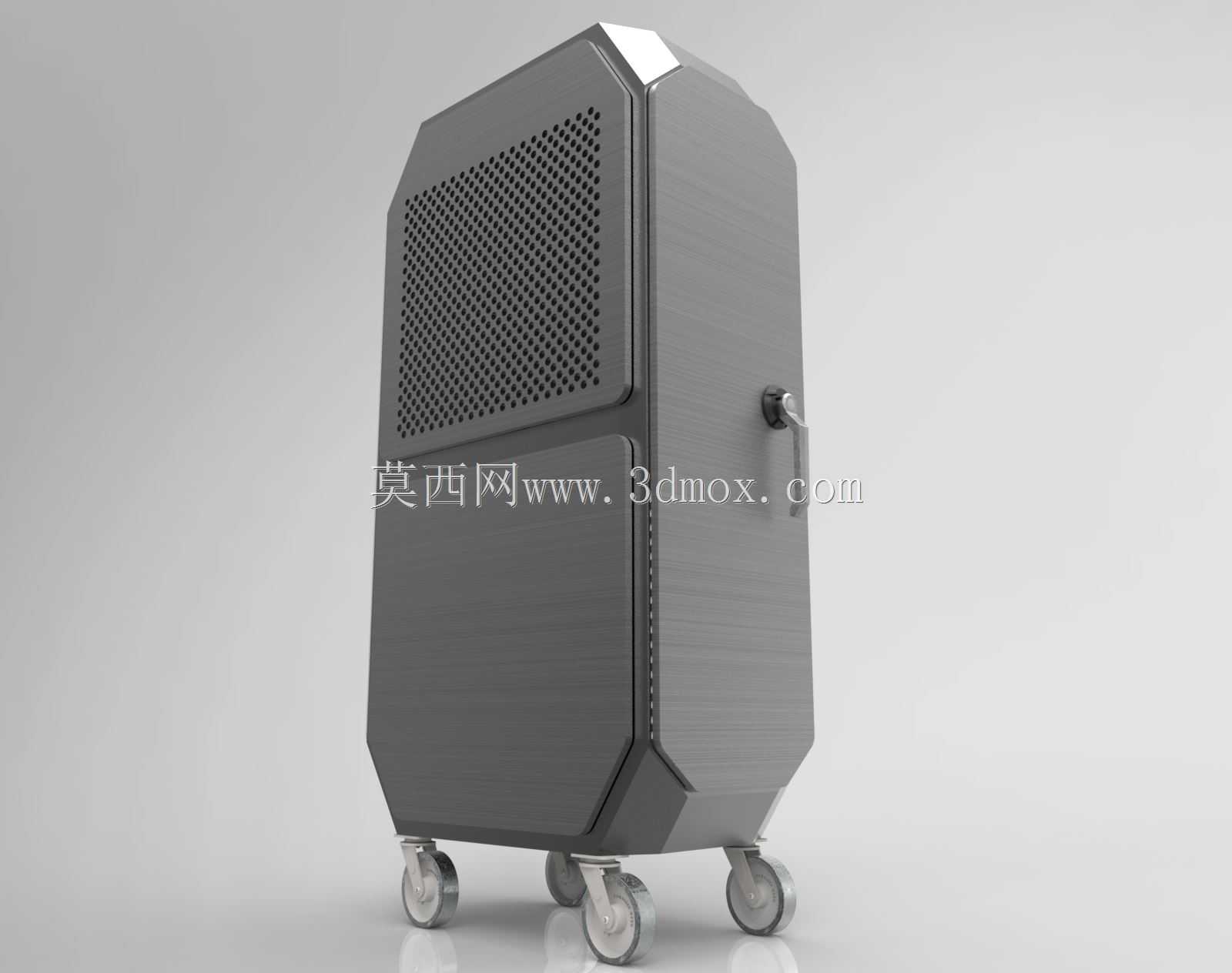

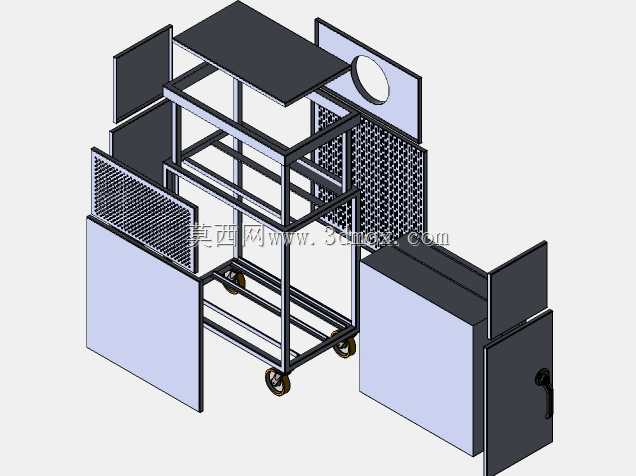

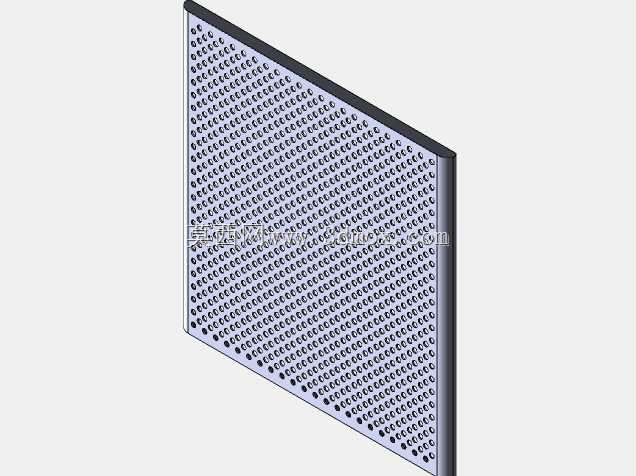

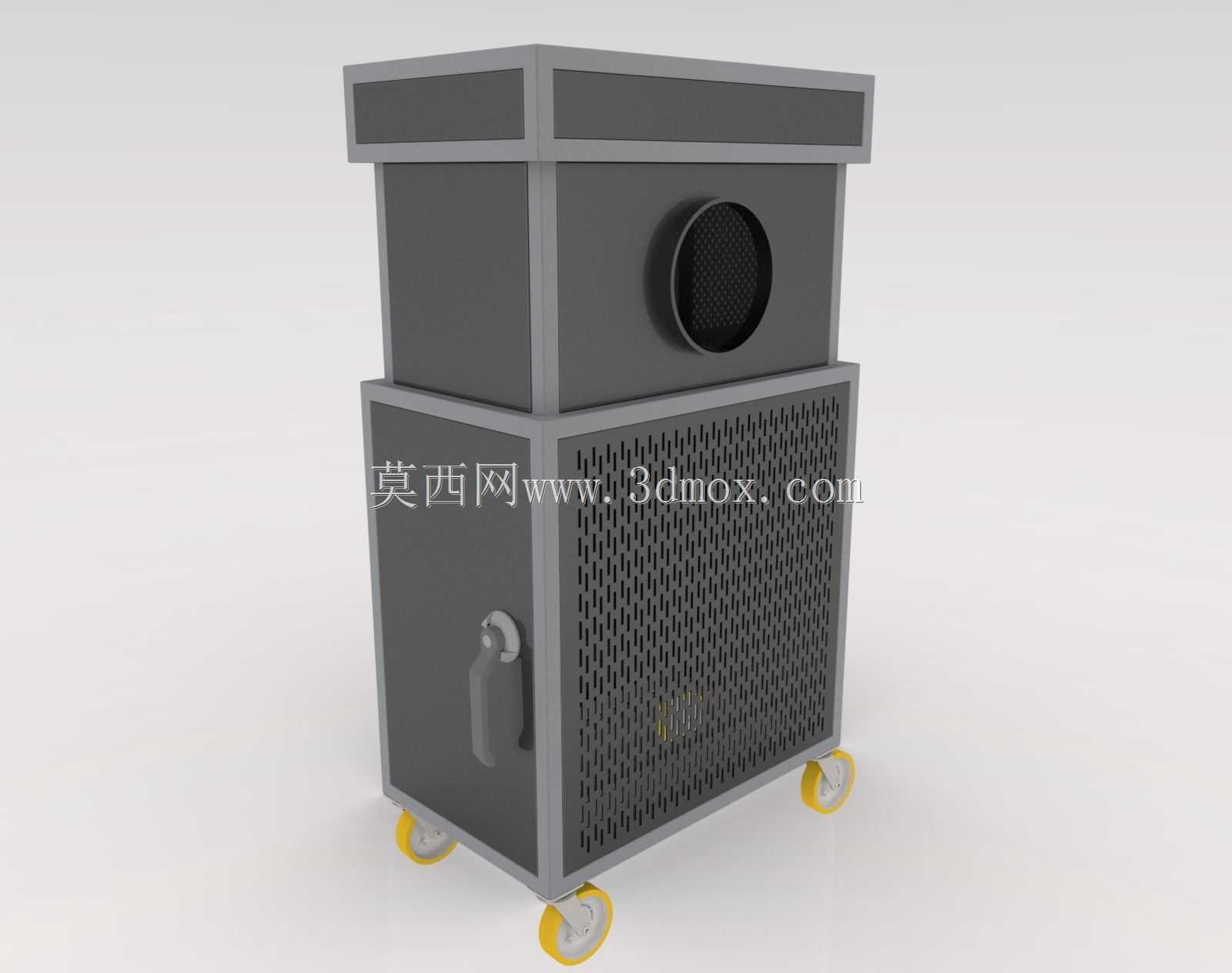

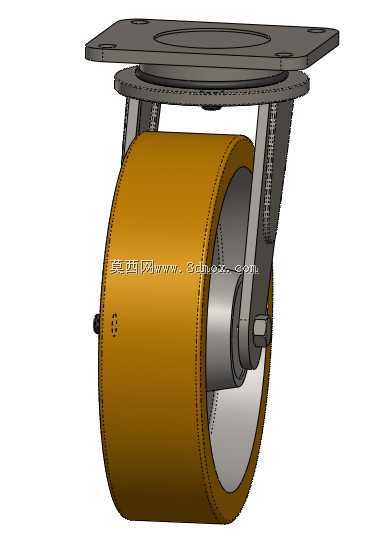

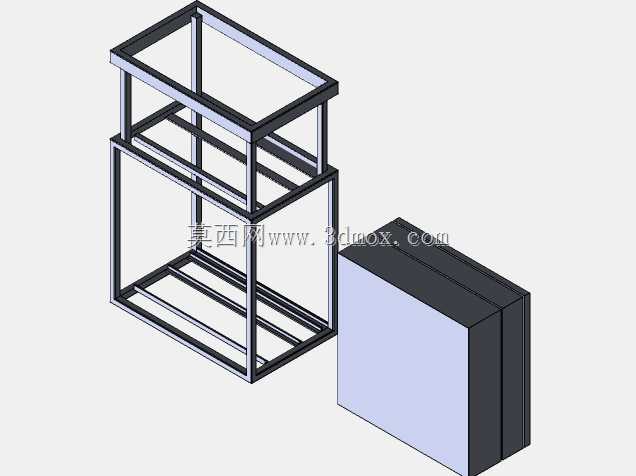

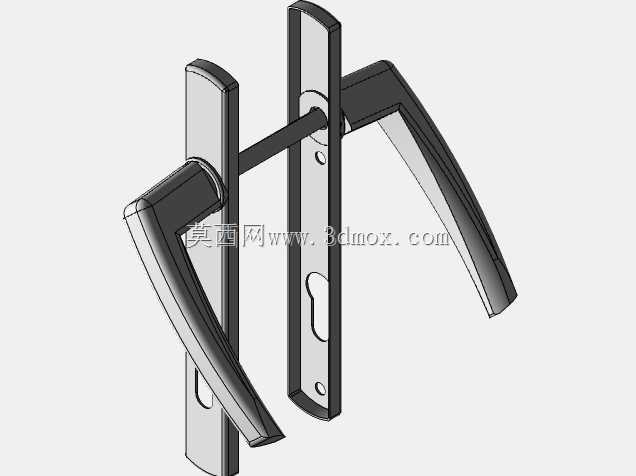

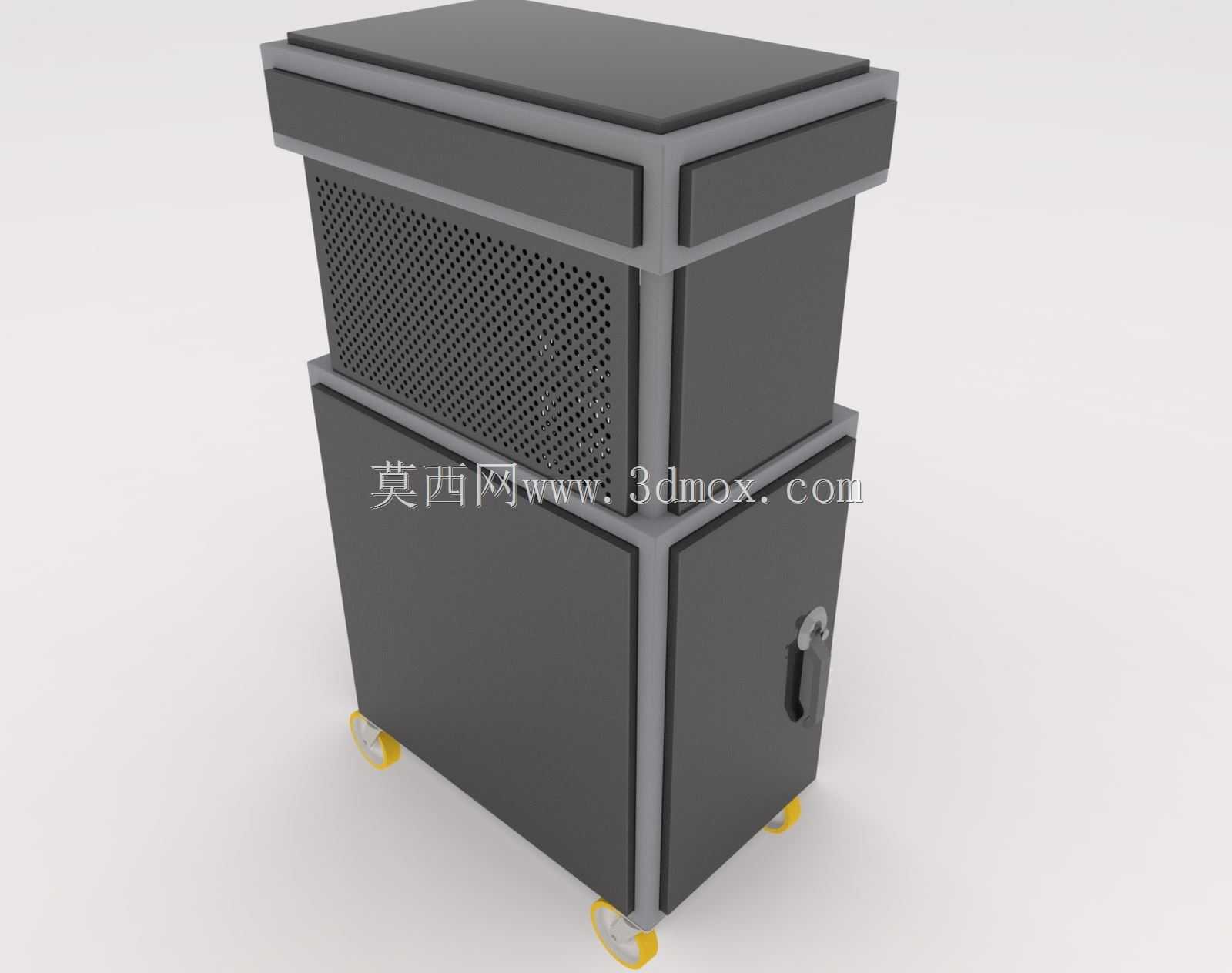

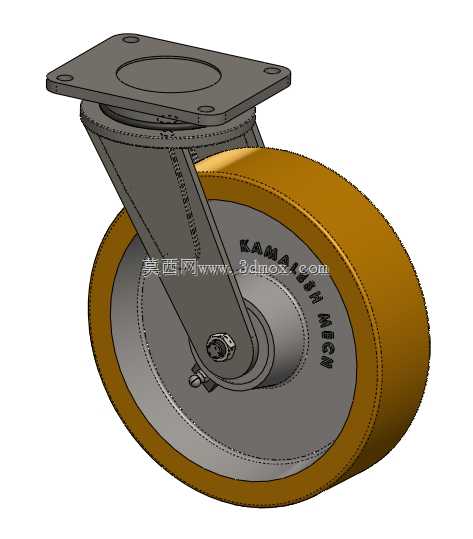

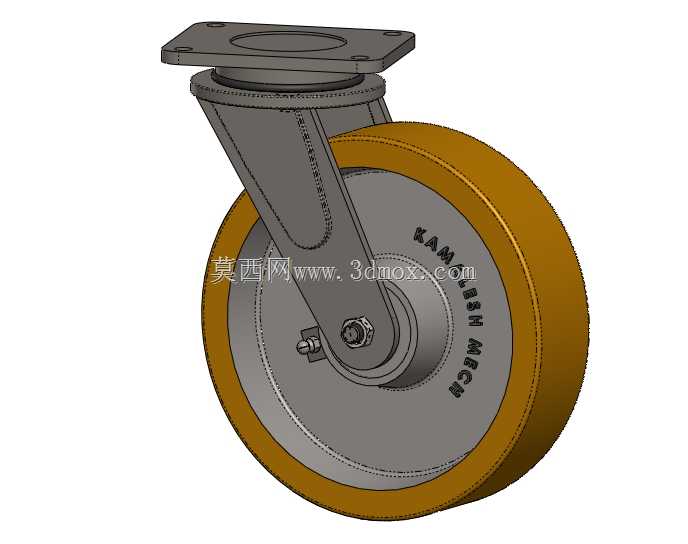

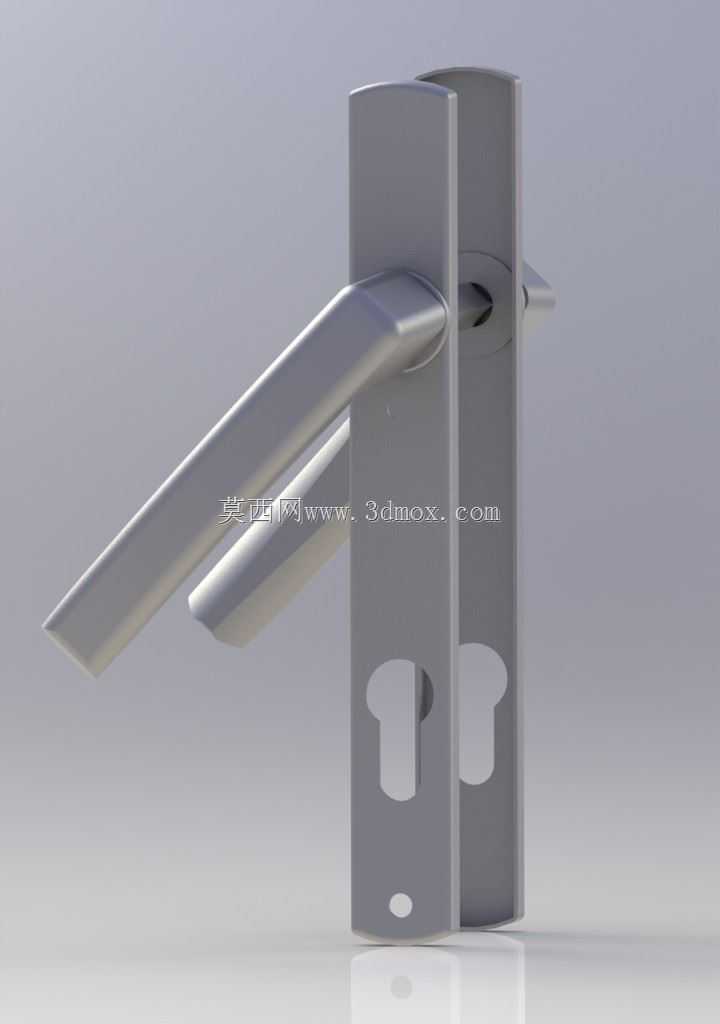

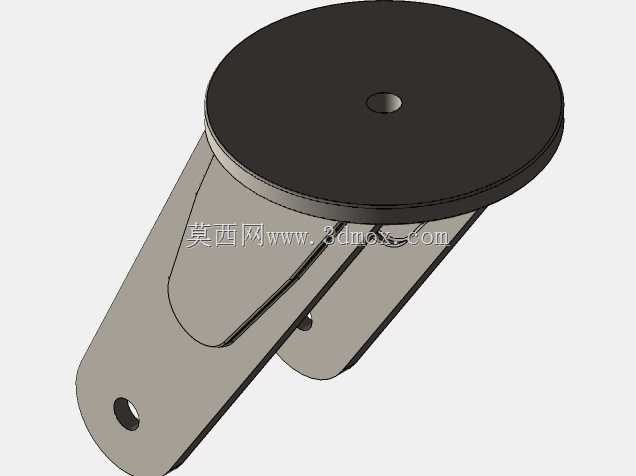

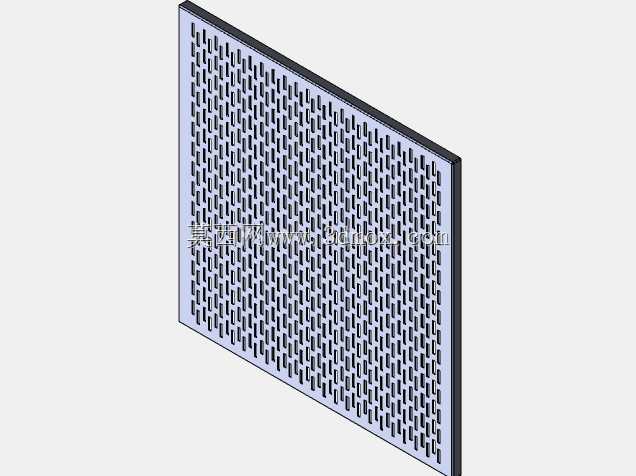

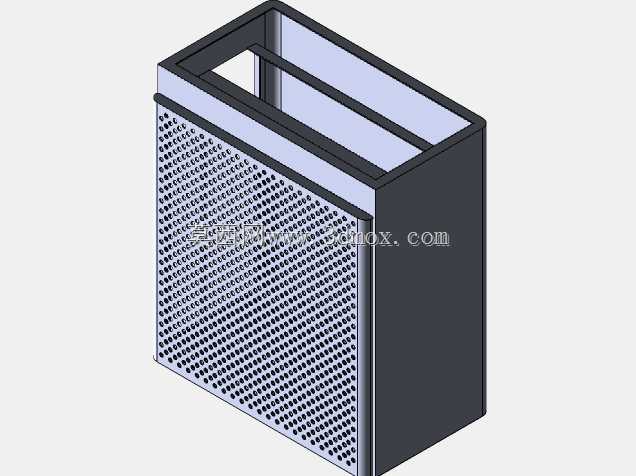

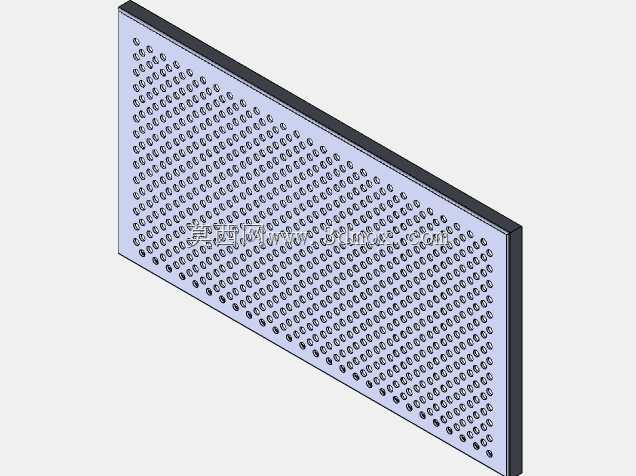

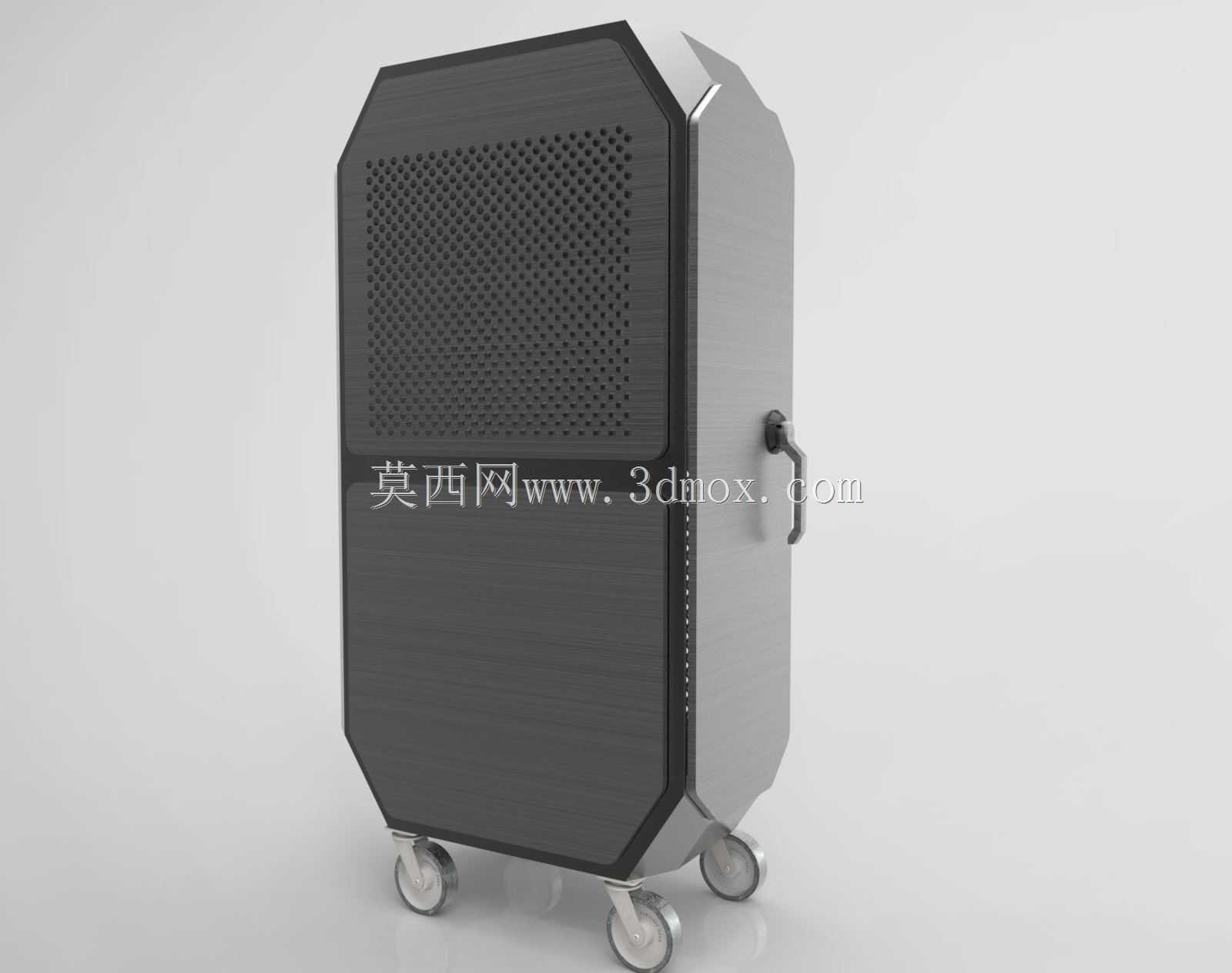

这款可移动立式空气净化设备，主要面向商用办公区、小型生产车间、医疗候诊区这类人员流动大、空气置换需求高的场景设计，区别于家用小型净化设备，其处理风量可覆盖600立方英尺空间内的空气循环净化需求，能够持续过滤空气中的浮尘、气溶胶、悬浮颗粒物，在人员密集的半开放空间内维持稳定的空气洁净度。从结构设计来看，设备整体采用切角多边形立式壳体，摒弃了传统方正箱体的生硬棱角，顶部做斜切收边处理，既避免了直角磕碰的安全隐患，也能优化顶部出风的气流导向，让净化后的空气顺着斜切面更平缓地扩散到空间上部，避免直吹人体带来的不适感。机身正面上半区域布置大面积冲孔格栅作为进风面，冲孔孔径经过气流阻力测算，在保证进风面积足够的前提下，能对大体积杂物、飞絮做初步拦截，避免大尺寸杂物进入内部滤芯舱造成滤材堵塞；下半部分为封闭检修舱门，日常更换滤芯时无需拆解整机外壳，仅需打开侧方嵌入式拉手对应的舱门即可完成滤材更换，大幅降低后期维护的操作难度。机身底部配置四个万向脚轮，其中两个带刹车锁止结构，既可以根据室内人员分布、污染源位置灵活移动设备摆放点位，也能在固定位置时锁止脚轮避免设备滑移，脚轮的安装座做了内嵌式设计，不会突出壳体底部轮廓，推移过程中不会磕碰地面凸起的线槽、地毯压边等障碍物。内部风道采用下进上出的直流通路设计，风机模块布置在滤芯舱上方，减少风路弯折带来的风压损失，滤芯采用模块化分层安装结构，可根据使用场景需求搭配初效过滤、HEPA过滤、活性炭吸附等不同功能的滤材模块，适配不同污染程度的使用环境。壳体的拼接处采用折边咬合加密封胶条的结构，避免未经过滤的空气从拼接缝隙漏出，保证所有进入设备的空气都经过完整滤程处理。设备侧面的嵌入式拉手做了圆弧过渡处理，握持时贴合手掌受力角度，单人即可完成设备的推移换位，无需额外借助搬运工具。整机的安装边界预留了足够的操作空间，摆放时仅需保证背部与墙面预留10厘米以上的进风间隙，正面进风格栅无大面积遮挡即可正常运行，无需额外的固定安装工序，插电即可投入使用，适配各类已完成装修的商用场景，不会对现有场地布局造成破坏。
