假肢连接用方形锁紧基座结构设计

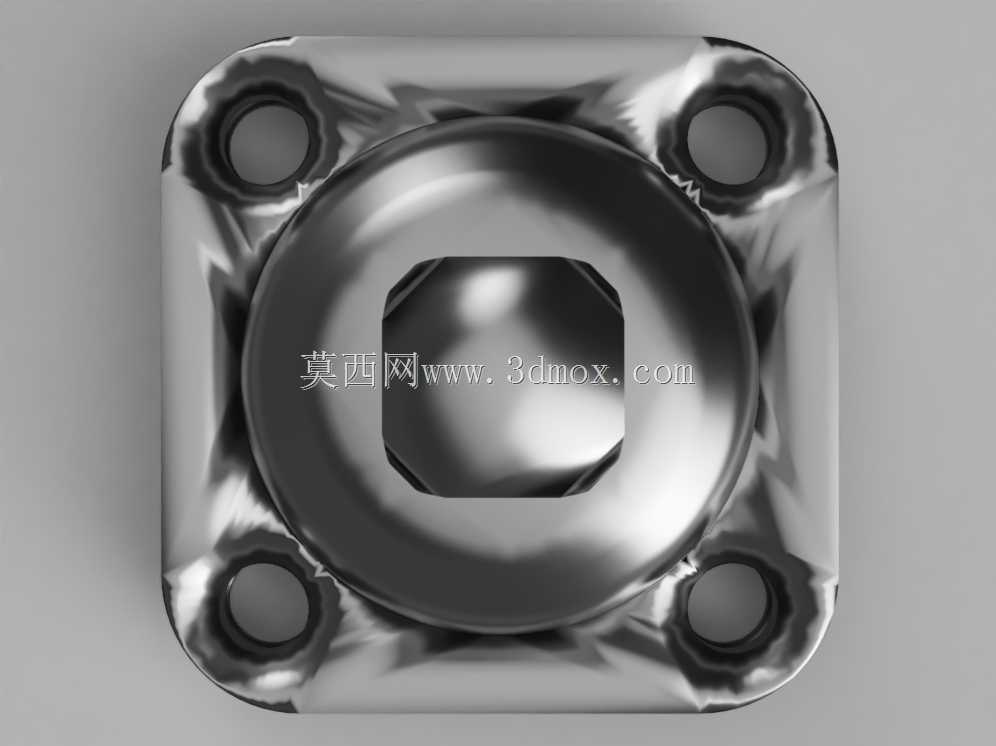

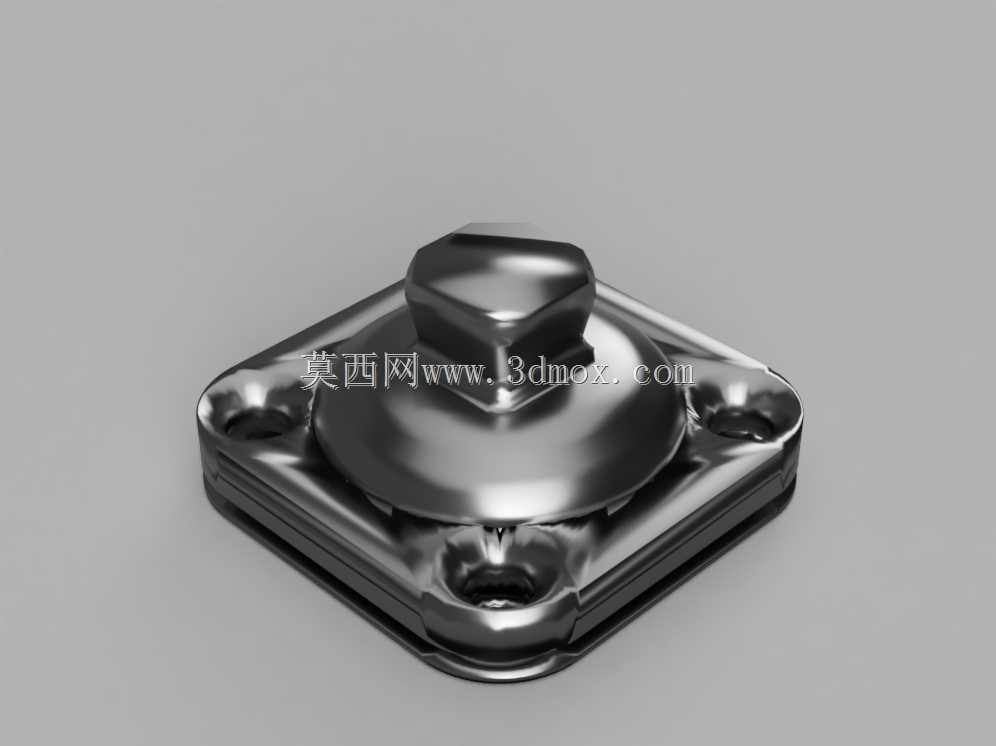

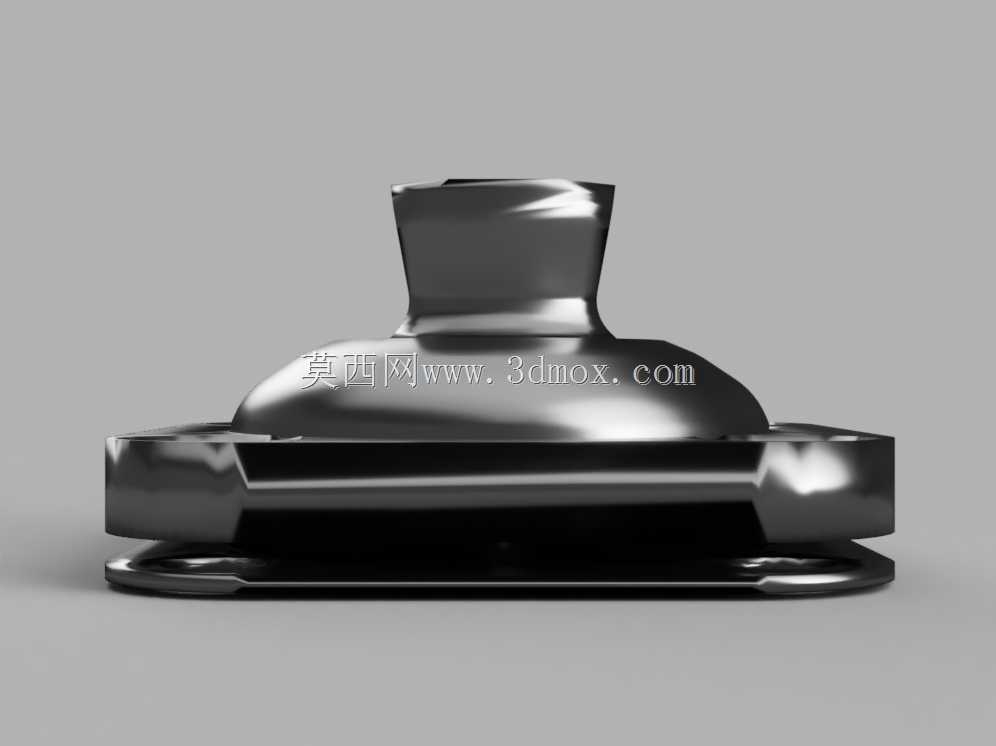

这款方形锁紧基座主要应用于下肢假肢接受腔与连接件的对接场景，是截肢患者穿戴假肢时实现接受腔与支撑腿杆快速锁止、可靠连接的核心承载零件，日常使用中需要承受人体站立、行走、上下楼梯时的交变载荷，同时要满足穿戴时快速卡入锁定、脱卸时一键解锁的操作需求，适配皮拉米达尔标准接口的假肢连接系统。从结构设计来看，基座整体采用方形法兰布局，四个角位设置沉头安装孔，可通过内六角螺钉直接固定在假肢接受腔的底部安装面，安装孔的沉头深度经过匹配计算，螺钉锁紧后头部完全沉入法兰平面以下，不会突出表面刮蹭接受腔内衬或患者衣物，法兰的外边缘做了小圆角钝化处理，避免尖锐棱边造成磕碰损伤。基座中心区域设置凸起的多面体锁紧头，锁紧头的棱边做了导向倒角，对接时可自动引导连接件的锁紧卡槽对位，无需反复调整角度即可完成卡入，锁紧头下方的圆盘形承压台经过平面度精修，与连接件对接后可实现面接触承载，避免点接触造成的应力集中，长期使用也不会出现局部压溃变形。基座的整体厚度控制在适配常规下肢假肢的安装空间范围内，方形法兰的边长尺寸符合通用假肢接受腔底部的安装边界，不会超出接受腔的底面轮廓，安装后不会与接受腔的曲面侧壁产生干涉，锁紧头的凸起高度经过优化，既保证了锁紧啮合的深度足够，不会在行走过程中出现松脱，又不会因为凸起过高增加接受腔底部的整体厚度，影响穿戴时的贴合感。基座底部与接受腔接触的平面设置了环形密封槽，可嵌入薄型橡胶密封圈，避免日常使用中汗液、灰尘进入锁紧机构内部，延长内部锁紧弹片的使用寿命，侧面预留的解锁顶杆通道与锁紧头内部的解锁机构连通，按压配套的解锁按键即可推动顶杆顶开锁紧弹片，实现快速脱卸。从建模细节来看，所有承力部位的过渡圆角都经过应力校核，在交变载荷下的应力集中系数控制在安全范围内，锁紧头的多面体尺寸公差按照假肢行业通用对接标准设定，可兼容同标准的不同品牌假肢连接件，无需额外修改即可直接替换原有损坏的基座零件，法兰上的安装孔位间距也符合通用接受腔的安装孔距标准，安装时可直接对位原有孔位，不需要重新在接受腔上钻孔，降低了假肢装配的调整工作量。
