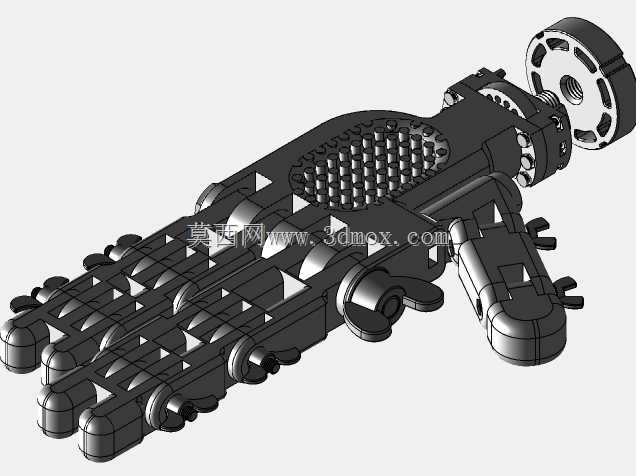

插销手

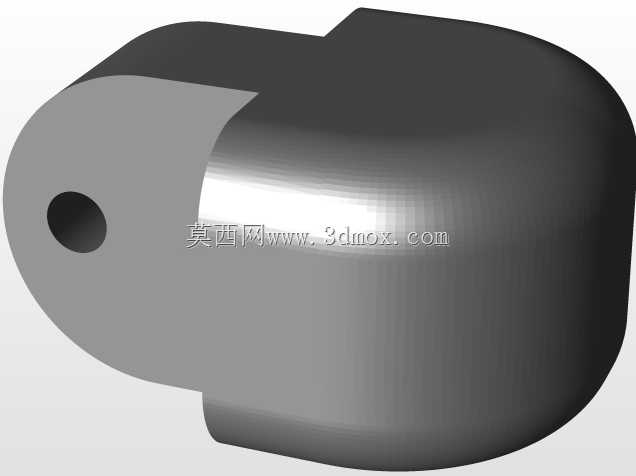

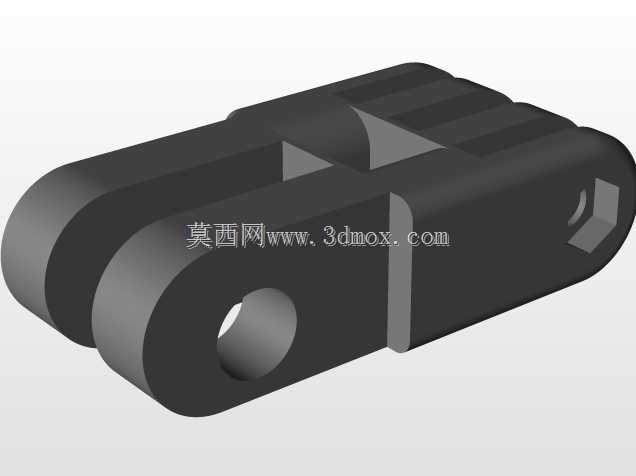

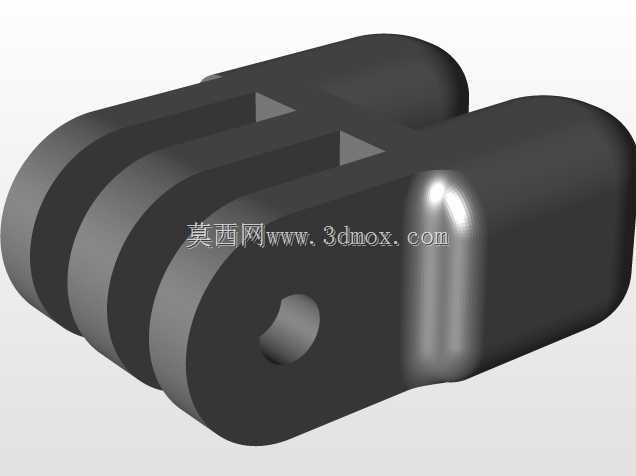

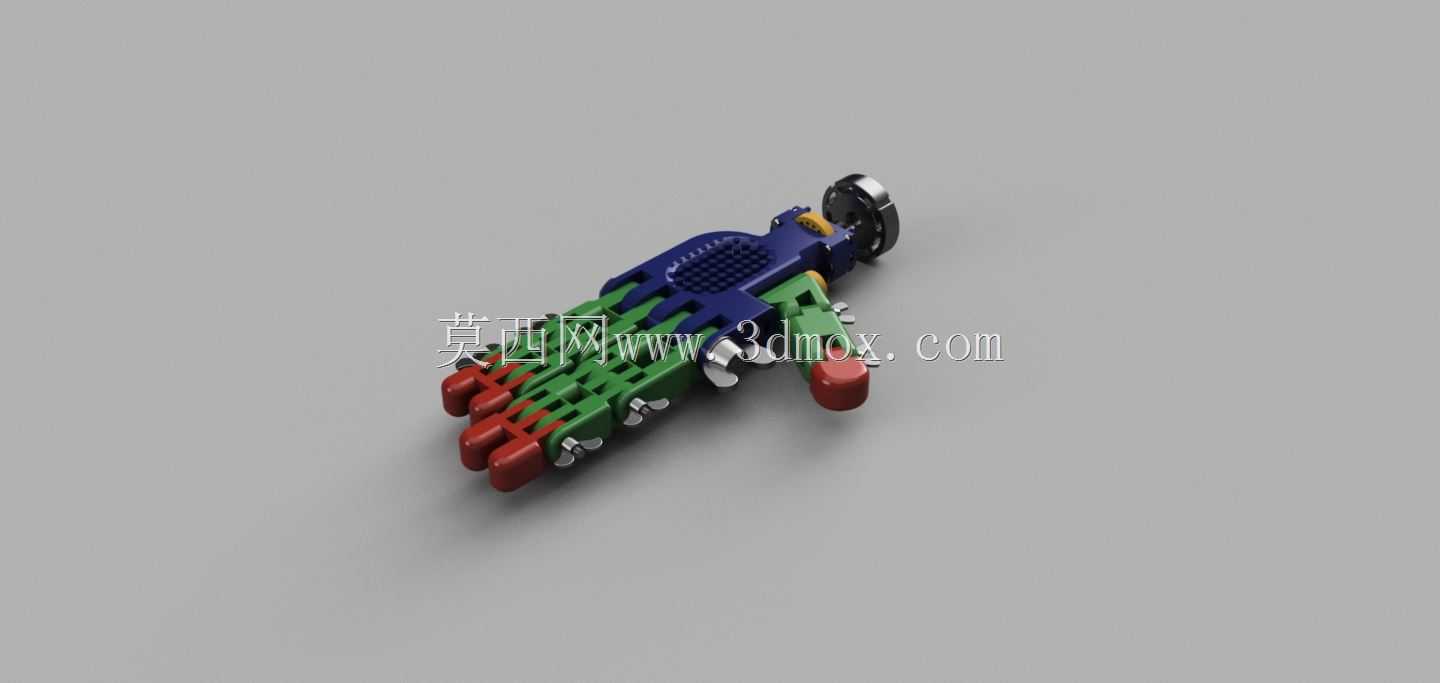

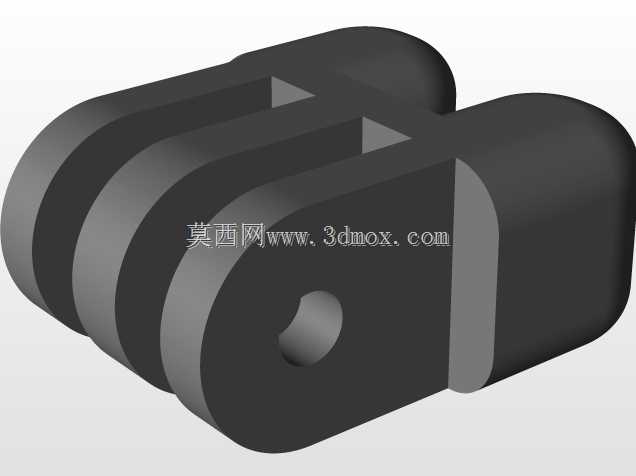

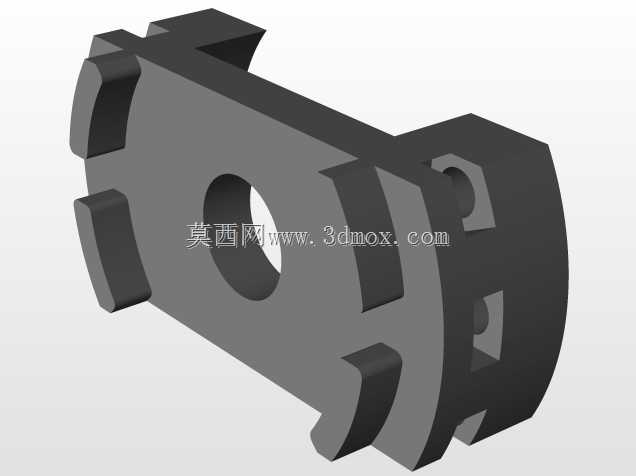

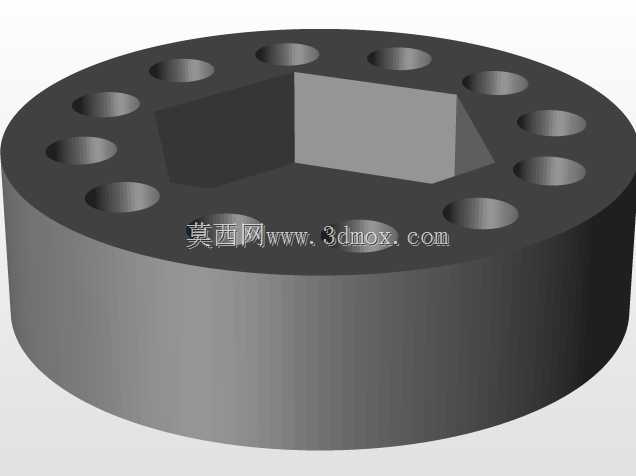

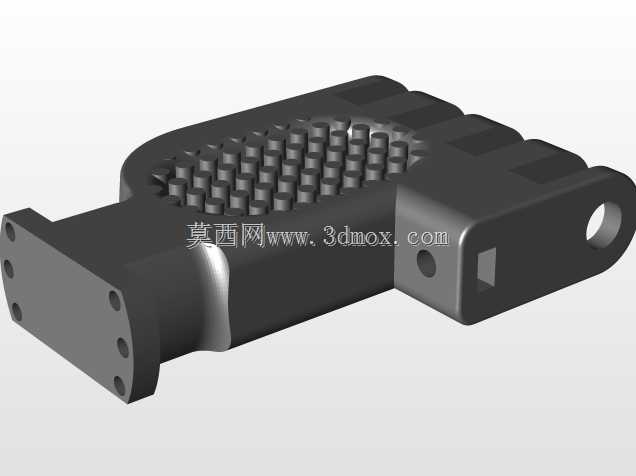

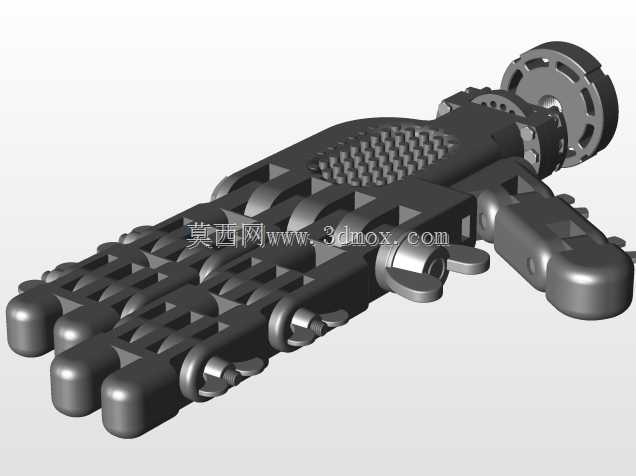

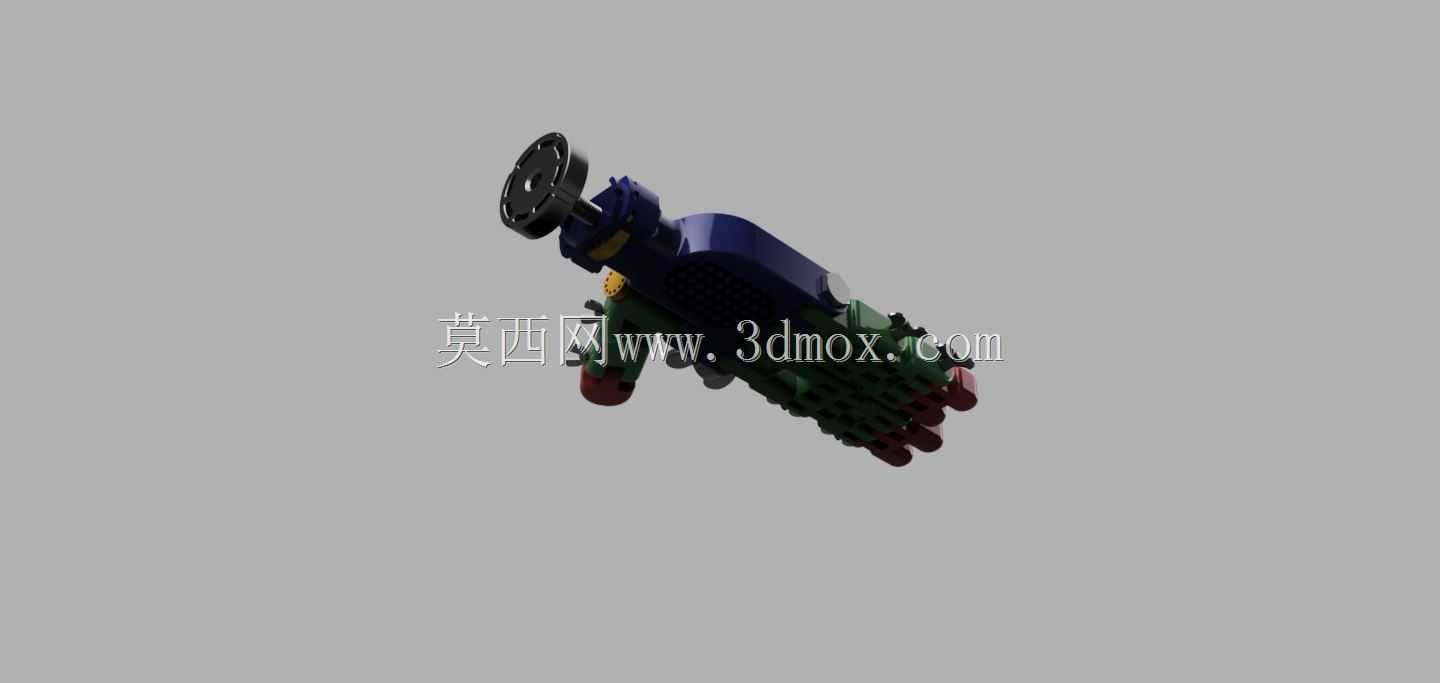

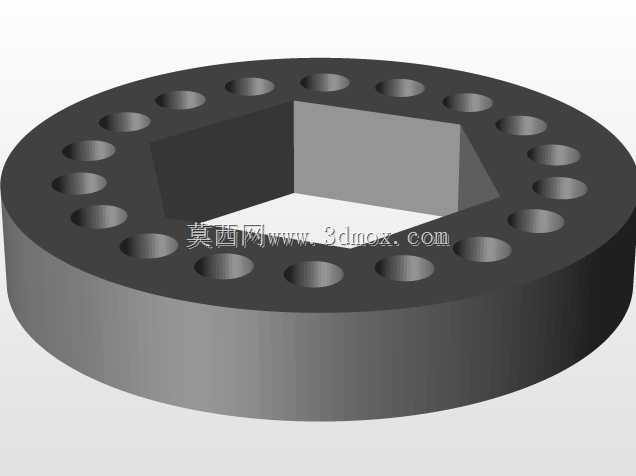

这是我为e-Enable模块化假肢终端设备挑战提交的两份材料之一。每个零件都可以进行3d打印，无需添加支撑。虽然为了便于使用，总共只有三个手指，但为了给人五个手指的错觉，并减少材料的使用，有些手指被切掉了。这种装置不是为了一个特定的用途，而是为了固定在其他装置上，比如杯子和球拍。为此，可以拧紧或松开每个手指和转向节上的螺母和螺栓，对每个接头施加不同的压力，并有效地将其锁定到位。尽管此机制较重，可能需要未进行3d打印的零件，但取决于3d打印机和切片器的功能，它比我提交的其他文件中的要耐用得多。这只手是双灵巧的，这意味着它可以代替右手或左手工作。可以在拇指螺栓轮上添加胶水，以防止其在使用过程中滑落。STEP和IGES文件中使用的螺栓和螺母的CAD文件来自McMaster Carr网站。所有STL文件都是面向z向上切片器的。除了此处发布的3d打印零件外，每个设备还需要（其中一些可以打印）：2x M3x0.5翼形螺母4x M5x0.8翼形螺母2x 30mm M3x0.5螺钉1x 4mm M5x0.8六角螺母5x 45mm M5x0.8螺钉1x M10x1.5翼形螺母1x 90mm M10x1.5螺钉6x 2.4mm M3x0.5六角螺母1x 16mm M3x0.5螺钉1x 25mm M10x1.5螺钉（与红十字国际委员会腕部装置配合。我已成功3d打印此螺钉）
