低成本蜗轮蜗杆驱动刚性电动假手结构

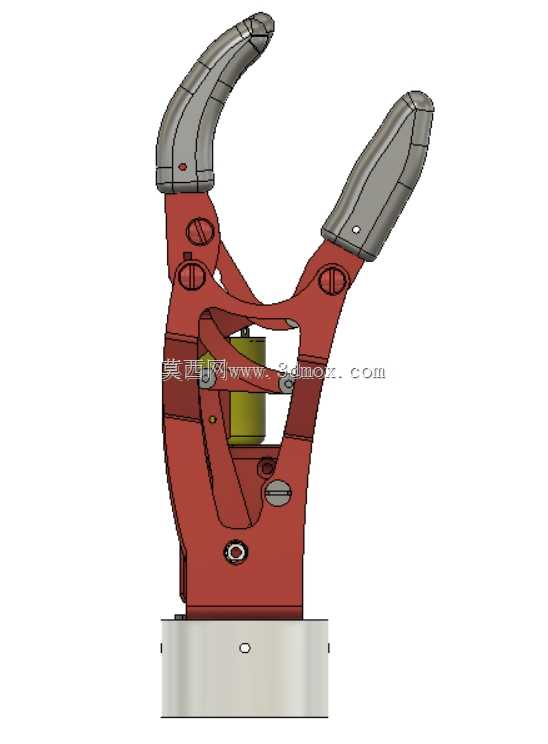

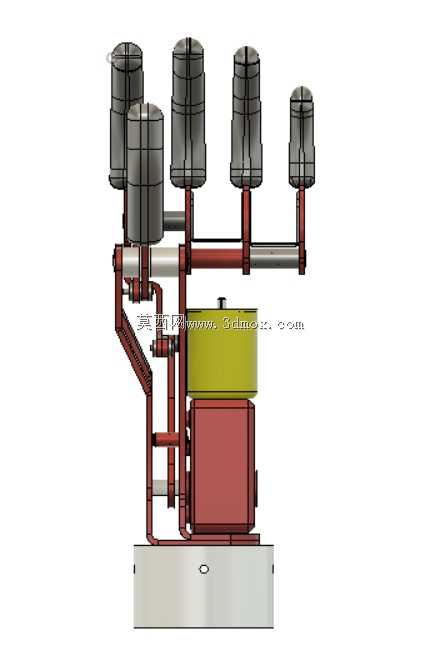

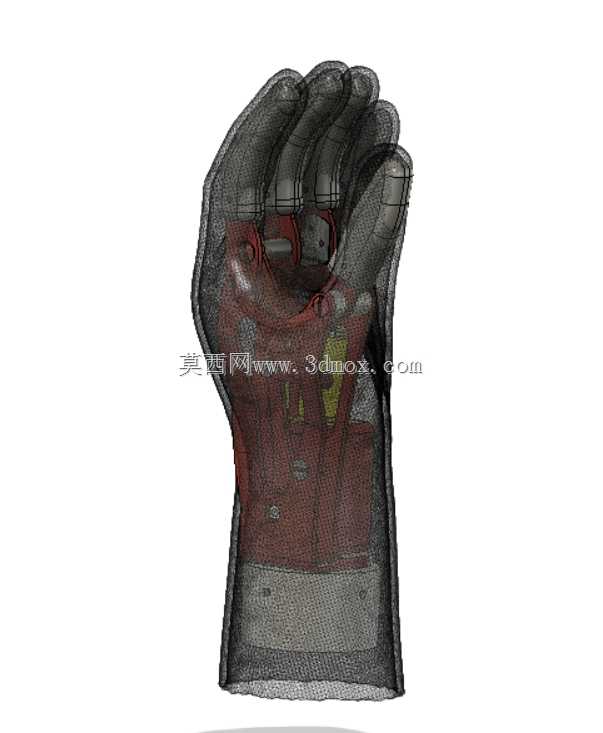

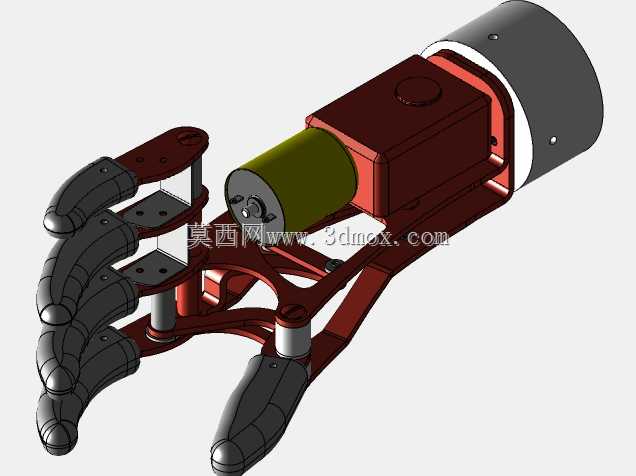

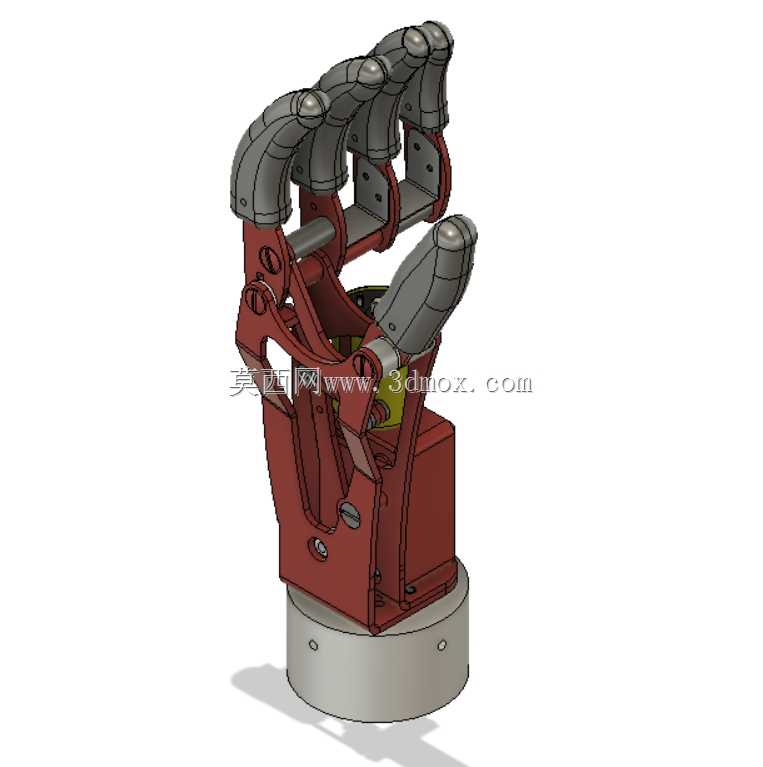

这款电动假手结构面向肢体功能替代场景开发，同时可作为轻载工业末端执行器适配桌面级机械臂，完成规则形状工件的夹取、搬运作业，也可用于教学演示场景下的仿生机构原理展示。结构设计上优先平衡刚性与制造成本，手掌基座采用金属板材加工成型，指节部分采用轻量化结构搭配指套，既保证夹持作业时的结构刚度，避免受力变形导致的夹持失效，也控制了整体自重，降低佩戴或搭载时的负载压力。驱动单元采用蜗轮蜗杆传动方案，搭配6V规格驱动电机，利用蜗轮蜗杆的自锁特性，在断电状态下可保持夹持姿态，无需额外的锁止机构，简化了整体传动链路，也降低了控制逻辑的复杂度。手指采用欠驱动联动设计，单驱动源即可实现多根手指的同步开合动作，开合动作周期控制在1秒区间，可适配日常抓取与轻载作业的动作节奏需求。夹持端开口宽度设置为100mm，可覆盖日常物品与常规轻载工件的尺寸范围，捏取模式下可提供稳定的夹持力，满足不同场景下的施力需求。腕部设置旋转自由度，采用摩擦式连接结构，可手动调整腕部角度，适配不同的操作姿态，无需额外增加驱动单元，进一步压缩了整体结构的体积与成本。基座部分采用2mm厚度的7075铝合金作为加工材料，可通过激光切割完成板材下料，再通过模具弯曲完成主体成型，无需复杂的机加工工序，适合小批量快速生产，也降低了加工门槛。指套部分可适配市售的硅胶手套，提升接触摩擦力的同时优化接触触感，在假肢应用场景下可提升佩戴使用的适配度，在工业应用场景下可避免划伤工件表面。整体结构的紧固件均采用通用标准件，无需定制特殊规格连接件，后期维护更换配件的成本极低，组装流程也相对简便，无需专用工装即可完成整手的装配调试。结构设计过程中规避了复杂的曲面加工需求，除指套部分可采用3D打印制作外，其余金属结构件均可通过常规钣金工艺完成加工，进一步压缩了生产制造成本，让刚性电动假手的落地应用门槛大幅降低。
