医用注射器结构设计三维数字样件

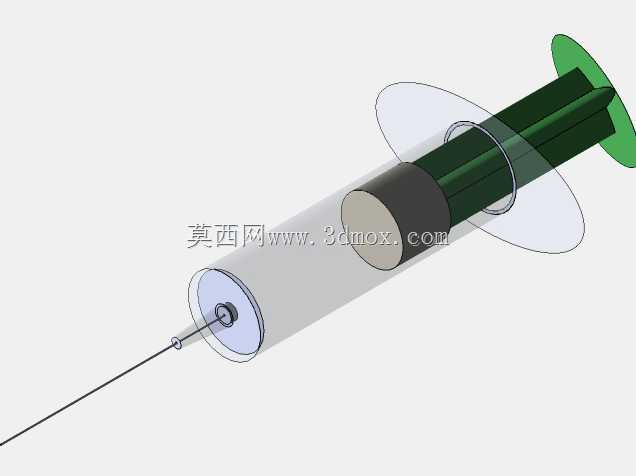

这款医用注射器的三维结构设计，完全贴合临床注射、药剂抽取、实验室液体移取等实际使用场景的功能需求，建模过程中优先还原了各部件的装配配合关系与实际操作的运动逻辑。从结构组成来看，模型完整还原了透明针筒、绿色橡胶密封活塞、推杆、针头连接座、金属穿刺针这几个核心部件，针筒内壁做了光滑圆柱面的特征处理，保证活塞推进过程中无卡滞、无漏液，针筒外壁的刻度标识区域做了平面预留，方便后续做标识贴图或者丝印特征的添加，针筒前端的鲁尔接头结构严格按照通用医用接头的尺寸规范建模，能够适配常规规格的针头安装，不存在装配干涉问题。推杆尾部的按压凸缘做了加宽处理，匹配临床操作时手指施压的受力面积，活塞部分的橡胶密封结构做了双凸环的细节设计，这一结构是保证注射过程中气密性的关键，建模时特意还原了凸环与针筒内壁的过盈配合关系，能够直观展示密封原理。针头部分做了针座与针管的分体建模，针座的锥度与针筒前端接头的内锥面完全匹配，安装后可实现自锁防脱落，金属针管的壁厚、内径都按照常规医用注射针的参数做了等比例还原，针尖的斜切角度也符合实际穿刺使用的角度要求，能够直观展示穿刺端的结构形态。在设计思路上，整个模型采用自底向上的装配建模逻辑，先单独绘制每个零件的三维特征，再按照实际装配顺序添加配合约束，推杆与针筒之间添加了轴向滑动的配合关系，能够模拟实际使用时推杆推拉的动作过程，活塞与推杆端部的卡接结构也做了细节还原，可展示活塞与推杆的连接固定方式。从安装边界与尺寸适配来看，整个注射器的整体长度、针筒外径、推杆行程都按照常规5ml规格医用注射器的实际尺寸做了等比例建模，各部件之间的配合间隙控制在合理公差范围内，既可以用于医用器械结构的教学演示，也可以作为医疗场景动画制作、虚拟仿真训练的基础数字资产，还能为一次性医用耗材的结构优化设计提供直观的三维参考，帮助设计人员快速验证结构合理性，减少实物打样的迭代次数。建模过程中对透明针筒部分做了外观特征的区分，能够直观展示内部活塞的位置与药剂容纳腔的空间变化，方便使用者理解注射器的容量变化逻辑，针头的保护套结构虽然未在当前视图展示，但建模时预留了对应的安装位置，可根据需求扩展添加对应部件。
