紧凑型集成式多路电磁阀组结构设计

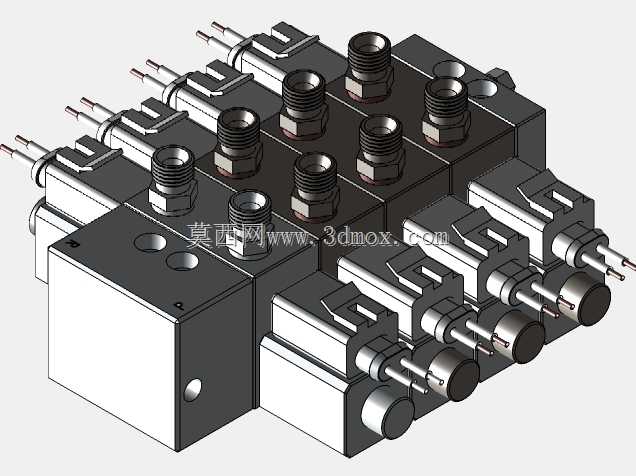

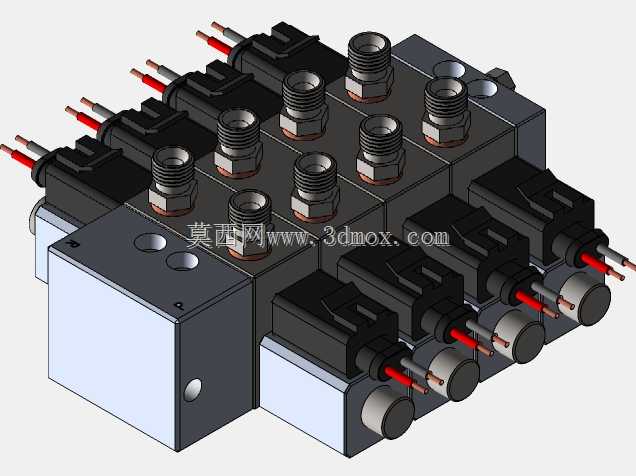

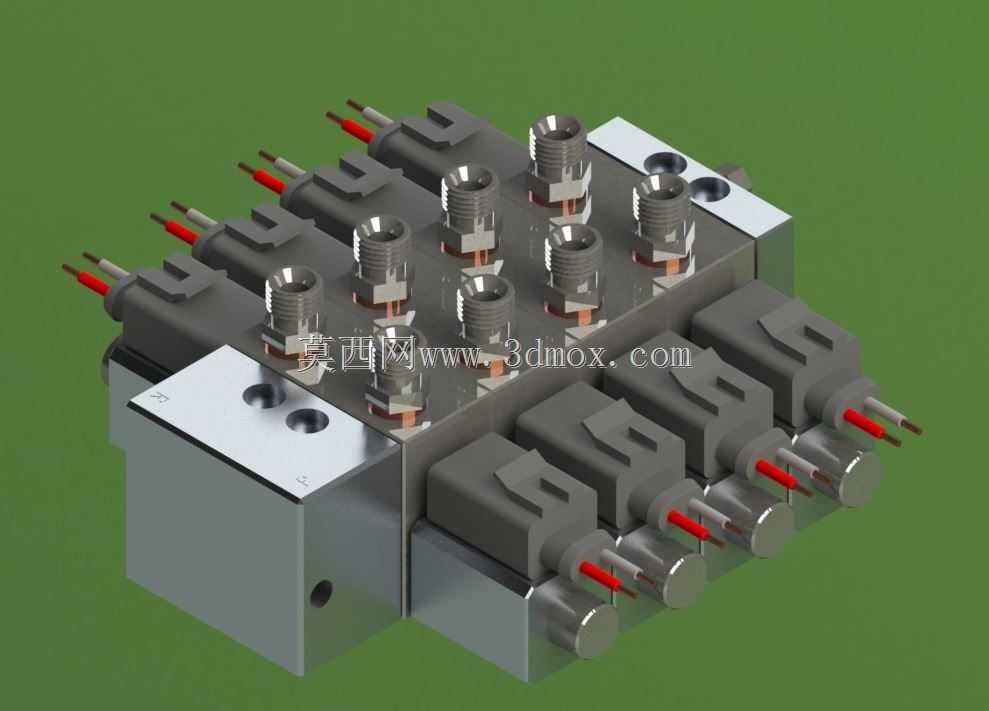

这款集成式多路电磁阀组，是面向狭小安装空间的气路控制场景开发的元件，在半导体分拣设备、小型桌面自动化装配工位、医疗样本分析仪这类对安装体积有严苛限制的设备中应用十分广泛。区别于传统单阀分散安装的形式，该阀组采用整体式汇流板基底设计，将十路电磁阀的气路全部集成在金属基座内部，省去了单阀之间的外接气管与转接接头，既压缩了整体安装占用的空间，也减少了外接管路带来的漏气风险点。从结构设计来看，阀组采用对称排布思路，两列电磁阀分别布置在汇流板的两侧，每路阀的电气接线端统一朝向外侧，接线时无需在阀组缝隙内操作，后期维护更换单阀时，只需松开对应阀的固定螺丝即可拆卸，不会干扰相邻阀的安装与接线。阀组上的M8x1接口是标准的气动管路连接口径，可直接适配市面上常规的快插接头，无需额外定制转接件，24V的供电规格也匹配绝大多数工业自动化设备的直流供电标准，接入设备控制系统时无需额外增设电压转换模块。安装边界上，汇流板两端预留了定位销孔与安装固定孔，可直接通过螺栓固定在设备的安装面板或型材支架上，安装面的平面度要求控制在0.1mm以内，避免固定时基座变形导致内部气路密封失效。每一路电磁阀都带有独立的手动操作按钮，在设备调试阶段无需给阀通电，即可手动按压按钮切换气路通断状态，快速排查气路接线与管路连接是否正确。阀组的出气端对应每一路阀都做了标识，接线接管时可直接对应气路原理图的点位编号，减少接错管路的概率。内部气路的流道设计做了圆弧过渡处理，相比直角转接的流道，能降低压缩空气通过时的压力损失，提升阀组的响应速度，同时减少高速气流带来的气动噪音。密封结构上，阀与汇流板之间采用整体式密封垫，相比单个密封圈的密封形式，装配时更便捷，密封可靠性也更高，在0.15-0.8MPa的常规气动工作压力范围内，都能保证长期工作无泄漏。这类集成阀组在选型时，需要提前核算设备所需的阀路数量，预留1-2路备用点位，避免后期设备功能升级时需要整体更换阀组，同时要确认阀的通径是否匹配执行元件的耗气量，避免通径过小导致气缸动作速度达不到设计要求。
