水滴造型家用桌面超声波加湿器结构设计

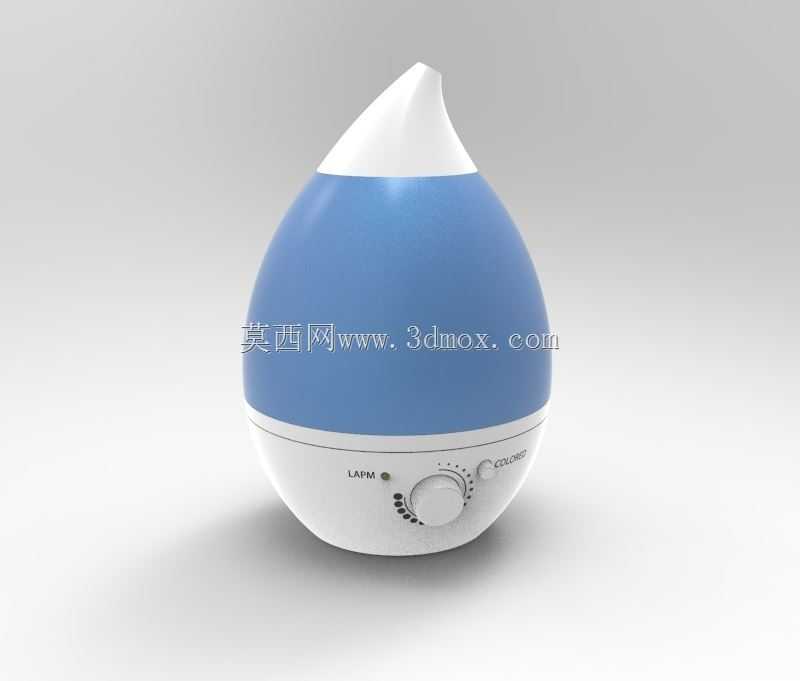

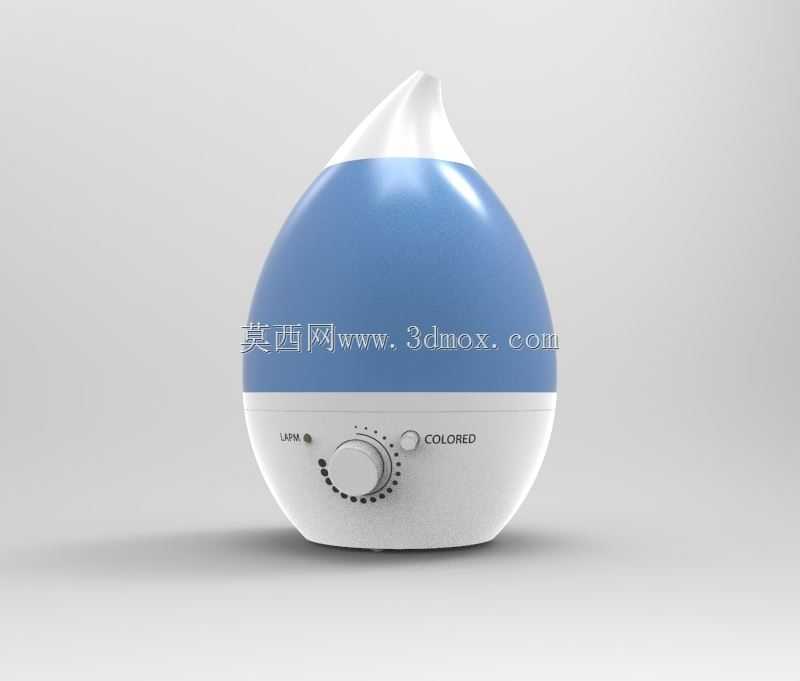

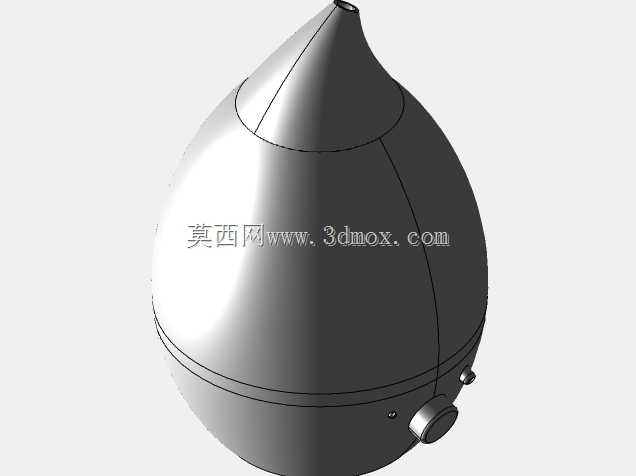

这款水滴造型的加湿设备，核心应用场景集中在小型独立空间的空气湿度调节，覆盖居家卧室、办公工位、小型独立书房这类面积在10-20平的封闭或半封闭区域，能够持续输出微米级水雾，避免秋冬干燥季节、空调长时间开启环境下的空气湿度过低问题，减少人体呼吸道黏膜干燥、静电频发、木质家具干裂等常见问题。从功能实现逻辑来看，设备采用超声波高频振荡原理，将储水腔内部的纯净水打散为1-5微米的超细雾粒，通过顶部出雾口自然扩散到空气中，区别于热蒸发类加湿设备，工作过程无加热环节，能耗更低，也不会产生高温烫伤风险，适配有孩童、宠物的家庭使用场景。设备正面集成了机械式旋转调节旋钮，可连续调整雾量输出大小，旋钮周边设置了档位定位凸点，用户盲操作也能快速识别调节幅度，旋钮旁预留了状态指示标识，能够直观反馈设备当前工作状态。从设计思路层面，整体采用上窄下宽的水滴仿生造型，底部直径控制在180mm左右，整体高度约260mm，放置在桌面时占用空间不足一张A4纸的三分之一，底部设置了一圈防滑硅胶垫，与桌面接触时不会产生滑动，也能避免设备运行时的轻微振动带来的位移问题。机身下半部分为储水腔结构，采用上下旋合的密封结构，密封圈采用食品级硅胶材质，加水时可直接拧开上半部分注入清水，储水容量约1.5L，满水状态下可连续工作8-10小时，无需频繁加水。机身中上部的蓝色半透明区域为水位观察窗，用户无需打开储水腔就能直观看到剩余水量，及时补充水源。出雾口采用流线型收窄设计，能够引导水雾垂直向上输出，避免水雾直接打湿周边桌面物品，出雾口边缘做了圆弧过渡处理，没有尖锐棱角，日常清洁擦拭时不会划伤手部。设备的电路模块全部集成在底座内部，与储水腔之间设置了双层隔水密封结构，即使出现少量溢水情况，也不会渗入电路区域造成短路故障，底座侧面预留了电源接口位置，走线方向可根据摆放位置灵活调整，不会因为线材弯折影响摆放稳定性。建模过程中对各个配合面的公差做了预留，旋合结构的配合间隙控制在0.2mm，既保证旋转顺畅，又不会出现漏水问题，旋钮与机身面板的配合间隙控制在0.15mm，调节时无卡顿、无旷量，所有外露的拼接缝都做了错位隐藏处理，外观整体性更强，日常擦拭清洁时不会积攒灰尘。
