VAPORESSO SKRR 8ml耐热储液玻璃仓结构

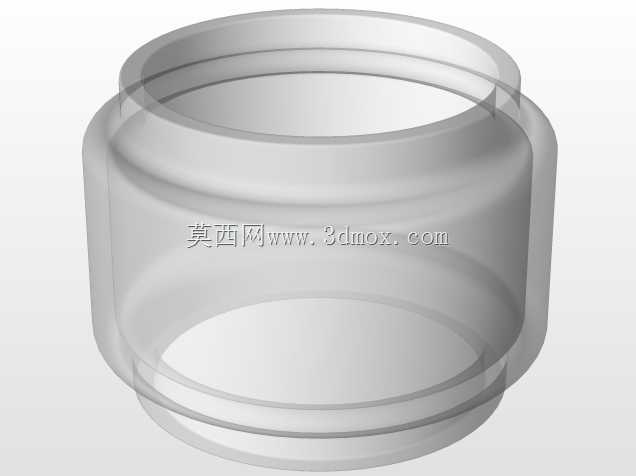

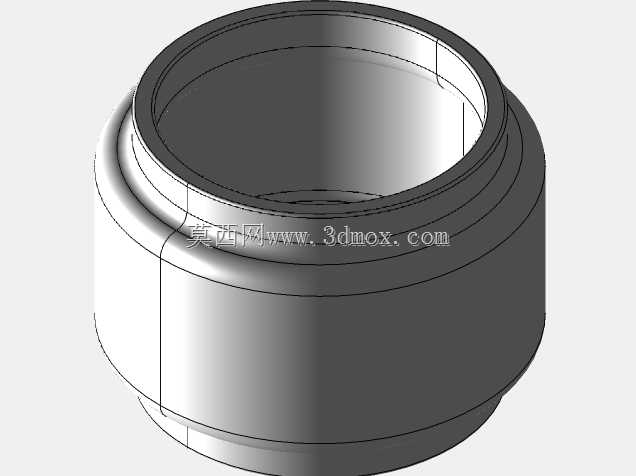

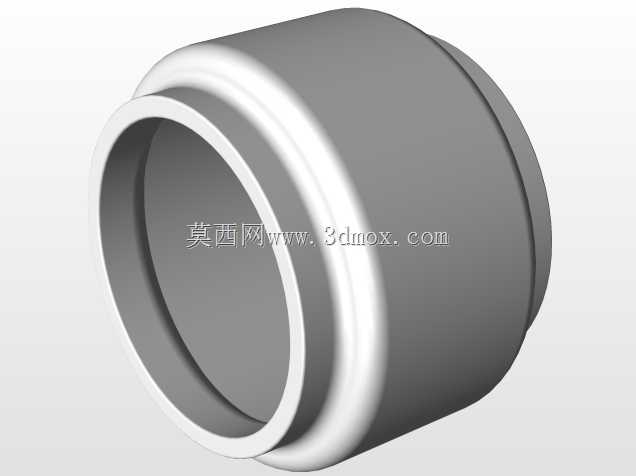

这款储液玻璃仓主要配套蒸汽类电子雾化设备使用，作为储液承载部件，其核心作用是储存雾化介质，同时为雾化芯提供稳定的供液通路，日常使用中需要耐受雾化过程中产生的持续高温，还要承受一定的内部气压变化，避免出现漏液、开裂的问题。在实际的产品适配场景中，该部件需要和SKRR系列雾化器的上盖、底座密封结构完全匹配，安装时依靠玻璃仓两端的端面与硅胶密封圈紧密贴合，形成密封的储液腔，因此设计过程中对两端的外径公差、端面平面度都有较高要求，公差过大会导致密封圈压缩量不足出现漏液，公差过小则会造成安装困难甚至挤碎玻璃。从结构设计思路来看，这款玻璃仓采用直筒式主体结构，没有多余的异形曲面，一方面是降低玻璃加工的成型难度，提升成品率，另一方面直筒结构的承压能力更均匀，在受热膨胀时应力分布更合理，不容易出现应力集中导致的碎裂。尺寸设计上，主体外径控制在25mm，壁厚1.5mm，这个壁厚参数是经过反复验证的，既能够保证玻璃仓有足够的结构强度，耐受日常使用中的磕碰、挤压，又不会因为壁厚过大导致整体重量过高，影响雾化设备的握持手感。上端配合位置外径为30mm，和上盖的金属限位台阶完全契合，安装后不会出现径向晃动，整体有效储液高度对应21.6mm的尺寸区间，刚好实现8ml的额定储液容量，能够满足用户长时间使用不用频繁补加介质的需求。在实际建模过程中，所有尺寸都是通过对实物样本的多点测量取平均值确定的，尤其是两端的配合位置，分别测量了圆周方向六个点位的直径数据，修正了样本本身的制造误差，保证模型的尺寸精度能够满足后续开模、配件替换的设计需求。玻璃材质本身的特性决定了设计时要避免尖锐的转角，因此玻璃仓两端的过渡位置都做了微小的圆弧倒角，既能够消除应力集中点，提升玻璃件的抗冲击能力，也能在安装时避免锋利的边缘割伤硅胶密封圈，延长密封件的使用寿命。从设备适配的角度来说，这款储液仓的安装边界完全遵循SKRR系列雾化器的原有接口尺寸，不需要对原有设备的上盖、底座结构做任何修改，就可以直接替换原装的玻璃仓，属于完全兼容的替换配件，在配件生产、售后维修场景中都有实际的应用价值。建模时重点还原了玻璃仓的内外壁同轴度要求，因为同轴度偏差会导致安装后密封圈受力不均，长期使用后容易出现单侧渗液的问题，同时内壁的光滑度也做了对应体现，实际生产中玻璃内壁的光滑度会影响残液的附着情况，光滑的内壁能够减少介质残留，提升用户的使用体验。
