Fusion360构建的网格结构标准人体造型

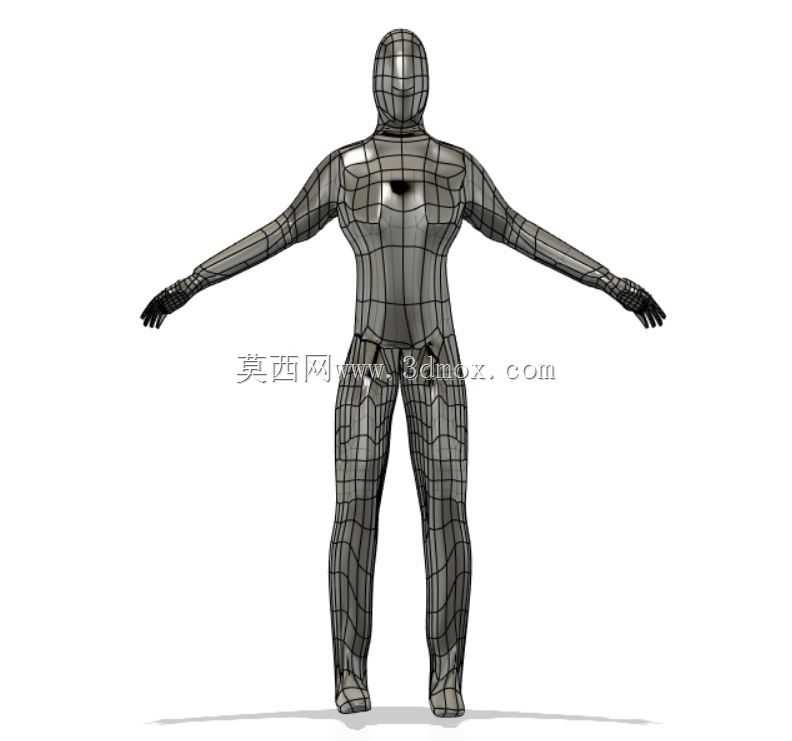

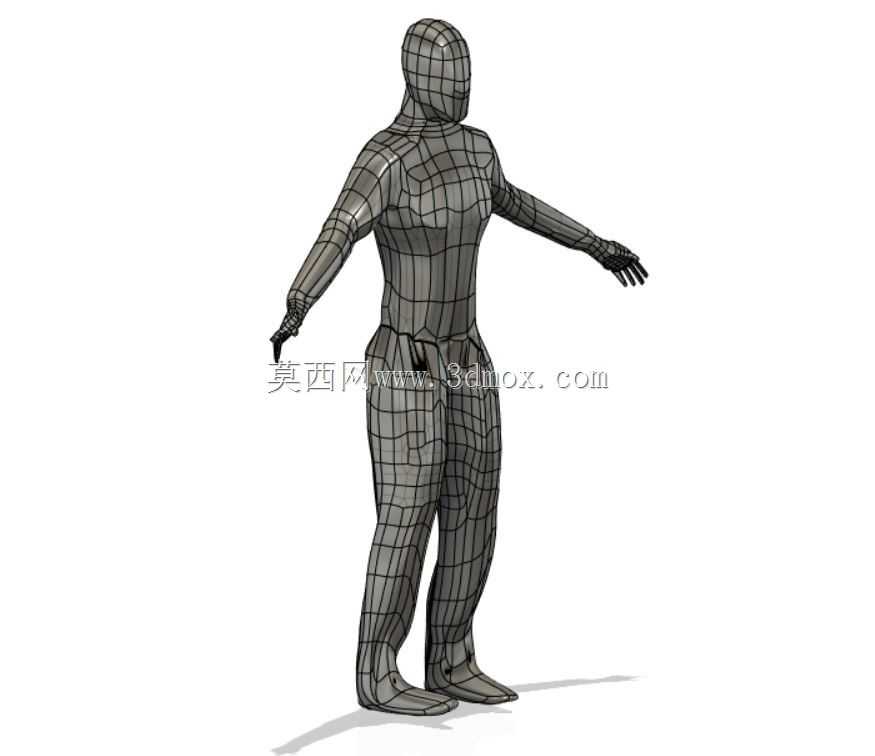

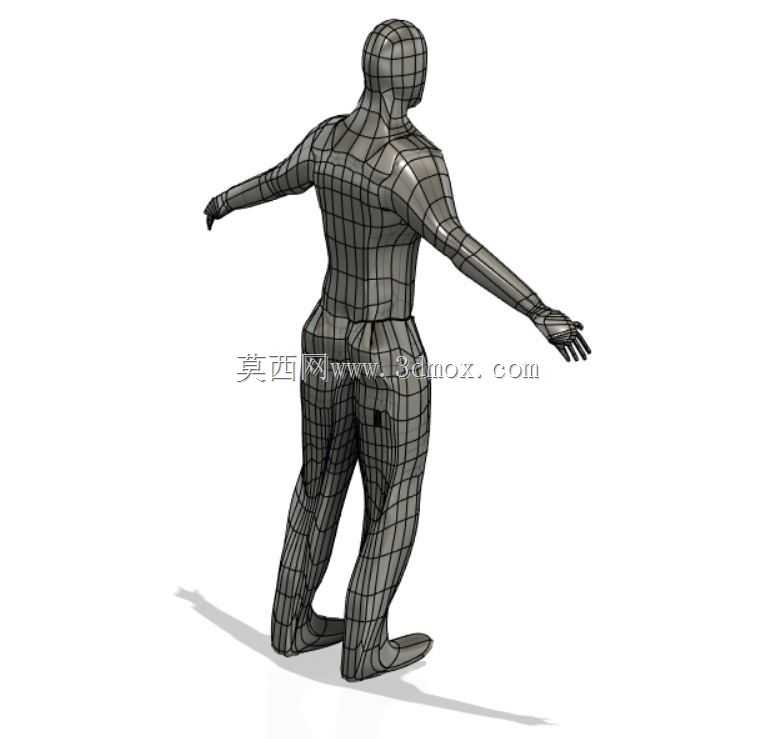

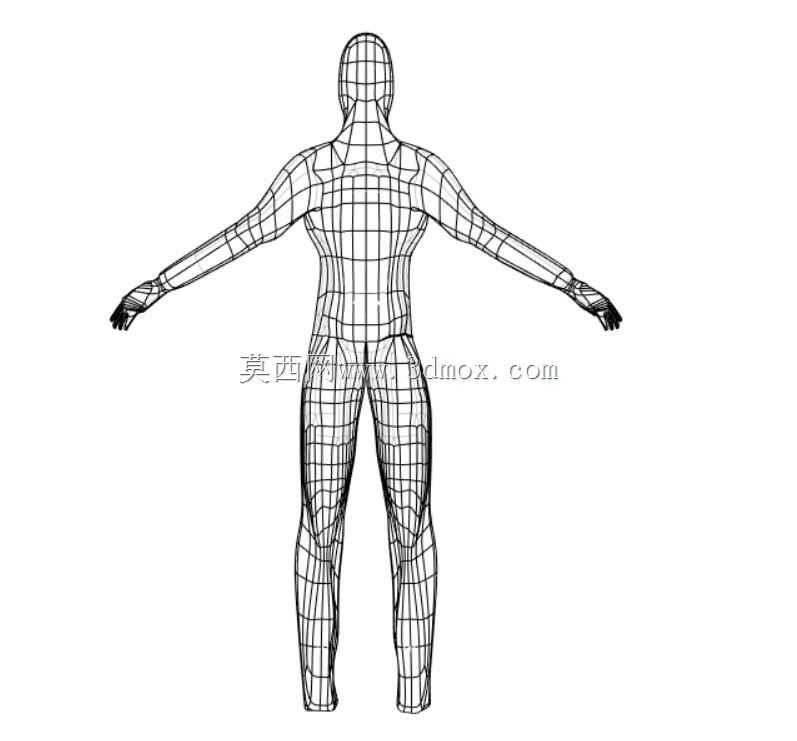

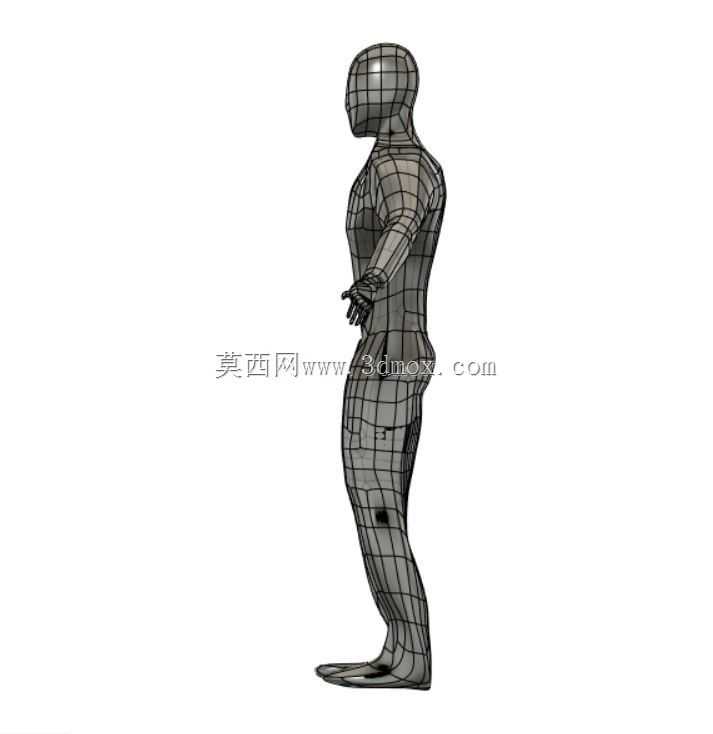

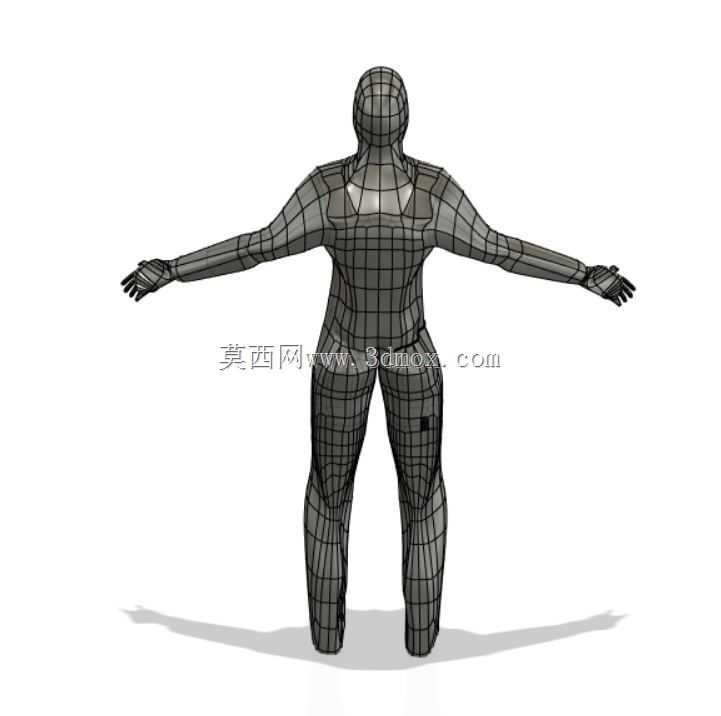

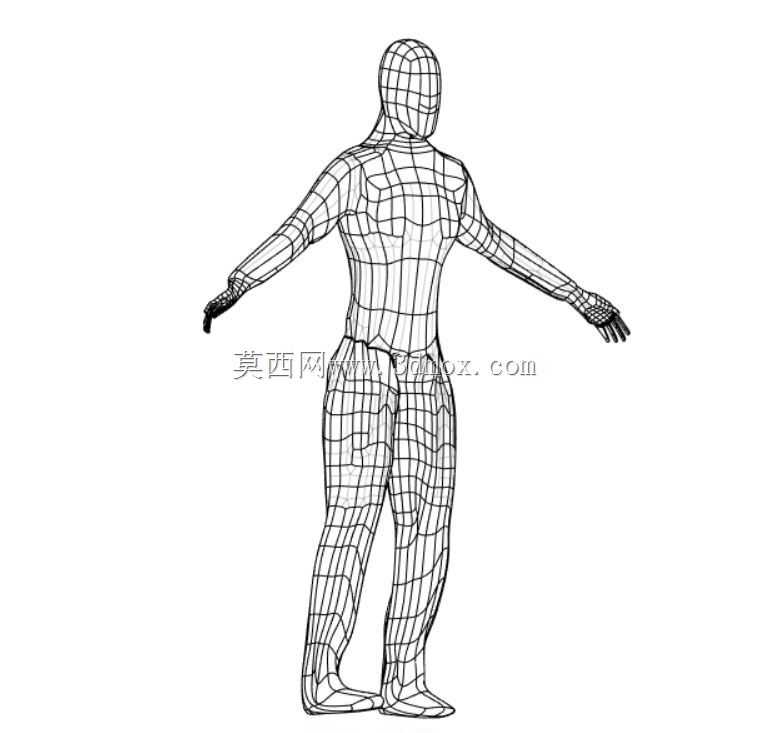

在人机工程验证、穿戴产品适配、虚拟场景搭建等工程环节中，标准化的人体基准模型是前期方案推演的核心参考载体，这款采用多边形网格拓扑构建的人体造型，完全围绕工程场景的实际使用需求设计，没有冗余的装饰性结构，整体采用T型站立姿态，双臂自然水平展开，双腿并拢直立，能够覆盖绝大多数人机校核场景的基准摆放要求。从拓扑结构来看，模型全身采用均匀分布的四边形网格布线，网格密度经过反复调整，既保证了头面部、躯干、四肢等关键部位的曲面曲率还原度，又不会因为面数过高导致后续仿真运算、场景加载时出现算力浪费，网格边线完全顺着人体肌肉与骨骼的自然走向排布，后续如果需要调整姿态、修改体型参数，只需要通过软选择、骨骼绑定等方式拖动对应网格节点即可，不需要重新进行拓扑重构，能够大幅缩短方案调整的周期。在实际工程应用中，这款模型可以直接导入人机工程仿真模块，用于验证操作台高度、设备操作件布局、安全防护空间预留是否符合人体操作的舒适区间，比如在设计工业控制台时，可以将模型导入装配环境，模拟不同身高操作人员的手臂可达范围、视线观察角度，提前规避操作盲区、肢体干涉等设计缺陷；在设计防护服、背包、可穿戴设备等产品时，均匀的网格表面可以直接作为曲面偏移的基准，快速生成穿戴产品的初始贴合曲面，减少从曲面打点到构面的重复工作量。模型的外形比例参考了成年人体的通用尺寸基准，各肢体段的比例关系符合通用人体测量数据的中位值，没有夸张的肢体变形，站立状态下的底部支撑面完全贴合双脚的自然着地范围，导入虚拟场景后不需要额外调整支撑基准就可以直接放置在地面平面上，不会出现悬浮、穿模等基础问题。不同于高精度的扫描人体模型，这款模型的结构做了针对性的工程化简化，没有指甲、毛发、皮肤纹理等非工程必要细节，所有结构都服务于尺寸校核、空间占位、姿态模拟的核心需求，不管是用于工装夹具的适配空间验证，还是虚拟展示场景的人物占位，都能够在保证参考精度的前提下，降低对硬件算力的要求，即使在普通配置的工作站上也能流畅完成旋转、缩放、装配约束等操作。在设计思路上，这款模型从一开始就定位于工程通用参考件，而非影视动画类的高精度角色模型，所以在布线阶段就刻意规避了三角面、多边面等不利于后续参数调整的拓扑问题，全身网格的边长差值控制在极小范围内，后续如果需要做有限元分析类的人体受力模拟，均匀的网格也能保证应力计算的收敛性，不会因为局部网格畸变导致运算报错。
