小型挖沟作业机械臂整机结构设计

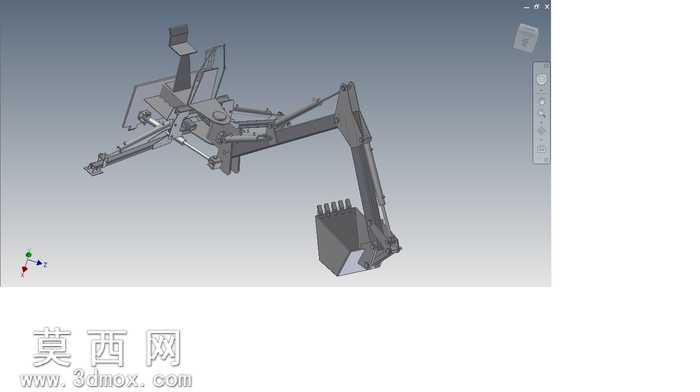

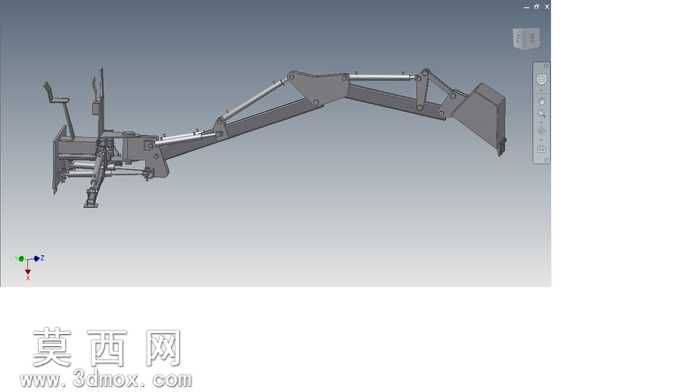

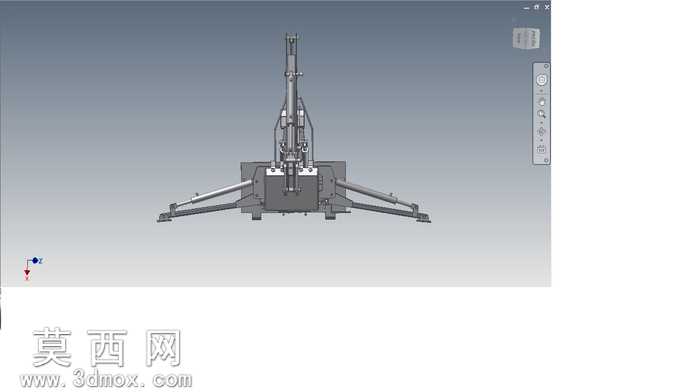

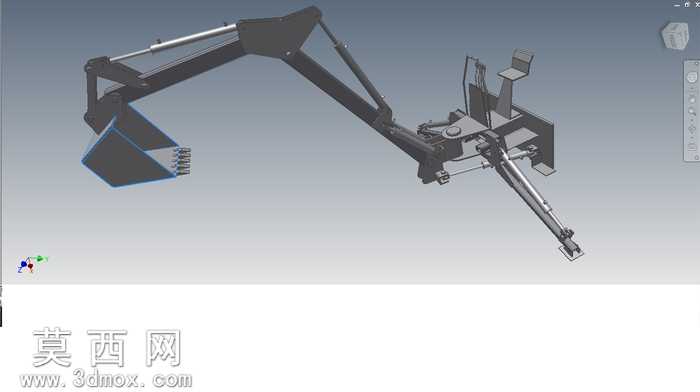

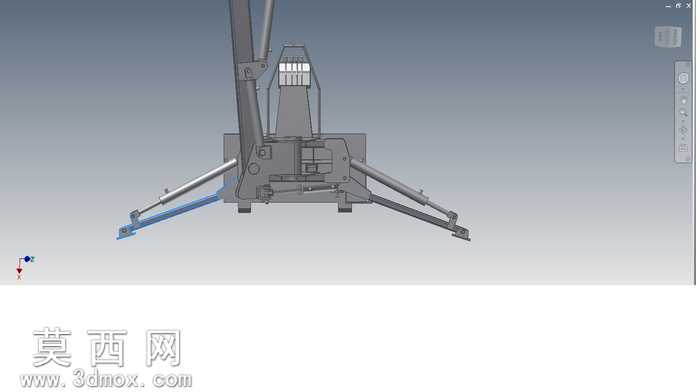

本次挖沟机三维设计以小型工程作业场景的实用需求为核心出发点，在建模过程中优先考量结构的易加工性与装配便捷性，整体摒弃了冗余复杂的装饰性元素，将功能实现作为设计的核心导向。建模阶段针对设备的三大核心模块进行了精细化构建：首先是可多自由度摆动的挖掘作业臂，从臂架的分段铰接结构、铲斗的切削刃造型，到臂架与机身的连接回转支座，每一处结构都按照实际作业的受力逻辑进行排布，确保臂架在抬升、下挖、回转的全动作行程中不会出现结构干涉；其次是机身承载模块，整合了操作站位平台、臂架动力安装位、配重平衡结构的布局，让整机的重心在作业过程中始终保持在稳定区间；最后是可收放的支撑支腿结构，能够在作业时展开提供稳定支撑，转场时收起不影响移动。设计初期原本规划采用全螺栓连接的装配式结构，尽可能减少焊接工序以降低加工难度，受限于建模时的硬件性能限制，对部分细小的螺栓连接细节做了简化处理，将部分连接结构整合为一体化构件，在不影响整体结构逻辑表达的前提下降低了模型的面数复杂度。材质与渲染表现上，针对金属结构件赋予了哑光工程机械灰的材质属性，铰接销轴等运动部件做了金属光泽区分，操作区域的防滑踏板做了纹理细节处理，让整体视觉效果贴近真实工程设备的质感。设计过程中反复调整了作业臂的长度比例与支腿的展开角度，前后累计投入十数小时的建模调整时间，过程中不断修正结构干涉、重心偏移的问题，虽然部分细节仍有优化空间，但完整呈现了小型挖沟机从作业端到支撑端的全部结构逻辑，清晰表达了设备无额外复杂制动结构、依靠结构自锁实现作业稳定的设计思路，完整还原了设备各部件的装配关系与运动逻辑，能够直观展现小型挖沟设备的作业原理与结构组成。
