加长臂挖掘机工作臂结构三维设计

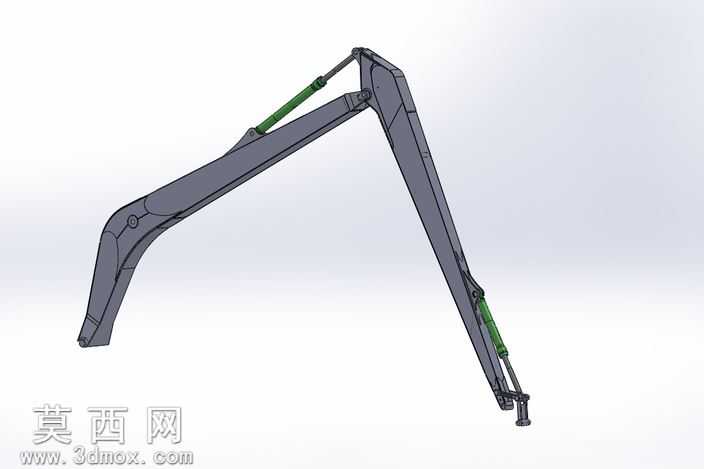

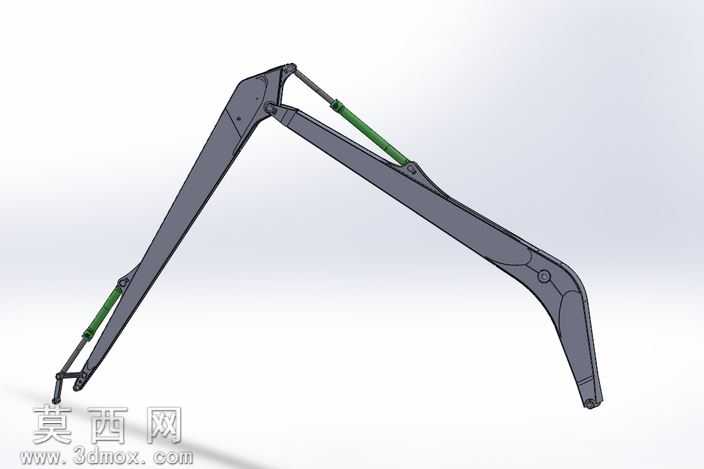

本作品为加长臂挖掘机的工作臂总成三维建模成果，建模过程严格遵循工程机械设计规范，依托三维参数化建模技术完成整体结构的精准搭建。建模阶段首先梳理加长臂的层级装配关系，将整体结构拆解为基础动臂、延长段臂体、斗杆、液压油缸、铰接销轴、连接支座等独立零部件，对每一个零部件的外形轮廓、安装孔位、铰接配合面进行1:1比例还原，确保各部件的装配公差符合实际机械加工的精度要求，避免出现干涉错位问题。材质设置环节充分还原工程实际应用的材质特性，臂体主体结构采用高强度低合金钢材材质，渲染时赋予哑光深灰金属质感，模拟工程设备常用的耐磨漆面效果；液压油缸部件区分缸筒与活塞杆的材质差异，缸筒部分设置与臂体一致的漆面质感，活塞杆部分设置亮面镀铬金属材质，还原液压元件的真实外观；铰接销轴部位做防锈处理的金属质感设置，连接胶管部分设置黑色橡胶材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度与真实感。结构设计上，该加长臂在标准挖掘机臂的基础上优化了臂段长度比例，调整了动臂与斗杆的铰接点位置，匹配对应行程的液压油缸，在保证臂体结构强度的前提下拓展了作业半径与挖掘深度，能够满足深基坑开挖、河道清淤、高位装卸等特殊工况的作业需求；各臂段内部设计有加强筋板结构，在三维建模中对筋板的厚度、焊接位置做了明确体现，平衡臂体自重与结构强度，避免长距离作业时臂体出现形变。渲染阶段采用柔和的均匀打光方案，突出臂体的结构轮廓与铰接运动关系，清晰展示各部件的连接逻辑，可直接用于工程机械结构教学、挖掘机改装方案演示、作业工况模拟等场景，模型装配逻辑完整，可通过调整液压油缸的伸缩参数模拟工作臂的举升、收展动作，直观呈现加长臂挖掘机的作业运动轨迹。
