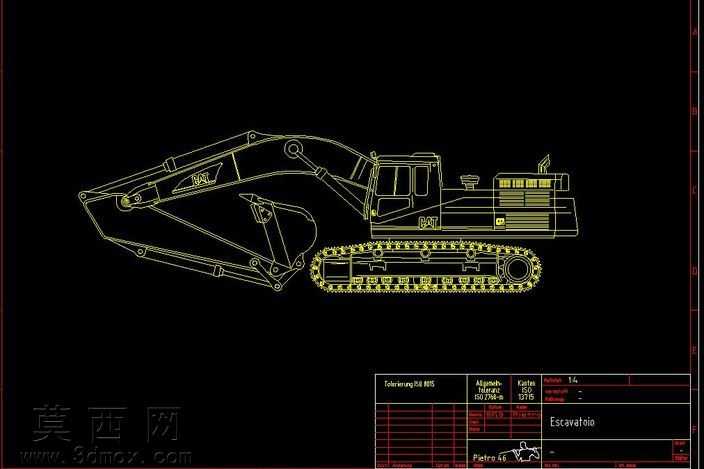

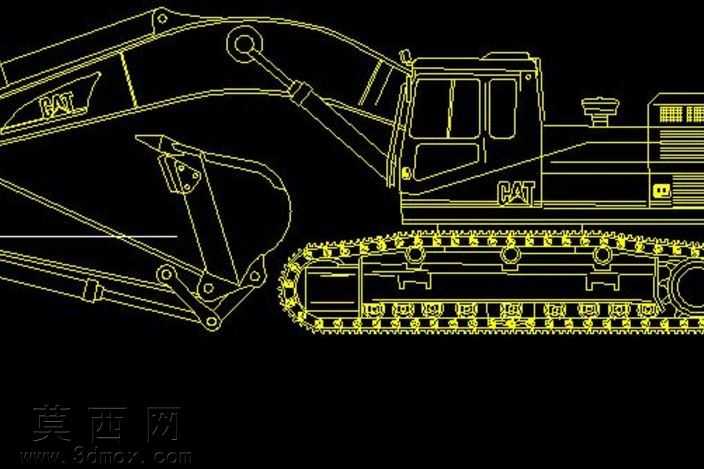

履带式挖掘机整机结构线框设计模型

本模型为履带式挖掘机的整机结构设计成果，采用线框化建模方式完整还原挖掘机的全系统构造，建模过程中严格遵循真实履带挖掘机的尺寸比例与结构逻辑，对工作装置、回转平台、行走底盘三大核心组成部分进行了精准的结构复刻。建模阶段首先搭建整机的尺寸基准框架，以履带底盘的轨距、接地长度为基础定位参数，确定回转中心的坐标位置，再依次向上搭建上部车体的主框架结构，确保上下车的连接结构符合真实挖掘机的回转支承装配逻辑。针对工作装置部分，依次完成动臂、斗杆、铲斗以及各铰接点的结构建模，每处铰接位置的销轴结构、连接耳板都按照机械设计的配合要求进行参数化绘制，还原动臂举升、斗杆收放、铲斗翻转的运动自由度结构逻辑，清晰呈现工作装置的多连杆传动路径。行走系统部分完整绘制了履带链轨节、驱动轮、导向轮、支重轮、托链轮的排布结构，准确还原履带的环绕装配关系，体现履带式行走装置适应复杂工地地形的结构特性。上部车体部分涵盖了驾驶室布局、动力舱轮廓、配重块位置、散热系统结构的线框表达，各部件的位置排布符合真实挖掘机的重量分配原则，确保整机重心位置的设计合理性。模型采用线框呈现形式，能够清晰展示各部件的轮廓边界与装配位置关系，没有添加冗余的渲染材质，重点突出结构本身的设计逻辑，所有结构线条都严格对应机械制图的投影规范，可用于挖掘机结构原理教学、整机方案初步论证、结构拆解参考等场景，建模过程中对各部件的连接关系、运动干涉位置都做了预先校验，确保结构逻辑符合工程机械的设计规范，完整呈现履带挖掘机从行走到底盘、从回转平台到工作装置的全链条结构组成，清晰展现各系统之间的装配关联。
