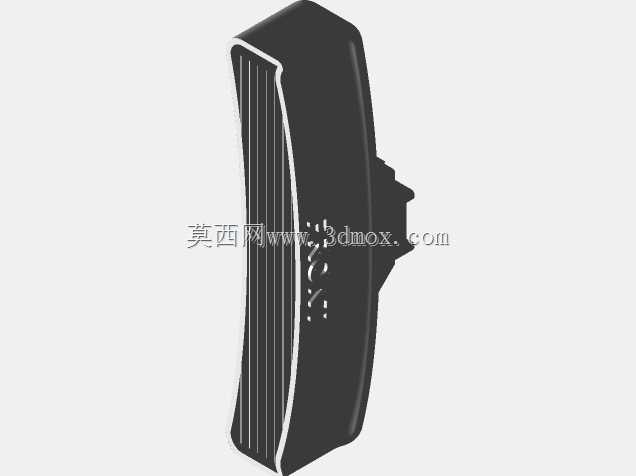

M18克莱莫尔矿山（历史道具）

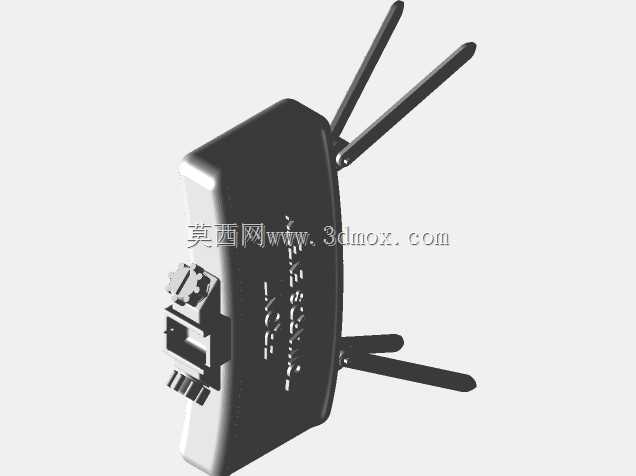

M 57电动点火装置：https://www.thingiverse.com/thing:2721578The M18A1克莱莫尔是为美国武装部队开发的定向杀伤人员地雷。它的发明者诺曼·麦克劳德（Norman MacLeod）以一把苏格兰中世纪的大型剑命名了这座矿山。与传统的地雷不同，克莱莫尔地雷是指令引爆和定向的，这意味着它通过遥控发射，像猎枪一样向杀伤区发射一系列金属球。克莱莫尔也可以通过三线发射系统诱杀来激活，用于区域封锁行动。克莱莫尔发射钢球，在装置前方60°弧内射出约100米（110码）。它主要用于伏击和作为一种反渗透装置对付敌军步兵。它也被用来对付非武装车辆。许多国家已经开发和使用了像克莱莫尔这样的地雷。示例包括前苏联型号MON-50、MON-90、MON-100、MON-200，以及MRUD（塞尔维亚）、MAPED F1（法国）和Mini MS-803（南非）。说明M18A1克莱莫尔矿山有一个水平凸出的灰绿色塑料外壳（惰性训练版本为浅蓝色或带有浅蓝色带的绿色）。该形状是通过实验开发的，以在50米（55码）范围内提供碎片的最佳分布。箱子的正面压印着“正面对着敌人”的字样。[3]顶部表面有一个简单的开放式瞄准器，可以瞄准地雷。两对连接在底部的剪刀腿支撑着地雷，使其能够垂直瞄准。瞄准具两侧是45度的导火索井。矿井内部含有一层C-4炸药，在一个由大约700个直径为1/8英寸（3.2 mm）的钢球组成的基质后面，钢球被嵌入环氧树脂中。M18A1引爆时，爆炸将基质向前推进，以1200 m/s（3937 ft/s）的速度离开矿井[1]同时把它分解成单独的碎片。钢球以60°扇形模式投射，高度为6.5英尺（2.0米），宽度为50米（55码），射程为50米（55码）。爆炸力将相对较软的钢球变形为类似于.22边缘火力弹的形状。[1]这些碎片在100米（110码）范围内具有中等效力，击中1.3平方英尺（0.12平方米）的俯卧目标的概率约为10%。碎片的移动距离可达250米（270码）。最佳有效射程为50米（55码），在该射程下，杀伤力和区域覆盖率达到最佳平衡，对一个人大小的目标的命中概率为30%。[4]武器及其所有附件均装在M7收割机（“克莱莫尔袋”）中。当敌军人员接近杀伤区时，地雷被引爆。控制爆炸可通过使用电气或非电气点火系统来完成。当地雷被用于受控角色时，它们被视为单独的武器，并在部队火力计划中报告。它们没有被报告为地雷；但是，布设单位必须确保地雷被移除、引爆或移交给救援单位。每个带式起爆器中都配有绿色塑料线轴上的100英尺（30米）M4电点火线。M57点火装置（俗称“克拉克”）包含在每个矿井中。一个M40电路测试集包装在六个地雷的每个箱子中。当地雷以菊花链连接在一起时，一个点火装置可以引爆多个地雷。地雷可以通过任何激活雷管的机制引爆。有现场使用的简易方法，可以用三根金属丝或定时器引爆地雷，但很少使用。发展M18A1地雷的发展可以追溯到二战期间的工作。第二次世界大战期间，匈牙利人米斯奈和德国人休伯特·沙尔丁独立发现了米斯奈-沙尔丁效应。当一片炸药与沉重的背衬表面（例如，金属板）接触引爆时，产生的爆炸主要以单一方向远离表面。Schardin花了一段时间将该发现作为一种侧面攻击反坦克武器进行开发，但在战争结束时，开发工作还未完成。Schardin还花时间研究了一种使用定向碎裂效应的“战壕地雷”。[1]诺曼·麦克劳德（Norman MacLeod）和卡勒德公司（Calord Corporation）1956年麦克劳德（MacLeod）专利中的图像。在朝鲜战争期间中国发动大规模袭击之后，加拿大和美国开始开发项目来对付这些袭击。加拿大部署了一种名为“凤凰”地雷的武器，它利用米兹尼-沙尔丁效应向敌人喷射0.25英寸（6.4毫米）的钢立方体。这些立方体嵌在五磅B炸药中。它太大了，不能作为一种实用的步兵武器，而且效率相对较低，最大有效射程仅为20至30码（约20至30米）。[1]1952年左右，诺曼·麦克劳德（Norman MacLeod）在他的公司Calord Corporation开始研制一种供步兵使用的小型定向雷。目前尚不清楚美国皮卡汀尼兵工厂是否从加拿大武器中获取了这一概念，并要求诺曼·麦克劳德（Norman MacLeod）开发它，或者他是否独立开发了这一设计并将其提交给他们。麦克劳德设计了一种叫做T-48的武器；与最终的M18A1大致相似，它缺少一些使M18A1有效的设计细节。通过Picatinny，美国陆军在生产M18 Claymore和大约10000件时接受了该武器。从1961年左右开始，越南就开始少量使用。直到改进的M18A1被开发出来，克莱默才成为一种重要的武器。M18长9.25英寸（235毫米），高3.27英寸（83毫米），装在一个底部有三个折叠钉腿的塑料箱中。通过侧面的一个小孔插入了一个用于触发矿井的电雷管。矿井内部由一层12盎司（340克）的C-3炸药（C-4炸药的前身）组成，在其前面铺设了一排0.25英寸（6.4毫米）的钢立方体。该地雷总重量约为2.43磅（1.10千克），可以安装一个可选的瞄准瞄准器。[5]它缺少后一版本的标志性“正面对着敌人”标记。这枚地雷用它的三条锋利的腿埋在地下，瞄准敌人接近的方向；当时，它安装了一个电雷管。地雷是从安全位置触发的，最好是从侧面和后部触发。该矿仅仅是一个原型，不被认为是“可靠的伤亡生产者”；与凤凰号一样，它的有效射程只有90英尺（27米）。[1]麦克劳德于1956年1月18日为该矿申请了专利，并于1961年2月获得批准。[6]该专利后来成为麦克劳德、陆军和喷气式飞机之间民事法庭案件的主题，后者进一步发展了克莱默设计。当德国挖沟机原型的照片被制作出来作为现有技术的证据时，麦克劳德的案子失败了。[1]斯洛纳、肯尼迪、布莱索和金切罗在Aerojett最初的M18克莱莫尔矿。请注意插入侧面的雷管。1954年，皮卡汀尼兵工厂发布了一份建议书请求书（RFP），以改进M18，使其成为一种更有效的武器。在20世纪50年代早期的Aerojet公司，盖伊·C·斯洛纳（Guy C.Throner）独立设计了一种类似于我的克莱默（Claymore）飞机。他与唐·肯尼迪合作，两人提交了一份30页的建议书，以回应皮卡廷尼的征求建议书。他们获得了一份37.5万美元的开发合同，以改进克莱默的设计。皮卡廷尼对武器的标准如下：它的重量必须小于3.5磅（1.6公斤），它必须投掷足够的碎片，以便在55码（50米）的范围内，它对1.3平方英尺（0.12平方米）的目标（人大小）达到100%的打击率。碎片面积不得超过8英尺（2.4米）高且不超过60度宽的碎片必须具有每秒4000英尺（1200米）的速度，提供58英尺-磅（79焦耳）的动能传递给目标。动能要求是基于这样一个事实，即需要58英尺-磅才能传递潜在致命伤害。[7]考虑到重量和碎片密度的要求，大约需要700个碎片，能够在目标区中心以大约两英尺（0.61米）的精度瞄准地雷。Aerojet的团队获得了所有以前关于定向地雷的研究，包括M18和凤凰号，以及德国的研究。John Bledsoe博士领导了最初的项目。[1]最初的M18矿井远远达不到Picatinny的要求。最初的改进之一是用7?32英寸（5.6 mm）硬化52100合金球轴承替换钢立方体。它们表现不佳有两个原因。首先，硬化钢球在受到爆炸冲击时碎裂成碎片；这些碎片既没有足够的空气动力，也不够大，无法有效发挥作用。此外，爆炸在两个球之间“泄漏”，降低了它们的速度。[1]第二个问题是地雷的弯曲。这是由Bledsoe通过大量试射实验确定的。Bledsoe离开项目到Rheem公司工作后，另一位工程师William Kincheloe加入了Claymore项目。[1]Kincheloe立即建议使用铸造过程中使用的更软的1/8英寸（3.2 mm）钢“银杏”球。它们并没有因为爆炸物的冲击而碎裂，而是变形成了一种有用的空气动力学形状，类似于一枚.22流弹。工程师们使用自制的计时表，以每秒3775英尺（1151米）的速度计时。第二个变化是使用浇铸塑料基质来短暂控制炸药的爆炸，从而将更多的爆炸能量转换为射弹速度。经过多次实验后，工程师们决定使用Devcon-S钢填充环氧树脂将球固定到位。通过这一改变，速度提高到每秒3995英尺（1218米）。[1]需要克服的技术挑战包括开发一个能够容纳腐蚀性C-3炸药的箱子，这种炸药可能是du
