华硕海王星K7 AH7 CPU风冷冷却器三维建模作品

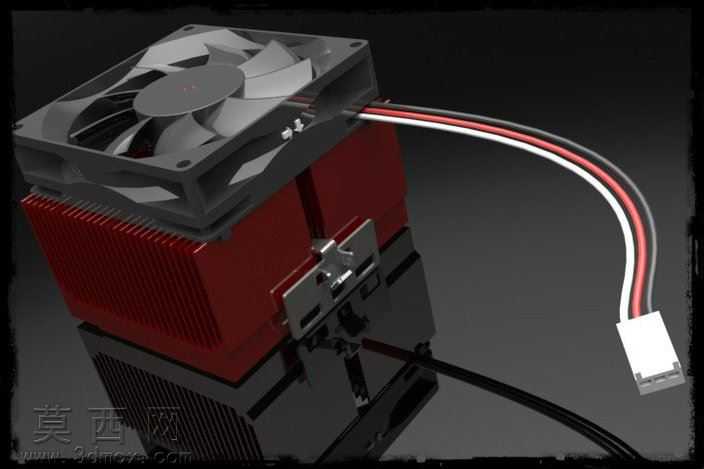

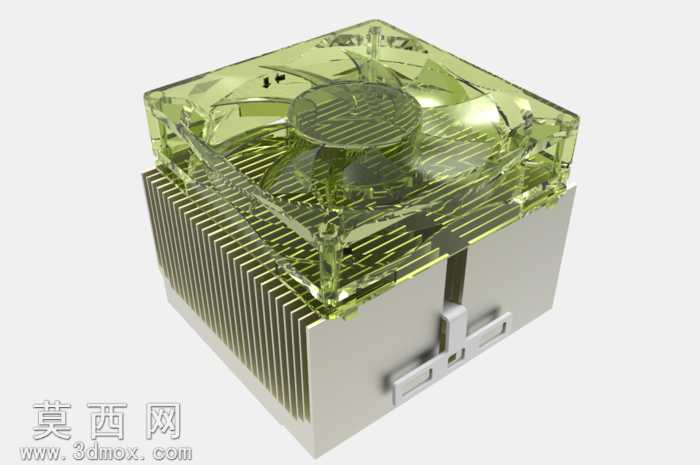

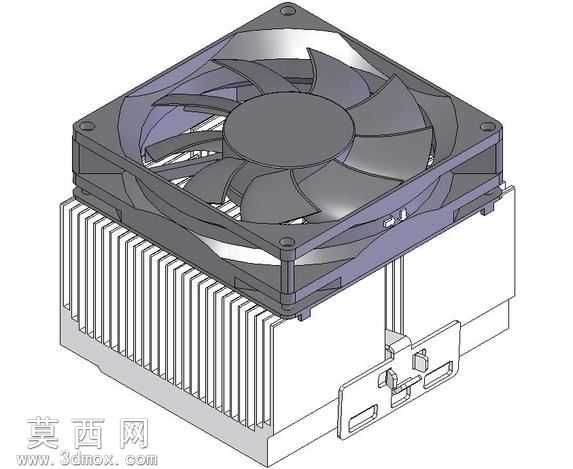

本作品为华硕海王星K7 AH7型号CPU风冷冷却器的三维建模成果，建模过程围绕产品实际结构特征展开，完整还原了该款早期台式机CPU散热器的全部构造细节。建模阶段首先梳理产品的结构逻辑，将整体拆分为散热底座、铝制鳍片组、轴流风扇、固定卡扣四大核心模块，先以基准面定位确定散热底座的安装基准，匹配Socket A接口的安装尺寸规范，保证底座与CPU接触平面的平面度特征符合实际产品的公差要求，建模时对底座的卡扣安装槽做了精准的特征还原，预留出卡扣活动的合理间隙。鳍片组部分采用阵列特征完成建模，每一片散热鳍片的厚度、鳍片间距都参照实物比例还原，鳍片与底座的连接部分做了贴合处理，还原穿片式散热结构的连接特征，同时对鳍片边缘的冲压折边做了细节刻画，避免模型出现过于生硬的直角结构。上方的透明风扇部分，先构建风扇外框的方体基础特征，再通过抽壳、圆角处理还原透明塑料外框的通透质感，外框表面的格栅结构采用拉伸切除加阵列的方式完成，还原进风栅格的均匀排布特征；风扇内部的扇叶部分，先绘制单片扇叶的曲面轮廓，通过圆周阵列完成七片扇叶的排布，扇叶的倾斜角度、曲面弧度都参照轴流风扇的气动外形做了还原，扇叶中心的电机固定座也做了对应的结构刻画，还原中心转轴的凸起特征。材质渲染阶段，为下方的散热鳍片与底座赋予磨砂铝合金材质，调整金属粗糙度参数还原铝挤鳍片的哑光金属质感，还原鳍片表面细微的拉丝纹理；上方风扇外框赋予半透明淡黄绿色PC塑料材质，调整材质的透明度与折射参数，还原早期透明风扇外壳的半通透视觉效果，扇叶部分采用同色系稍深的半透明塑料材质，区分外框与扇叶的材质差异；固定卡扣部分赋予硬质工程塑料材质，调整灰度与粗糙度还原尼龙卡扣的哑光质感。整体建模过程严格遵循实物的装配逻辑，各部件之间的装配间隙、配合关系都做了合理还原，既保证模型外观的还原度，也清晰展现了风冷CPU冷却器从底座导热、鳍片散热到风扇主动排风的完整结构逻辑，可用于电脑散热结构教学、早期硬件产品展示等场景。
