行星齿轮式省力开罐器结构设计

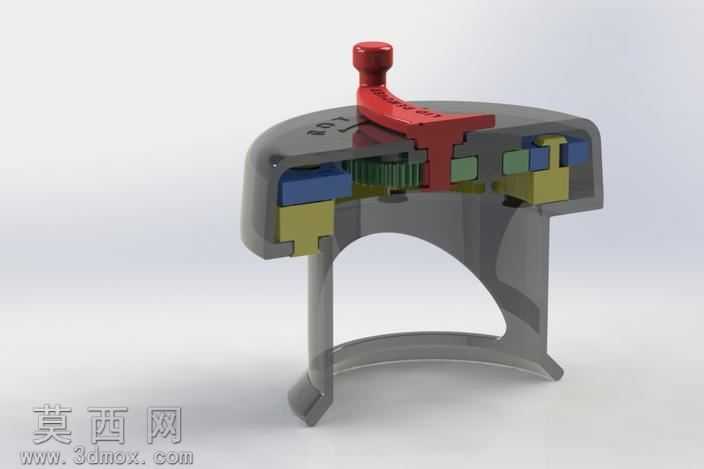

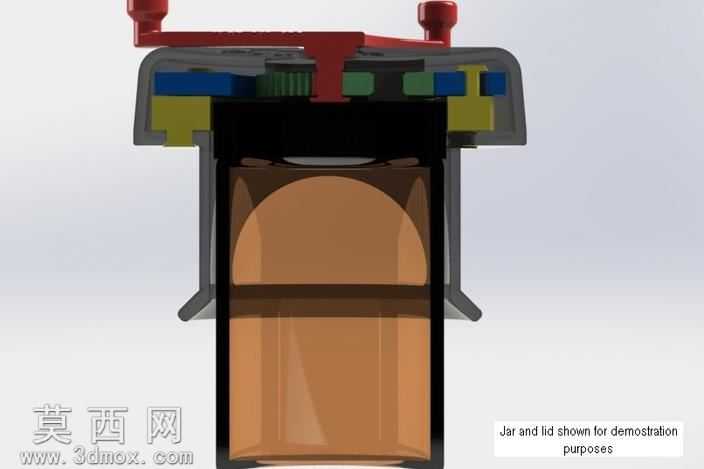

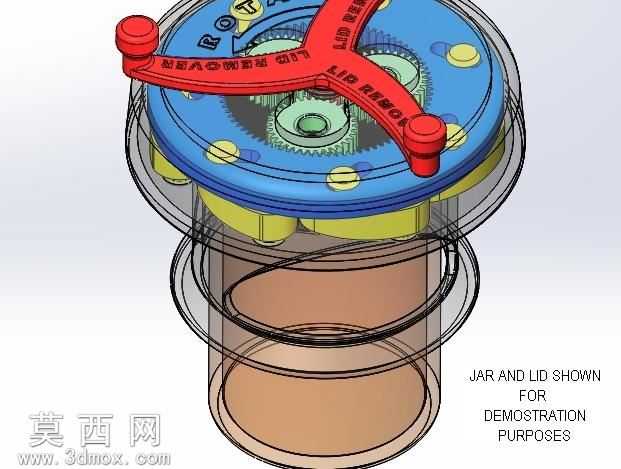

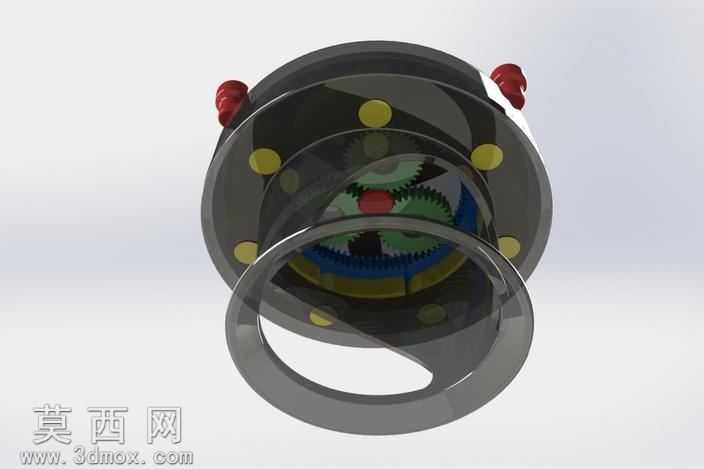

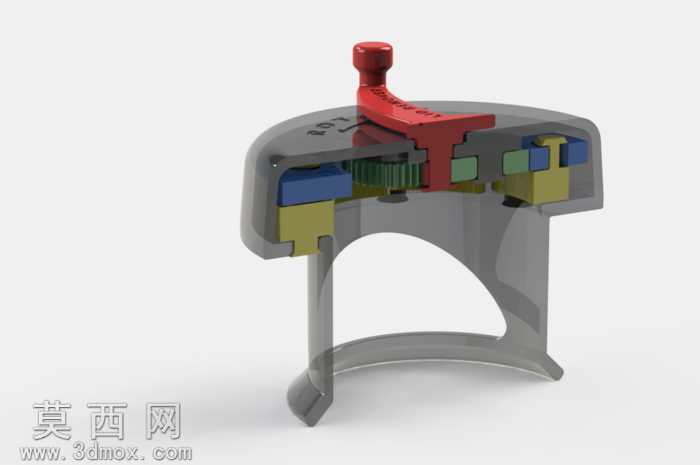

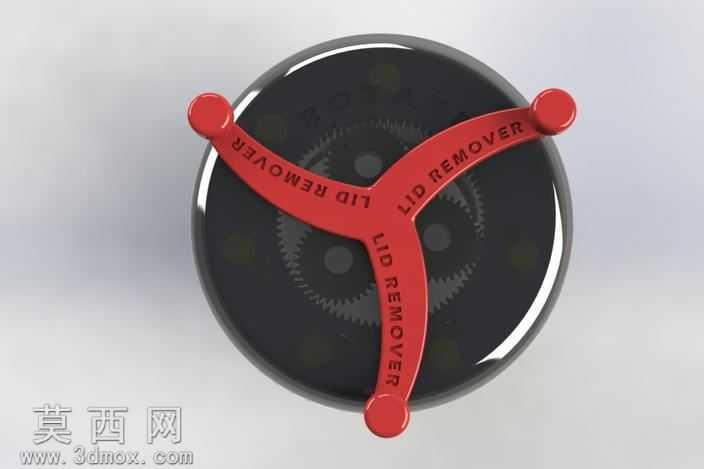

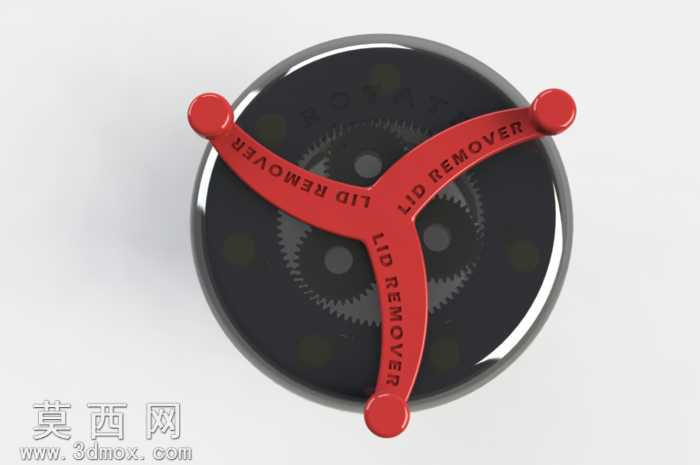

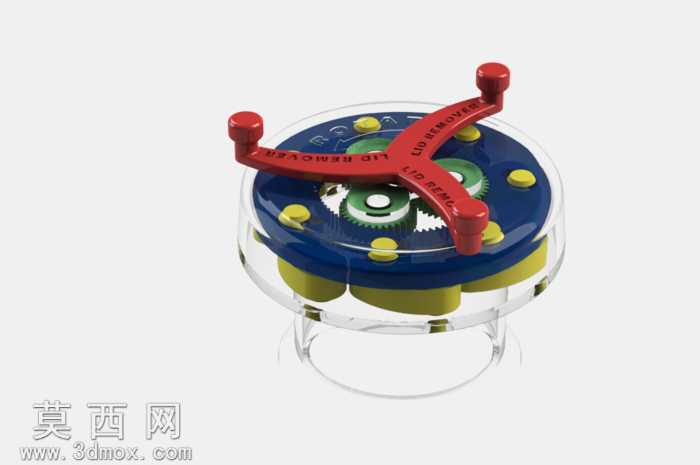

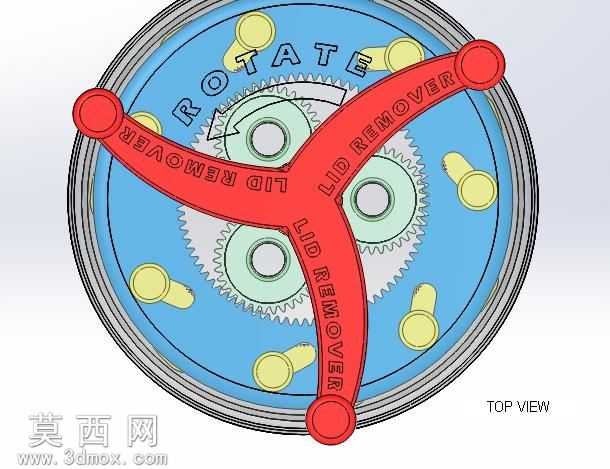

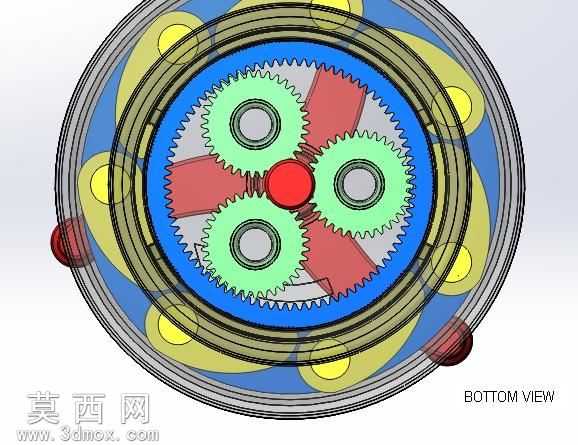

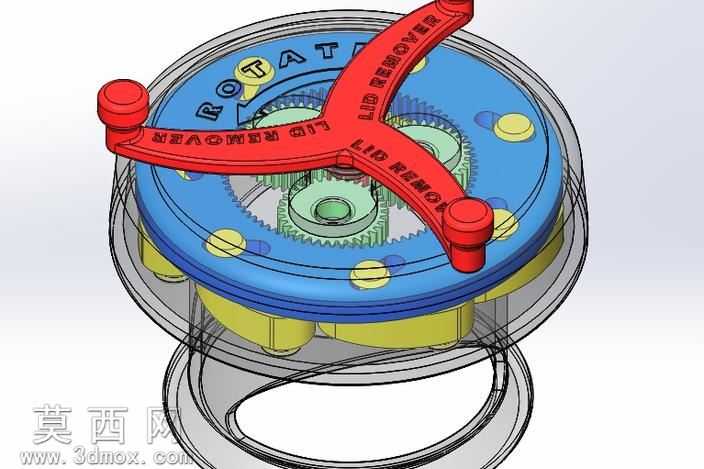

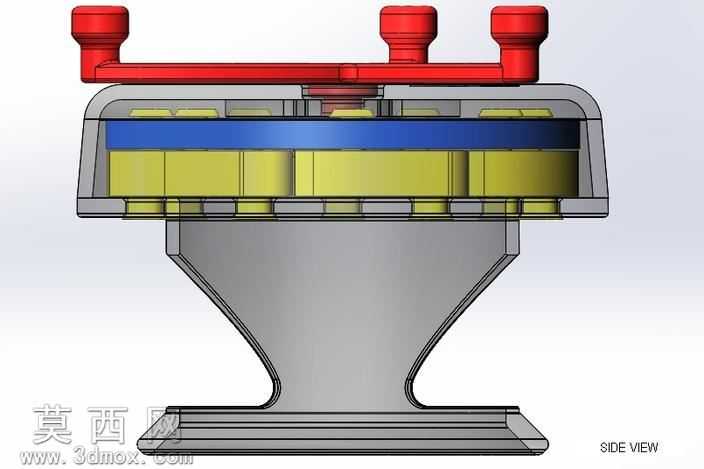

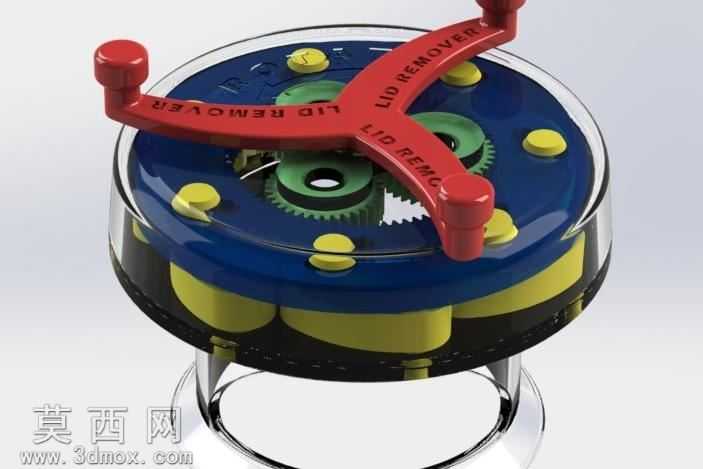

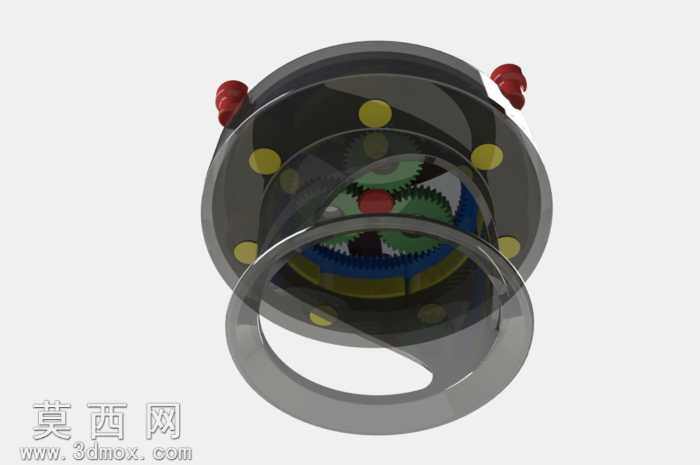

本作品为针对手部施力困难人群设计的行星齿轮结构省力开罐装置，采用三维参数化建模完成全零件设计与整体装配，通过渲染呈现直观的成品视觉效果。建模阶段首先完成核心行星轮系的参数构建：以太阳轮作为动力输入构件，搭配三组均匀分布的行星齿轮实现扭矩放大，外圈设置带限位卡槽的固定齿圈作为扭矩反作用支撑构件，所有齿轮均按照标准渐开线圆柱齿轮参数绘制齿形，保证啮合传动的顺滑无卡滞。整体结构适配直径74毫米至85毫米范围的常见密封罐盖，底部设置可径向移动的挡块结构，挡块端部带有适配罐盖边缘防滑槽的卡接凸台，转动顶部红色三臂操作手柄时，太阳轮驱动行星轮沿齿圈公转，带动挡块同步收拢卡紧罐盖边缘，利用行星轮系的大减速比特性，将手柄输入的较小扭矩放大数倍输出，轻松克服密封罐盖的拧紧力矩，无需使用者施加较大握力与转动力即可完成开盖操作。材质渲染方面，顶部操作手柄采用哑光红色工程塑料材质，还原握持件的防滑磨砂质感；上部盖板采用深蓝色哑光工程塑料，表面设置黄色圆形定位标识点，清晰标注行星轮的安装位置；中部透明外壳采用高透亚克力材质，可直观展示内部齿轮传动的运行过程，兼顾展示性与实用性；底部卡爪采用黄色耐磨工程塑料，与罐盖接触的部位做防滑纹理处理，避免开盖时出现打滑；齿轮构件采用亮面绿色工程塑料，齿面做光滑处理减少传动摩擦阻力。设计过程中重点优化了轮系的传动比匹配，通过反复调整太阳轮与行星轮的齿数比，在保证结构紧凑适配常规罐盖尺寸的前提下，实现最优的扭矩放大倍数，同时对移动挡块的滑动轨道做限位设计，避免挡块脱出轨道，整体结构无多余冗余零件，装配逻辑简单，所有传动部件均做圆角处理避免尖锐棱角，兼顾使用安全性与结构可靠性，可作为机械原理教学演示模型，也可直接用于实物开模生产成为实用日用工具。
