仿古舰载前装滑膛青铜火炮结构

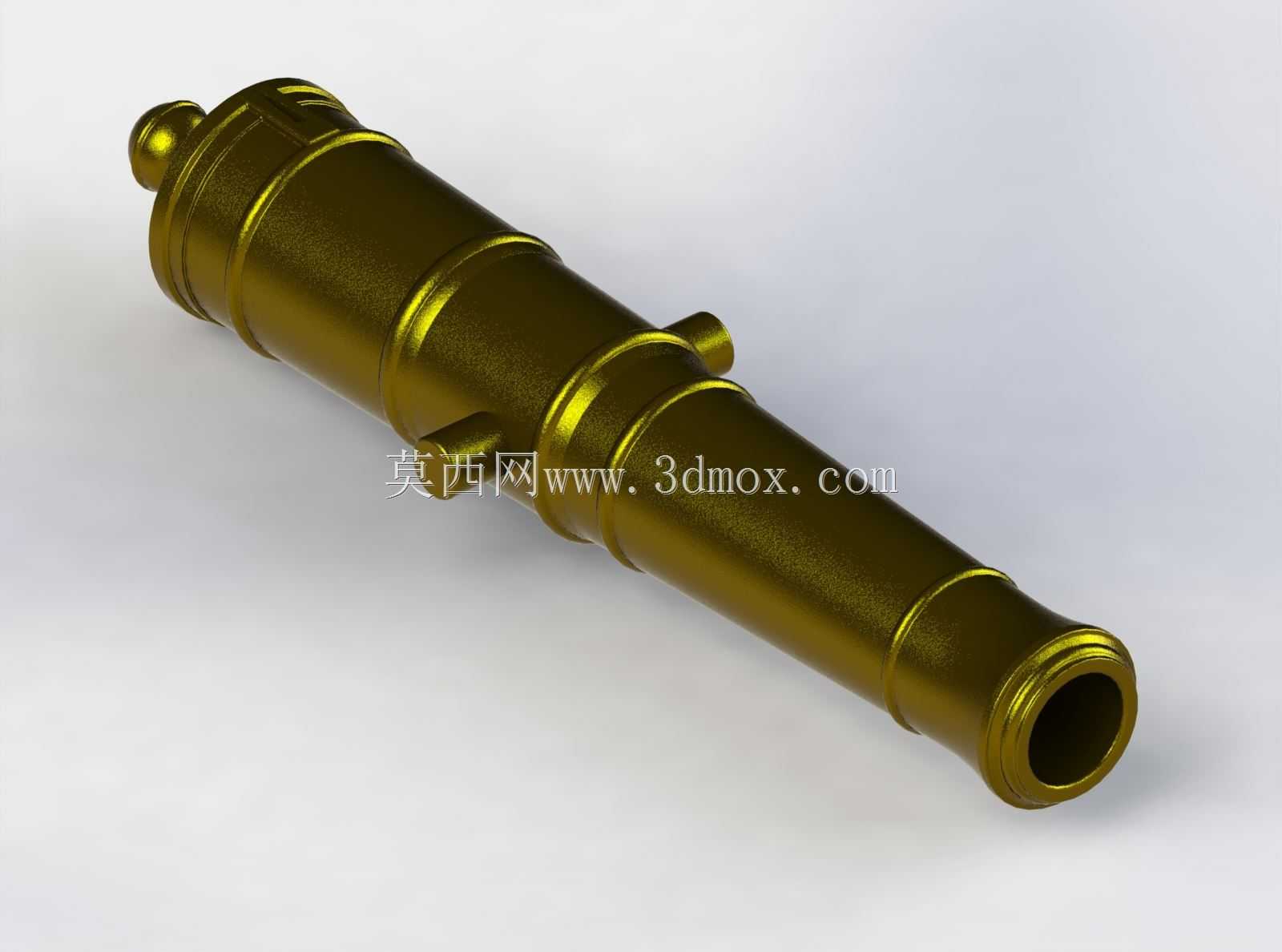

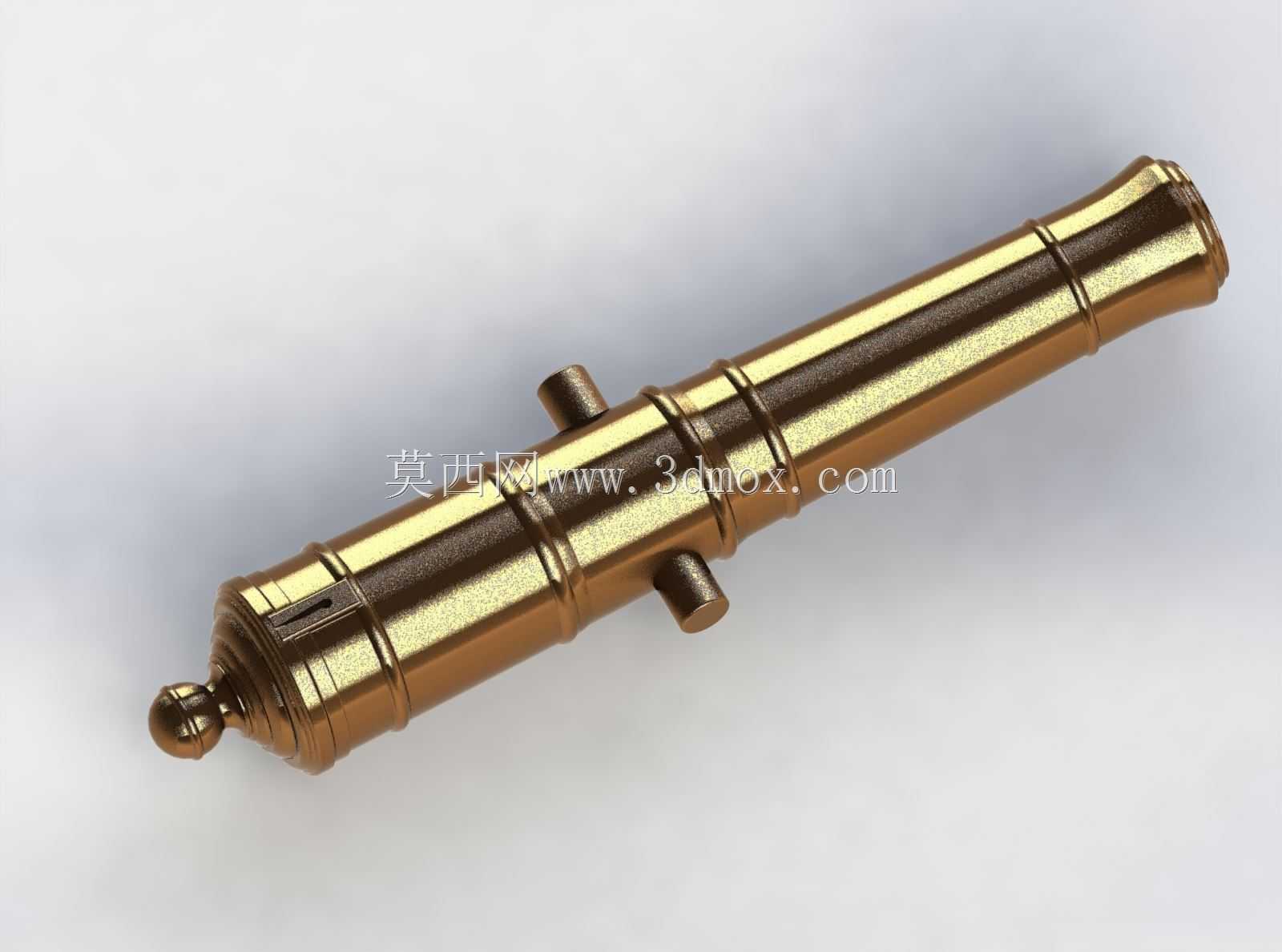

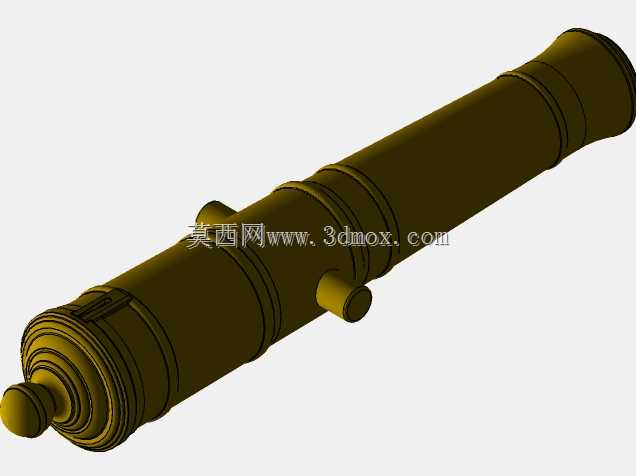

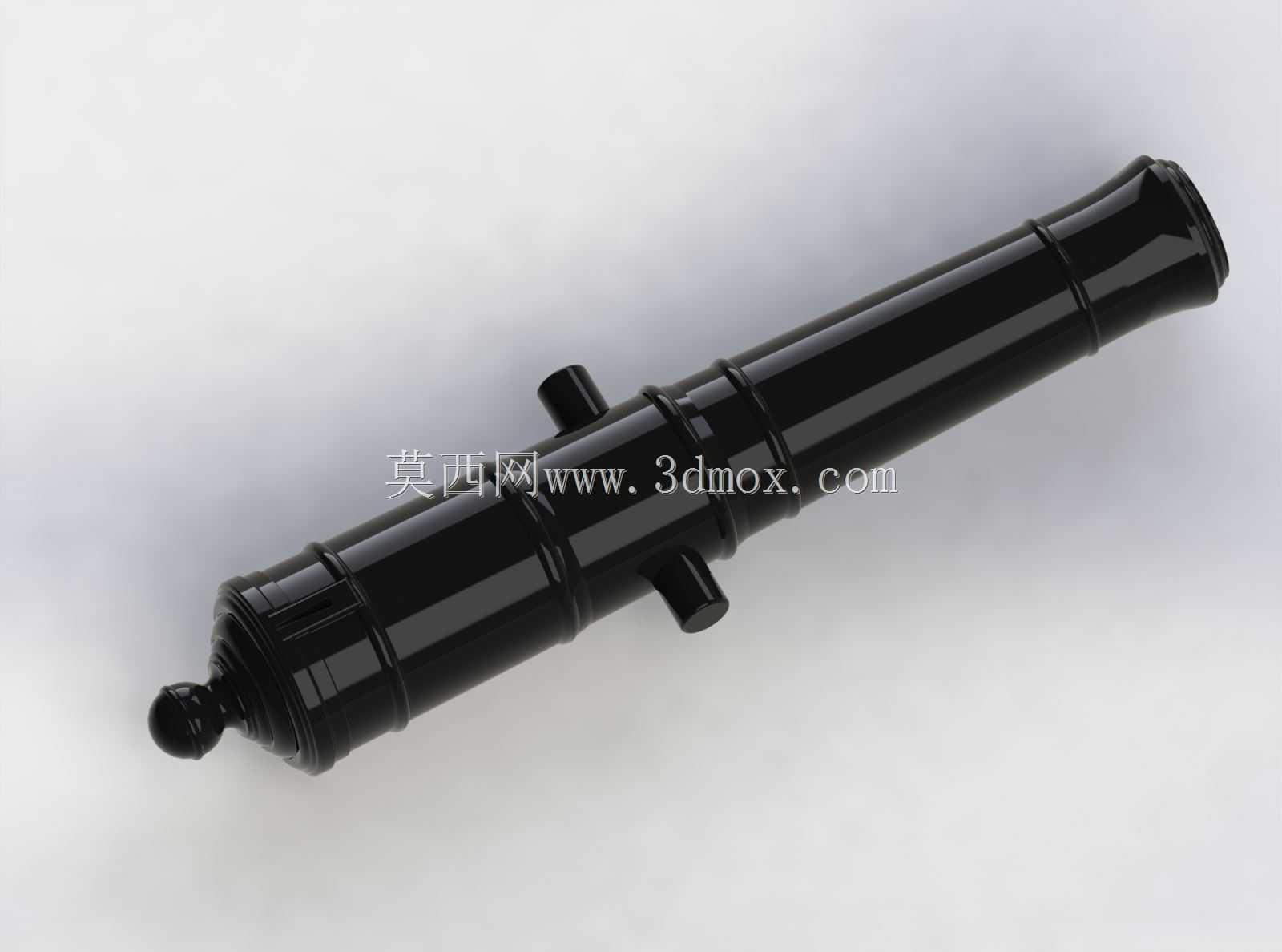

这款仿古舰载前装滑膛炮的建模，还原了19世纪风帆战舰舷侧火炮的典型结构，主要适配仿古舰船复原、海事博物馆展陈、历史题材场景搭建等应用场景，作为风帆战舰的核心舰载武器，这类火炮在当时承担着舷侧对舰轰击、近距离接战破障、港口防御警戒的实际用途。从功能特性来看，该炮采用前装滑膛结构，炮身外壁设置多道环形加强箍，用于抵消黑火药发射时的膛压扩张应力，避免炮身炸裂；炮身中部对称布置的炮耳轴，是整炮安装的核心定位结构，可直接架设在舷侧炮架的轴承座内，实现炮身俯仰角度调整，以此适配不同射程的射击需求，炮尾的圆球状尾钮既可以作为炮身起吊的受力点，也能配合炮架的俯仰调节机构完成角度锁止。设计思路上完全遵循当时的铸炮工艺逻辑，炮膛从炮口至炮尾逐步增厚，因为发射时膛压从炮尾向炮口逐步衰减，变壁厚的设计在保证结构强度的前提下尽可能控制炮身自重，降低全炮对舰船甲板的载荷压力；炮身外壁的加强箍并非等距布置，而是对应膛压峰值区域加密排布，在炮尾药室位置的箍带宽度最大，向炮口方向逐步收窄，完全匹配发射时的应力分布规律。从安装边界来看，这类火炮的炮耳轴中心至炮尾端面的距离，决定了炮身回缩的最大行程，建模时严格还原了该尺寸比例，确保装配到传统四轮木质炮架后，炮身可在炮门范围内完成俯仰与后坐动作，不会与舷侧炮门结构发生干涉；炮口位置的加厚端口结构，既可以减少反复装填时对炮口边缘的磕碰损伤，也能在发射时对炮口处的燃气形成一定约束，提升弹丸出膛时的初始稳定性。整体外形没有多余的装饰结构，所有凸起与环带都服务于结构强度与安装使用需求，炮身的锥度比例完全符合当时舰载长管滑膛炮的尺寸规范，可直接用于历史场景的装配验证，也能作为古火炮结构研究的直观参考模型，帮助从业者理解早期舰载火炮的受力设计与安装逻辑。
