M16规格全自动烧焦组件结构设计

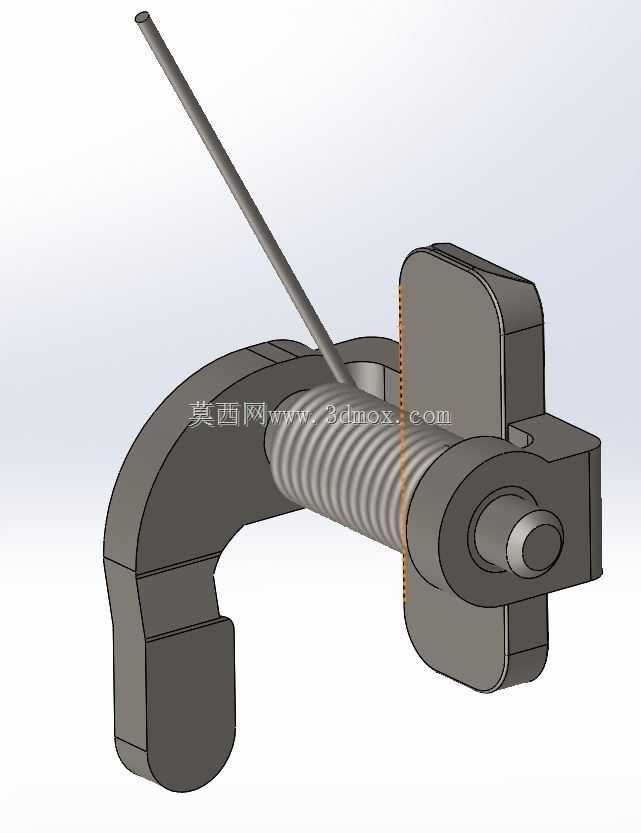

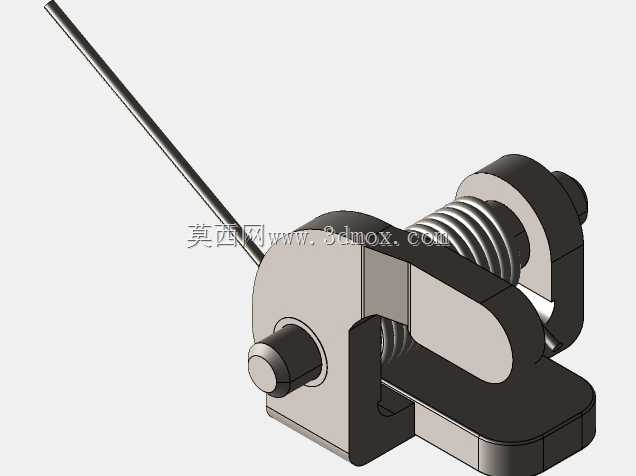

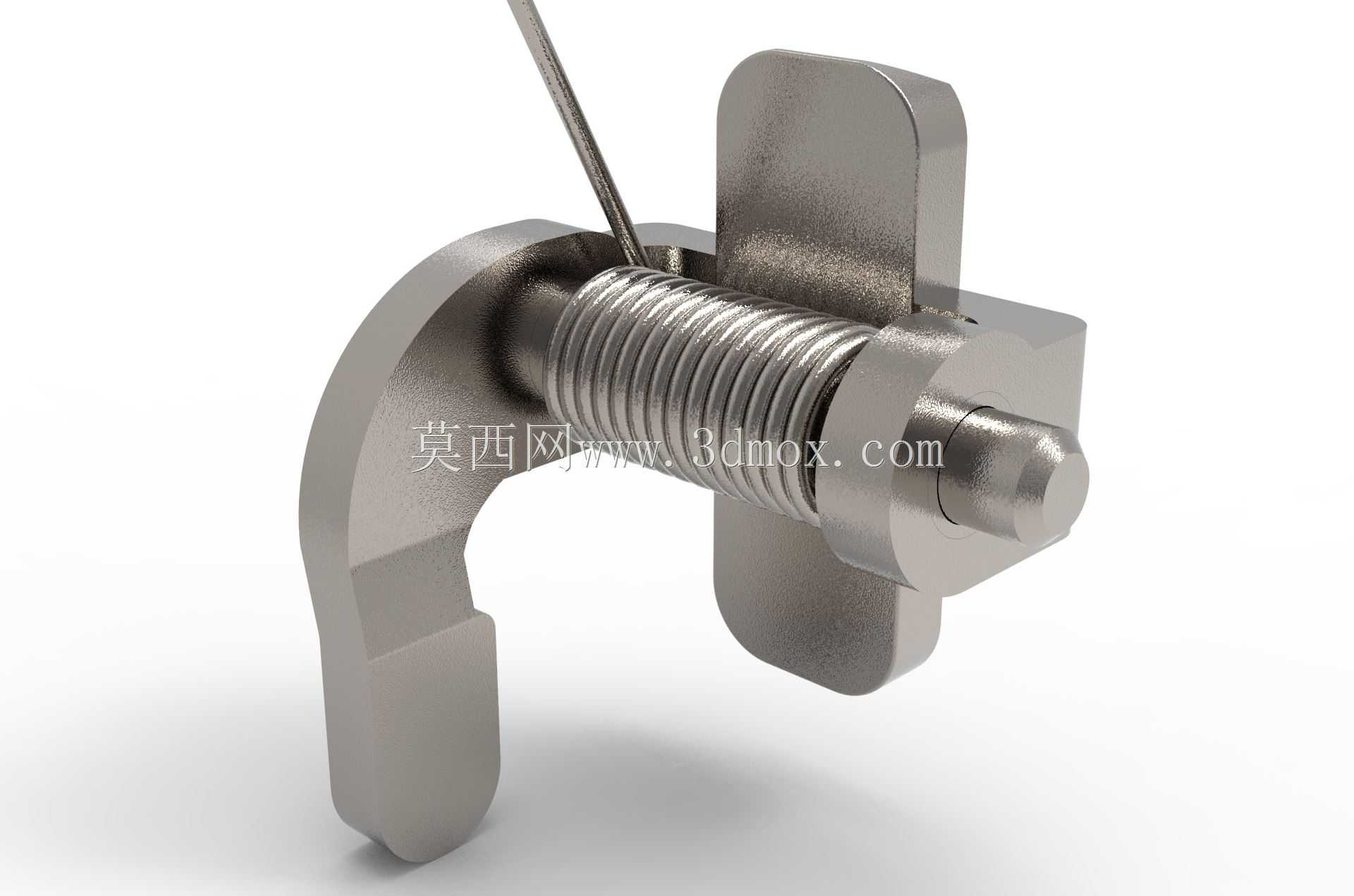

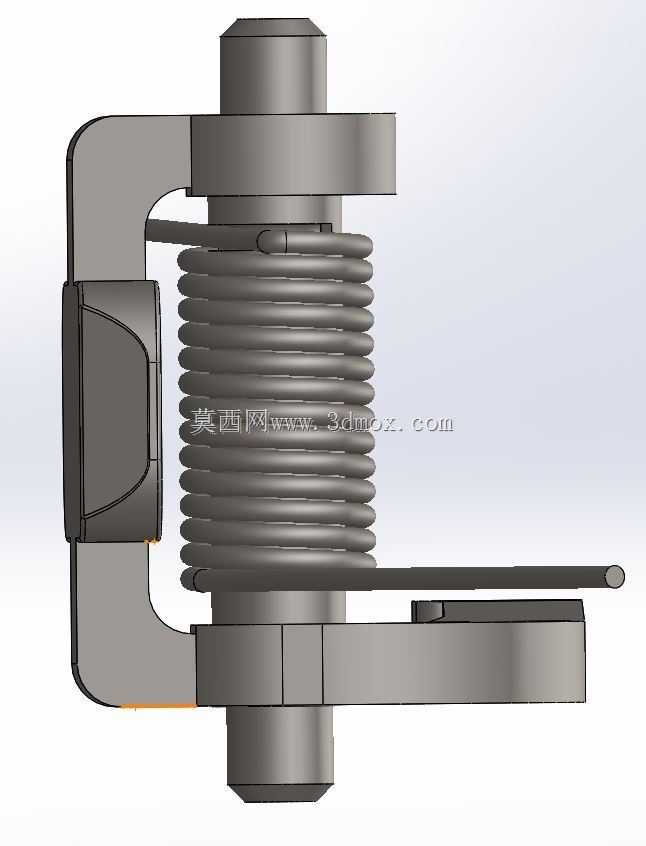

在连续热加工、焦化处理类生产线的工位衔接环节，这类带M16螺纹规格的锁紧调节构件，主要承担工位工装的快速装夹、位置微调与高温工况下的防松定位作用，区别于普通标准紧固件，其结构集成了钩式压合、螺纹进给、翼形手动快调三个功能模块，无需额外辅助工具即可完成手动锁紧与释放操作，适配需要频繁换型、快速调整工位压紧力的生产场景。从结构设计逻辑来看，构件以M16外螺纹段作为核心进给载体，螺纹段长度匹配常规工装基板的安装厚度范围，两端的翼形扳动片对称布置，单侧翼片的握持宽度符合人体工程学施力角度，操作人员佩戴隔热防护手套也能顺利施加锁紧扭矩，避免普通螺母在高温工位操作时打滑、施力不便的问题。前端的钩形压臂采用一体化弯折成型结构，压合面做了圆弧过渡处理，锁紧时不会对被压紧的工装面板造成局部压痕，压臂的开口深度适配12mm以内的板厚装夹需求，安装时仅需在工装基板上加工对应规格的螺纹过孔，无需额外加工定位槽或预埋螺母，大幅降低配套工装的加工成本。构件尾部的定位凸台做了倒角导向设计，螺纹旋进至极限位置时，凸台会与基板侧面贴合形成硬限位，避免过度旋进导致螺纹咬死或压臂变形，同时穿设在螺纹段与翼片之间的弹性销，能够在高温工况下持续提供轴向预紧力，抵消设备运行产生的振动载荷，防止锁紧状态自行松脱。从安装边界来看，构件整体回转半径控制在45mm以内，安装时预留的操作空间无需超过60mm即可完成手动调节，适配空间紧凑的焦化工位、热处理工装挂具、高温生产线快速压紧场景，相较于传统的螺栓压板组合，该组件的零件集成度更高，零散部件少，不会出现工位调整时零件掉落遗失的问题，压臂的曲面造型经过应力优化，在承受最大12kN的压紧载荷时，应力集中区域的安全系数高于2.5，满足长期反复交变载荷下的使用寿命要求。在实际选型应用中，这类构件可直接替换原有工位的普通螺栓锁紧结构，无需改动现有工装的主体安装尺寸，螺纹段的有效行程可覆盖20mm以内的压紧距离调节，针对不同厚度的被装夹工件，无需更换紧固件即可完成适配，翼片的边缘做了钝化处理，操作时不会划伤防护手套或操作人员手部，适配高温、多粉尘的工业生产现场使用环境。
