AR15枪械配套筒形锁紧螺母结构设计

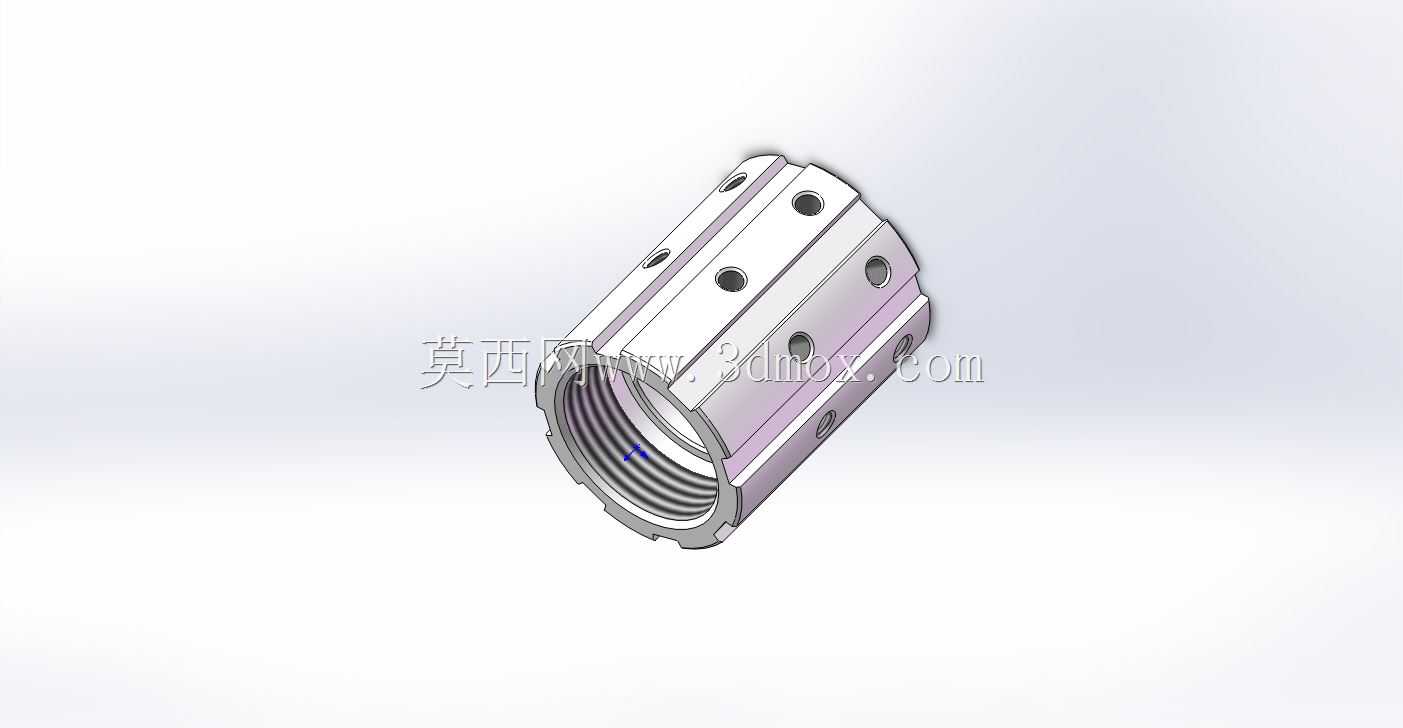

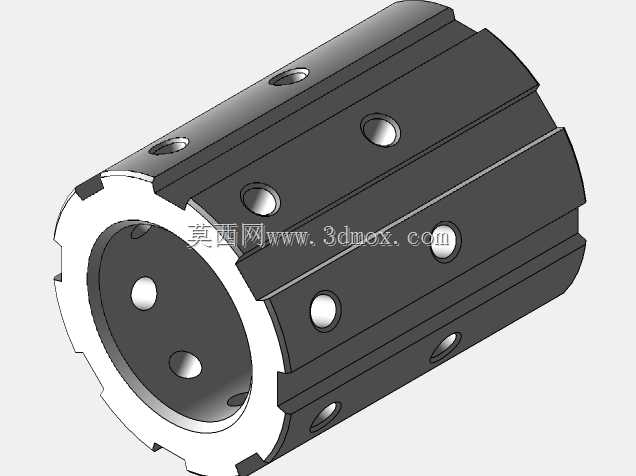

这款筒形锁紧螺母主要应用于轻武器枪械的导气系统与枪管组件的连接锁紧环节，是AR15系列步枪上用于固定导气箍、匹配枪管外径的核心紧固件，在实弹射击工况下需要承受导气装置传递的往复冲击载荷，同时要保证多次拆装后仍能维持稳定的锁紧力矩，避免组件移位影响射击精度。从结构设计来看，零件整体采用薄壁筒状构型，内孔加工有连续标准内螺纹，用于和枪管外壁的外螺纹段旋合配合，筒身周向均匀分布多组径向通孔，这些孔一方面是用于穿设锁紧销钉，和导气箍上的定位孔配合实现周向防转，避免射击过程中螺母受震动出现回转松脱，另一方面也能在保证结构强度的前提下降低零件自重，适配枪械轻量化的设计需求。零件一端加工有带齿状的止动端面，该端面在旋紧后会与导气箍的对应端面紧密贴合，齿形结构可以增大接触摩擦力，进一步提升锁紧可靠性，即使在持续后坐冲击的工况下也不会出现松动位移。建模过程中需要严格控制内螺纹的公差带，保证和标准枪管螺纹的旋合顺畅度，既不能出现间隙过大导致的配合晃动，也不能因为公差过紧造成拆装卡滞；筒身的壁厚需要经过强度校核，在满足径向销孔开孔后的剩余壁厚要求下，尽可能压缩整体外径尺寸，避免和周边的护木组件出现安装干涉。周向销孔的位置度需要严格管控，保证和导气箍上的定位孔完全对正，确保销钉能够顺利穿入，不会出现偏斜卡滞的问题。安装时需要先将螺母旋入枪管螺纹段，调整到预设位置后再套装导气箍，对齐销孔后穿入固定销，最后将螺母反向旋紧顶靠在导气箍端面上，完成整个组件的锁紧固定，整个安装流程不需要额外的定制工装，使用常规的圆柱销冲就能完成拆装维护，适配野外工况下的快速保养需求。零件的外形做了倒角过渡处理，没有尖锐棱角，避免在拆装过程中划伤操作人员，同时也能减少和护木内壁的刮擦，保证护木安装的顺畅度。
