摩托车YX160折叠式离合器操纵杆结构设计

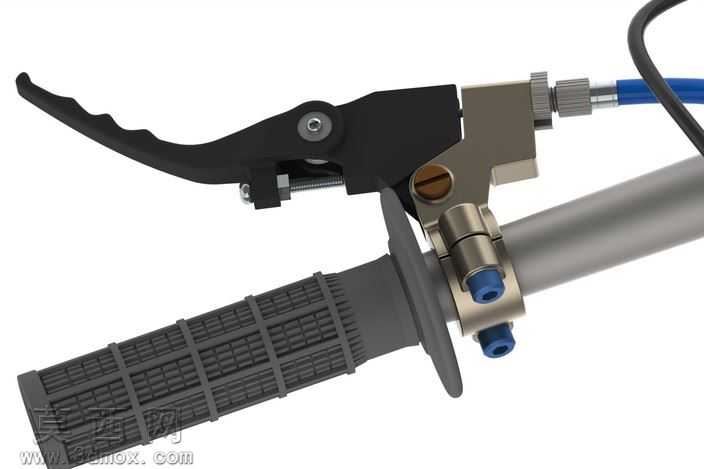

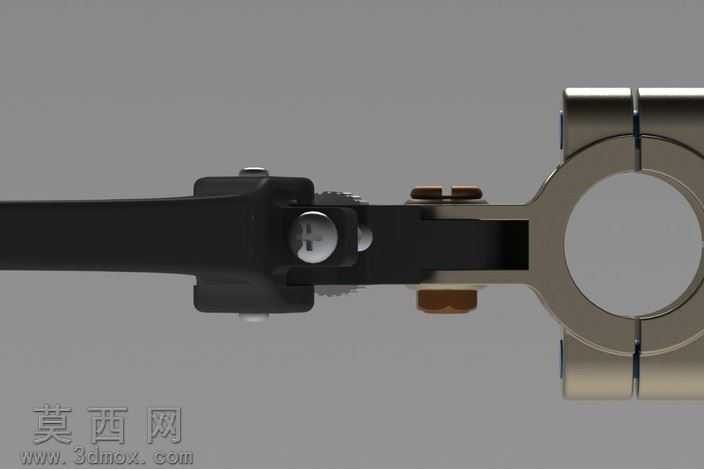

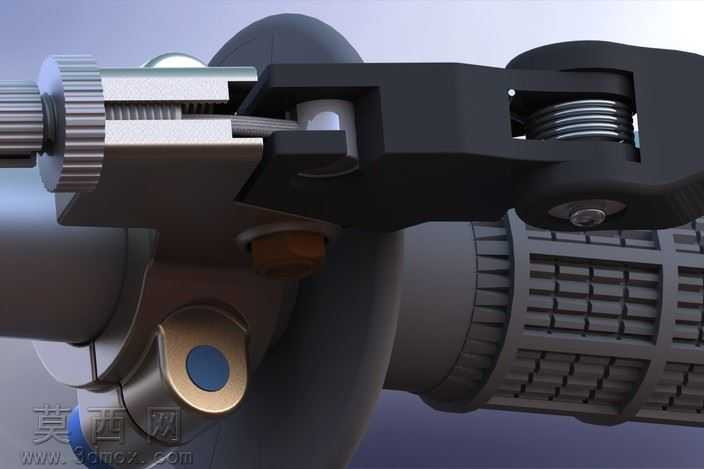

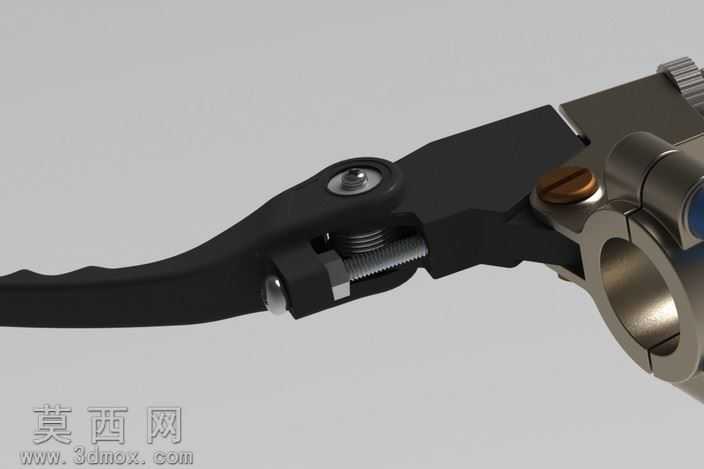

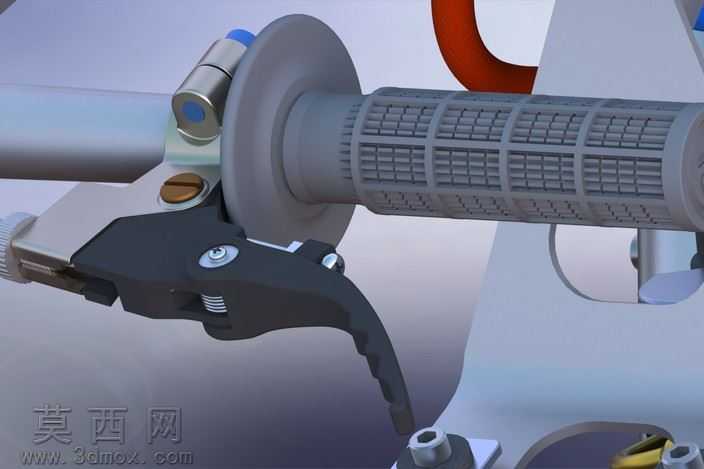

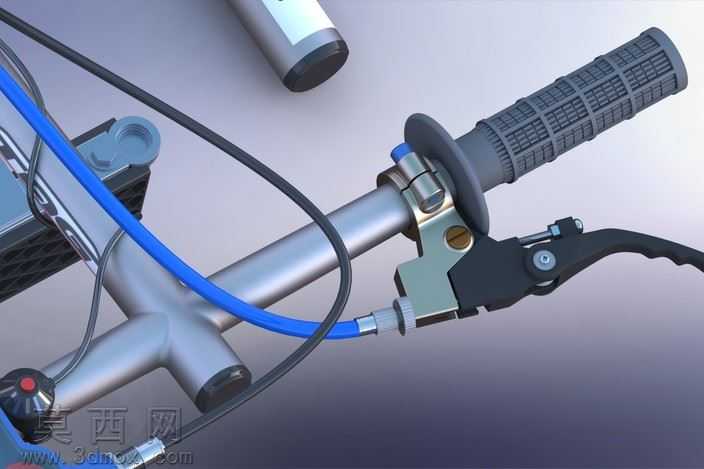

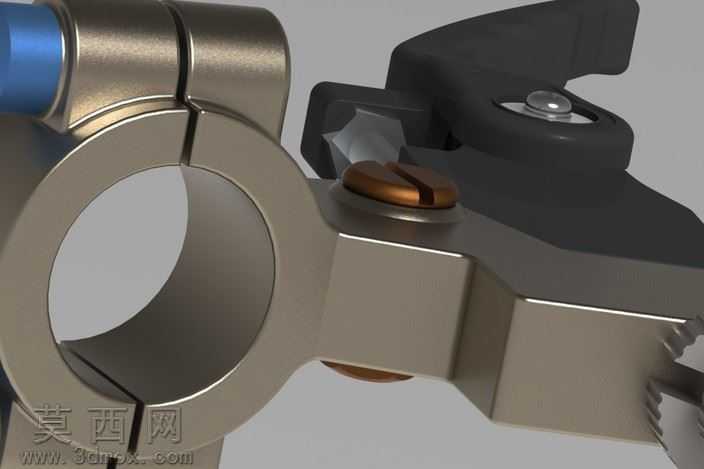

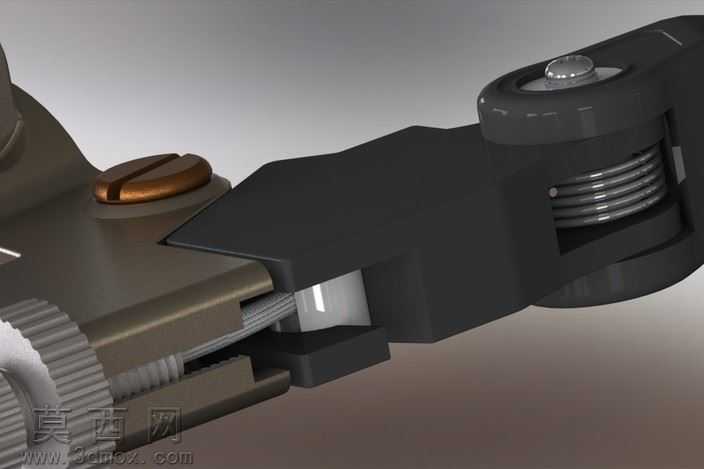

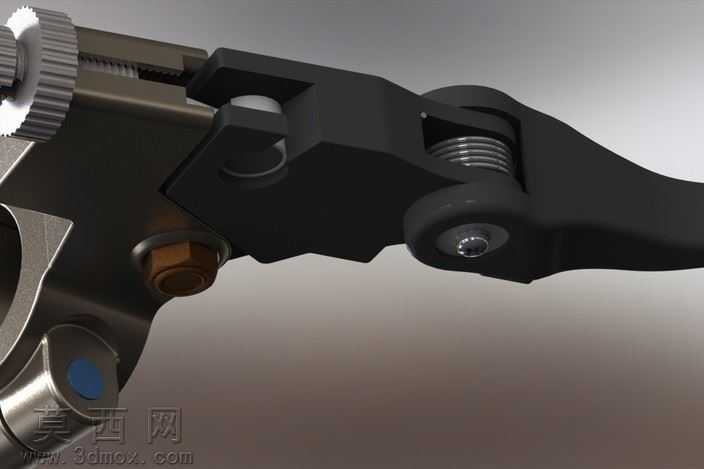

本作品为摩托车离合器操纵组件的三维建模设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械加工的尺寸公差要求，所有配合面均预留合理的装配间隙，保证虚拟装配后各运动部件无干涉卡滞。模型整体以杠杆式离合操纵结构为核心，手柄部分采用符合人体工学的曲面造型，握持区域做了防滑纹理的细节处理，通过三维软件的曲面放样、圆角过渡命令完成手柄曲面的顺滑构建，避免尖锐棱角带来的使用安全隐患。模型的金属结构件部分，分别赋予了不同的材质属性：手柄主体为哑光黑色工程塑料材质，调整了材质的粗糙度参数模拟磨砂注塑的表面质感；铰接销轴、调节螺栓、车把固定卡座等金属部件，分别赋予了镀锌钢、抛光不锈钢、阳极氧化铝合金的材质效果，通过调整材质的反射率、凹凸贴图参数，还原不同金属加工工艺的表面特征，其中调节螺杆的螺纹特征采用螺旋扫描命令精准绘制，螺纹牙型、螺距均符合标准紧固件的参数规范，固定卡座的夹紧开槽、铜质阻尼旋钮的细节也做了完整还原。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮模型主体结构，辅助光源补全暗部细节避免阴影死黑，添加微弱的环境反射贴图提升金属部件的真实质感，最终渲染效果清晰展现了离合器杆的装配关系与外观细节。设计思路上，该离合杆采用可折叠的杠杆结构，在车辆发生倾倒时手柄可绕铰接轴折叠，避免刚性断裂损坏，调节螺栓结构可自由调整离合手柄的自由行程，适配不同驾驶者的操作习惯，所有零件的建模均考虑了实际加工的工艺可行性，塑料件预留了拔模斜度，金属件的棱角处均做了工艺倒角处理，完整还原了该离合操纵部件的全部结构细节，可用于摩托车操纵系统的结构展示、装配教学以及改装设计参考。
