Pro/E设计自行车辐条式车轮三维模型

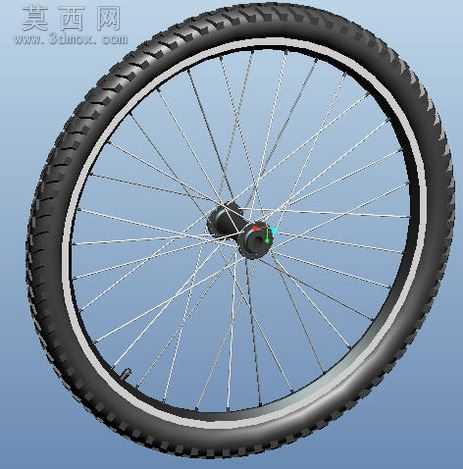

本自行车车轮模型采用Pro/Engineer R5.0完成全参数化三维建模，整体还原了传统辐条式自行车轮的完整结构，建模过程遵循机械设计的装配逻辑，将车轮拆解为外胎、轮圈、辐条、花鼓、轴芯多个独立零部件逐一构建，再通过同轴约束、辐条张紧角度约束完成整体装配，保证各部件的位置关系与真实车轮的力学排布完全一致。外胎部分建模时还原了防滑胎纹的凹凸结构，胎侧的线条弧度完全参照民用自行车外胎的真实轮廓，渲染阶段为外胎赋予哑光黑色橡胶材质，调整材质粗糙度参数还原橡胶表面的细微磨砂质感，胎侧的浅色装饰边通过材质分色实现，还原真实轮胎的外观细节。轮圈部分采用薄壁环形结构建模，还原了轮圈卡装外胎的卡槽结构，材质赋予亮面金属铝合金质感，调整反射参数模拟铝合金轮圈经抛光处理后的金属光泽。辐条部分按照真实车轮的交叉编法排布，每根辐条都设置了合理的张紧倾斜角度，建模时还原了辐条端头的螺纹与条帽结构，材质赋予亮面金属钢丝质感，通过光影调整体现细金属丝的反光特性。花鼓部分作为车轮的核心转动部件，建模时还原了花鼓的轴壳、轴承安装位、辐条固定法兰盘结构，轴端的紧固螺母、防尘盖细节都做了精细化还原，材质上花鼓主体采用哑光金属质感，轴芯部分采用高抛光金属质感，区分不同部件的材质差异。整体模型渲染时采用淡蓝色渐变背景，调整打光角度突出车轮的立体结构，各部件的材质区分清晰，结构比例准确，既可以作为自行车整车设计的配套轮路子模块使用，也可以作为机械结构教学中轮类旋转部件的参考案例，建模过程中所有参数都保留可编辑属性，可根据不同轮径规格调整参数快速生成对应尺寸的车轮模型，适配不同类型自行车的设计需求。
