履带式移动夹持作业机器人结构设计

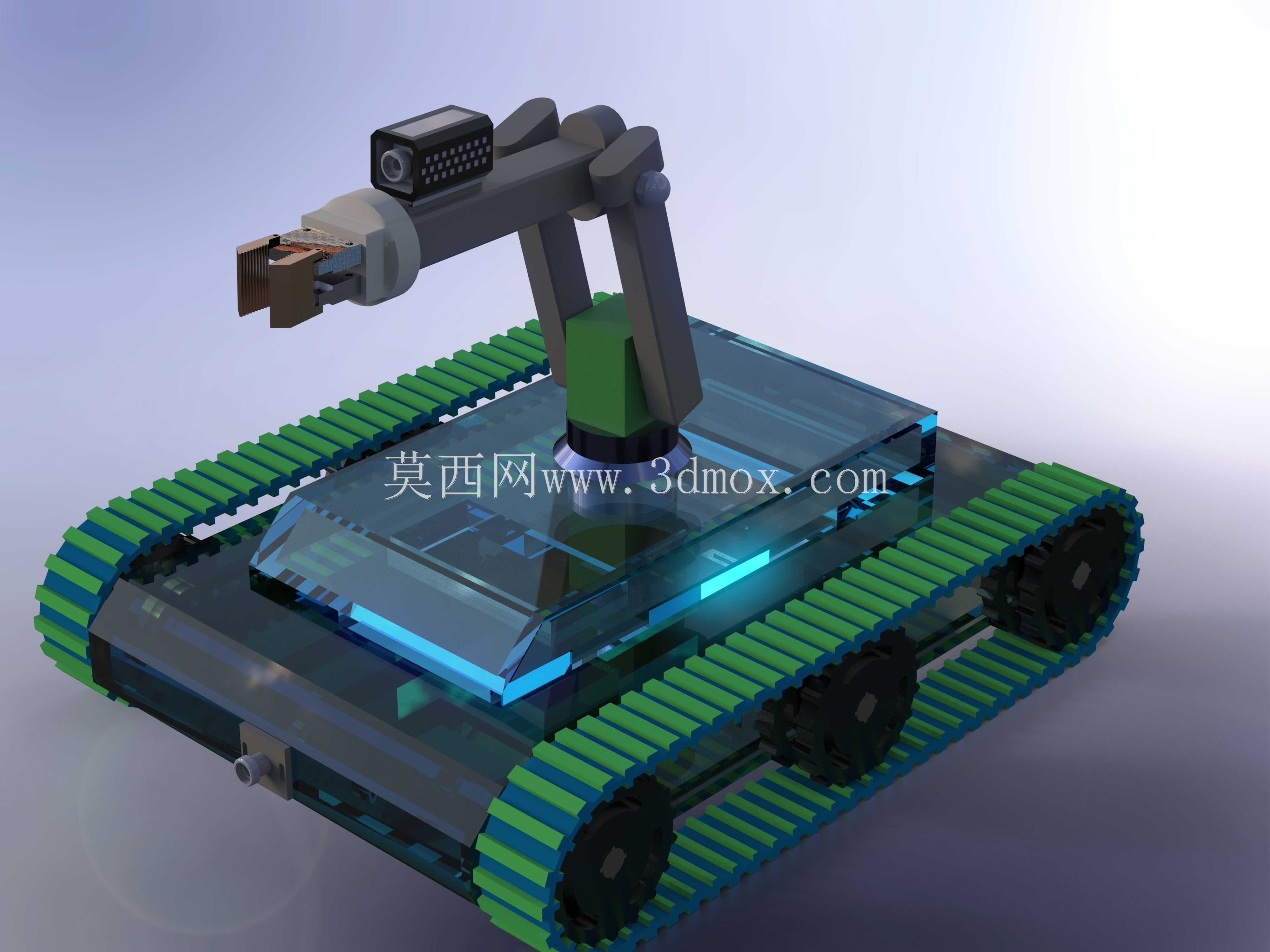

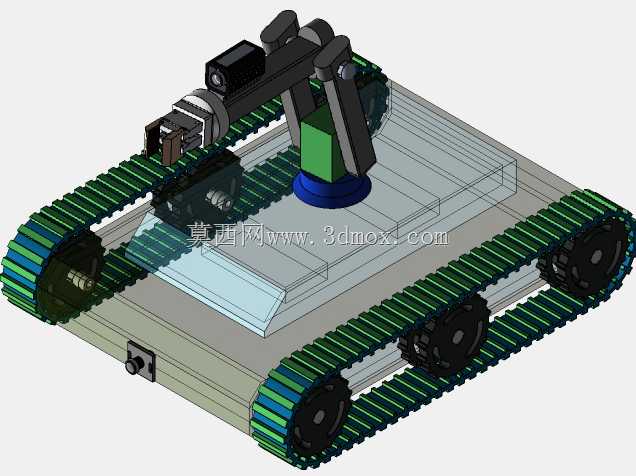

这款履带式移动夹持作业平台，核心适配非结构化地形下的近距离作业需求，常见于厂区管道巡检、狭小空间物料转运、危险区域样本拾取这类场景，相比轮式移动平台，履带结构的接地比压更低，能在碎石、轻度泥泞、车间积屑地面稳定通行，不会出现轮式结构易打滑、越障能力不足的问题。从结构布局来看，整机采用上下分层设计，下层为履带行走总成，左右两侧各配置一组驱动轮与从动轮，履带节采用内嵌加强筋的橡胶材质，既保证行走时的抓附力，也能降低金属履带运行带来的噪音与地面损伤，行走总成的上表面预留了安装基准面，上层承载平台通过螺栓与行走架连接，平台内部预留了控制模块、动力电源的安装腔，透明盖板既可以直观观察内部元件排布，也能起到防尘防护作用，避免作业时碎屑落入腔体内。上部搭载的多自由度机械臂固定在承载平台的几何中心位置，这个安装点的选择经过重心校核，保证机械臂全行程伸展时整机不会出现倾翻，机械臂的关节处采用铰接式连接，每个关节都预留了舵机或伺服电机的安装位，可根据实际负载需求更换驱动元件，末端夹持器采用平口夹爪结构，夹爪内侧预留了防滑齿槽，可夹持规则形状的工件、采样容器、小型工具等物件，夹持器上方还预留了视觉模块的安装位，可加装摄像头实现作业位置的实时观测。设计过程中优先考虑了安装边界的适配性，整机宽度控制在常规巡检通道可通行的尺寸范围内，机械臂折叠后的整体高度低于常规设备检修门的通行高度，不需要额外拆解就能通过多数厂区的狭小通道。行走部分的履带张紧机构设置在从动轮侧，可通过调节螺栓调整履带张紧度，避免长时间运行后履带松脱，承载平台的边缘预留了多个拓展安装孔，可根据作业需求加装传感器、警示灯、小型工具挂架等附属配件。夹爪的开合行程覆盖了常见小型工件的夹持尺寸范围，机械臂的作业半径覆盖了平台周边1米内的作业区域，不需要频繁移动整机就能完成周边范围的拾取、操作作业，在实际应用中，这类设备可替代人工进入存在安全隐患的区域完成简单重复的操作，降低作业人员的安全风险，同时履带底盘的爬坡能力可适配厂区内有坡度的通道、台阶边缘等特殊地形，相比固定工位的机械臂，移动属性大幅拓展了作业覆盖范围。
