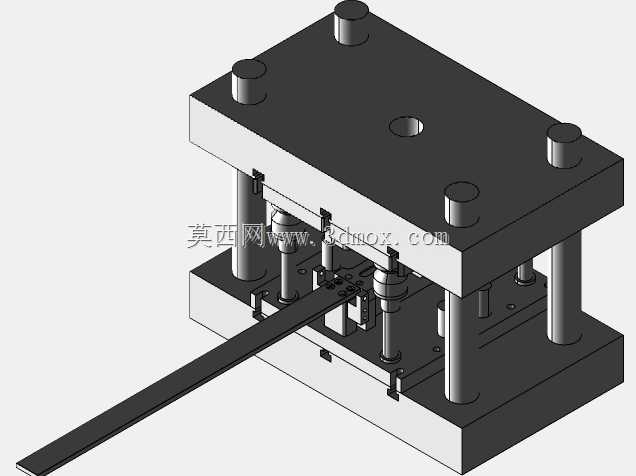

带料连续送进式板材切割冲压模具结构

这套切割冲压工装主要面向薄金属带料的连续冲切加工场景，常见于五金冲压产线中叶片类小型五金零件的批量生产环节，适配卷料开卷后连续步进送料的自动化冲压工位，可直接安装在对应吨位的开式或闭式压力机台面上使用。整套模架采用标准的三板式冷冲模结构，上下模座通过四角布置的可拆卸导柱导套实现合模导向，导柱配合间隙控制在IT5级精度区间，能够保证连续高速冲压过程中上下模的对位精度，避免冲切过程中出现啃模、毛刺超差的问题。上模座中心预留模柄安装孔，可直接与压力机滑块端的模柄孔配合锁紧，无需额外加装转接法兰，安装时仅需校准下模座的送料中心线与产线送料机构的出料高度对齐即可，下模座四周预留的T型槽安装位可适配不同台面规格的压力机装夹要求，安装边界可覆盖常规16吨到63吨小吨位冲压设备的台面尺寸。模具的送料通道沿下模座长度方向贯通布置，带料从模具一侧沿导料板送入工位，导料板侧面对称布置的弹顶定位销可在每次送进步距完成后卡入带料预冲的定位孔内，保证每一次冲切的位置度一致，避免送料步距误差累积导致的零件尺寸超差。冲切工位的凸模通过压板固定在上模固定板内，凹模镶块采用过盈配合嵌入下模固定板，刃口部位预留了3到5毫米的修磨余量，后续生产中刃口磨损后仅需拆卸镶块修磨刃口端面即可，无需更换整套模仁，大幅降低后期维护成本。上模与卸料板之间均匀布置的矩形螺旋弹簧可提供稳定的卸料力，合模前卸料板先将带料压紧在凹模表面，避免冲切过程中带料发生翘曲移位，开模时弹簧驱动卸料板及时将卡滞在凸模上的带料推离，保证带料能够顺畅送进到下一工位。整套结构的冲切工位可根据实际生产需求更换对应轮廓的凸凹模镶块，适配不同形状切口的冲切需求，除叶片类零件外，也可用于小型五金连接件、弹片类零件的连续冲切加工，模架的导向、卸料、定位结构均采用冷冲模通用标准件设计，备件采购替换便捷，适合中小批量五金零件的冲压生产使用，结构设计上充分考虑了连续冲压的工况稳定性，各受力部件均做了对应强度校核，导柱安装位、弹簧安装孔的位置都避开了应力集中区域，可承受长期连续冲压的交变载荷，不会出现模座变形、导向部件过早磨损的问题。
