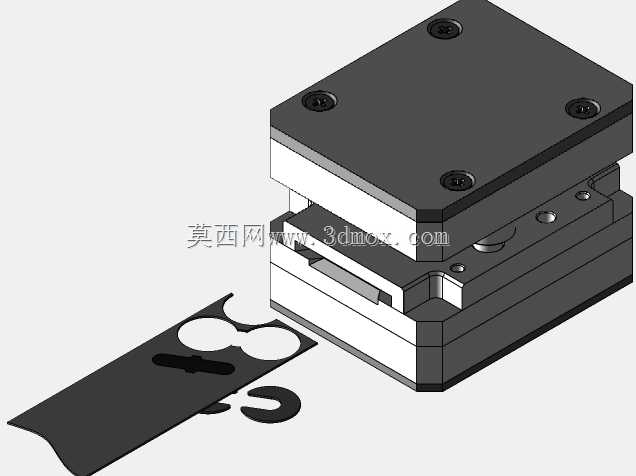

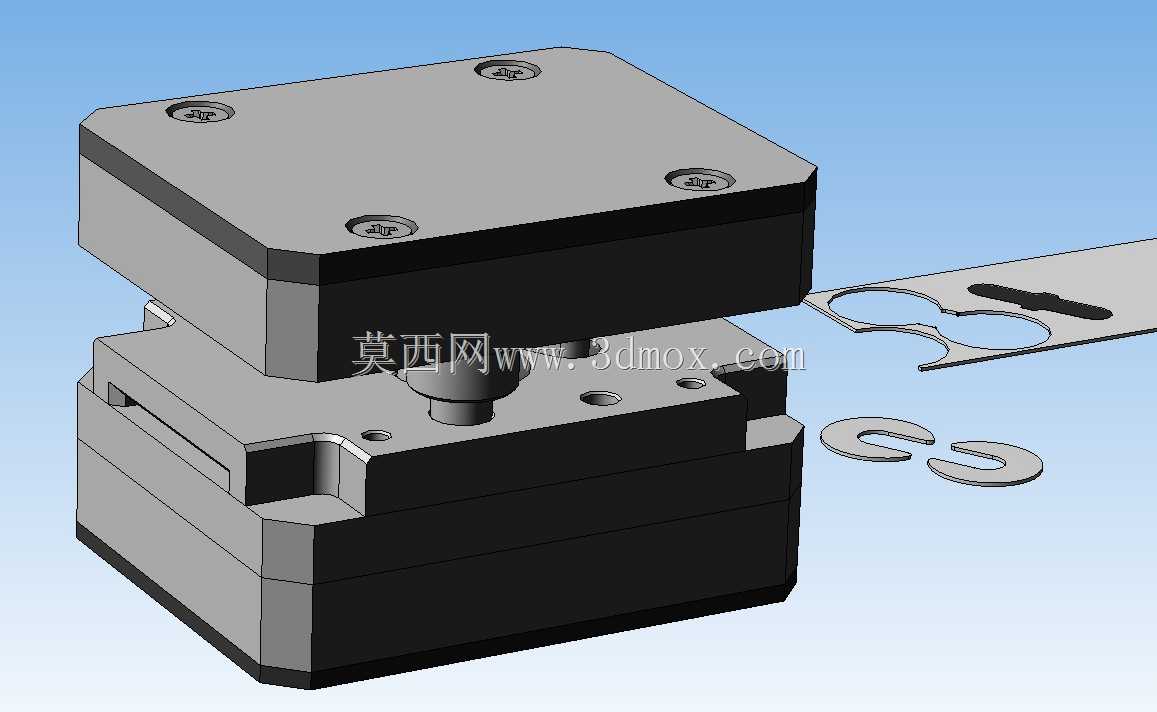

自动压力机用开槽垫圈冲压模具结构

这套冲模结构适配自动压力机的连续冲压工位，核心用于批量冲制带开口的薄型垫圈零件，这类零件广泛应用于紧固件防松、轴系间隙调整、电子元器件装配限位等场景，在通用五金、家电装配、汽车零部件配套领域的需求量极大，连续冲压的生产模式能稳定保证零件的尺寸一致性，将单工序的多次定位误差压缩到最小。整套模架采用上下对合的经典冷冲模结构，上模座通过模柄与压力机滑块连接，下模座固定在压力机工作台面，合模导向依靠内置的导柱导套副完成，全程保证凸凹模的冲裁间隙均匀，避免啃模、毛刺超差的问题。设计时优先考虑了快换维护需求，凸模与固定板采用小间隙配合加螺钉锁紧，凹模镶块做成独立可拆结构，当冲裁刃口磨损后，不需要拆解整套模架，仅需拆下对应镶块修磨或更换即可，能大幅减少产线停机维护的时间。冲裁工位的排布遵循料带递进的顺序，先完成垫圈内孔的冲制，再完成外形轮廓的冲裁与开口的成型，最后一步将成品从料带上分离落入收料盒，料带的送进依靠压力机配套的自动送料机构完成步距定位，模架上设置的导料板能约束料带的送进方向，避免偏斜导致的零件缺边、尺寸超差问题。安装边界方面，模架的整体外形适配中小型自动压力机的工作台安装槽尺寸，下模座的锁紧螺栓孔位按照通用T型槽间距设计，不需要额外加工转接板即可直接装夹，闭合高度匹配常规自动冲床的滑块行程范围，不需要调整压力机的闭合高度参数就能直接投产。刃口部分的间隙按照所冲压的薄钢板厚度选取，冲裁软质钢材时间隙取料厚的百分之五到百分之八，冲制不锈钢或硬质合金板材时可适当放大间隙，保证断面光亮带占比符合零件的装配要求。模架的上下模座采用45号钢调质处理，保证长期冲压过程中不会出现受力变形，凸凹模刃口采用合金工具钢淬火处理，硬度控制在HRC58到62之间，兼顾刃口的耐磨性与抗冲击性能，避免连续冲压过程中出现崩刃、卷刃的问题。排样设计时预留了合理的搭边宽度，既保证料带送进过程中有足够的刚度，不会被拉断，又能最大化提升材料利用率，减少边角料的浪费，适配大批量连续生产的成本控制需求。
